جعبه های قلع کارتن مهر و موم دستگاه بسته بندی تجهیزات سیلر

جعبه های قلع کارتن مهر و موم دستگاه بسته شدن جعبه تجهیزات مهر و موم

سرعت آب بندی: 800 ~ 900 / هر ساعت
ابعاد کارتن (W): 150mm~500mm
ارتفاع کارتن (H): 120mm~500mm
طول کارتن (L): 200mm~600mm
نوار قابل اجرا: 48~60~75W x 1000ML
طول غلتک: 570 ~ 770 میلی متر (قابل تنظیم)
ابعاد دستگاه: L1880 x W900 x H1510mm
وزن: ≈180 کیلوگرم
حداکثر: 50dBA
مصرف برق: حداکثر: 1.2 کیلووات
منبع تغذیه: 220V/50Hz/60Hz/1Ph یا 380V/50Hz/60Hz/3Ph
منبع هوا: 3kg/cm2 100nl/min

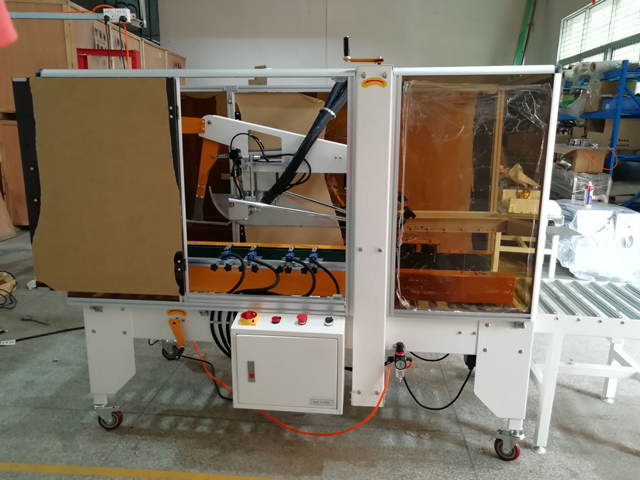

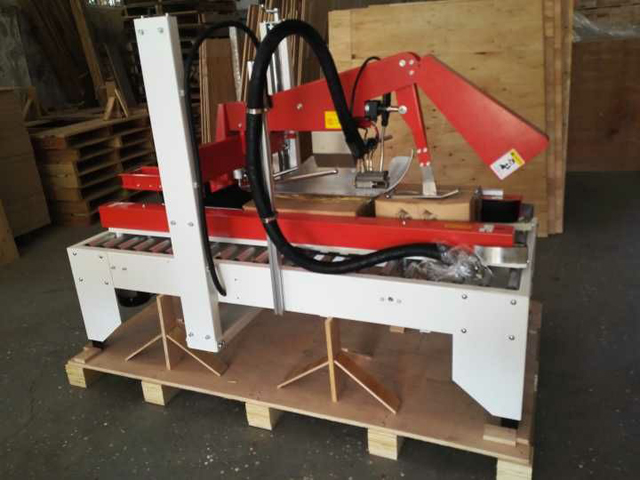

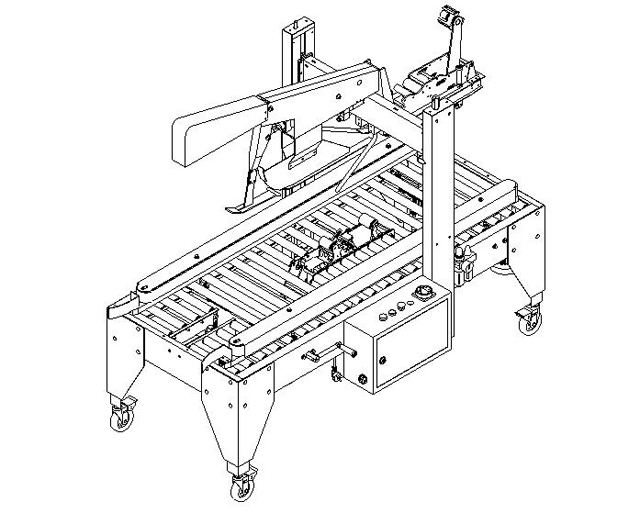

این دستگاه از دو بخش تشکیل شده است: دستگاه مهر و موم کارتن و دستگاه چسب ذوب داغ. این سیلر برای آب بندی کارتن مناسب است و نوار، دستگاه نوار چسب آب بندی اتوماتیک با پوشش تاشو اتوماتیک، ویژگی های تجهیزات بسته بندی ایده آل از عملکرد راحتی و صرفه جویی و کارایی است.

قطعات مورد استفاده برای دستگاه مهر و موم تاشو کارتن نیمه اتوماتیک
1. موتور: تایوان لویانگ
2. کلید برق: کره KACON
3. بلبرینگ: ژاپن NSK
4. کاتر: ژاپن SKD11
5. تسمه نقاله: واردات از ایتالیا
6. کاستر: VK-CS-50E
7. سوئیچ لمسی: ژاپن OMRON
8. رله میانی: Janpan IDEC
9. کنتاکتور AC: CHINT
10. Cylinda: تایوان SHARKO
11. شیر مغناطیسی: تایوان SHARKO

نحوه تنظیم مهر و موم کارتن برای اندازه های مختلف کارتن:

قبل از انجام کارهای تنظیم، لطفاً منبع تغذیه را قطع کنید.

مرحله 1: تنظیم ارتفاع میز

تجهیزات را در محل نگهداری مناسب زمین کنید، روی میز را به ارتفاع دلخواه تنظیم کنید.
(1) پیچ قابل تنظیم را باز کنید.
(2) ارتفاع پایه میز را تنظیم کنید.
(3) پیچ را قفل کنید.
(4) درپوش را فشار دهید تا موقعیت را ثابت کنید.

مرحله 2: تنظیم پنوماتیک

(1) دستگاه را به منبع پنوماتیک متصل کنید.
(2) پیچ را بکشید و در جهت عقربه های ساعت بچرخانید تا فشار را افزایش دهید یا در خلاف جهت عقربه های ساعت برای کاهش فشار بچرخانید.
(3) فشار پنوماتیک باید در حدود 5-6 کیلوگرم بر سانتی متر مربع تنظیم شود.
(4) پس از اتمام کارهای تنظیم، پیچ را محکم بچرخانید.

مشخصات

سرعت آب بندی: 800 ~ 900 / هر ساعت
ابعاد کارتن (W): 150mm~500mm
ارتفاع کارتن (H): 120mm~500mm
طول کارتن (L): 200mm~600mm
نوار قابل اجرا: 48~60~75W x 1000ML
طول غلتک: 570 ~ 770 میلی متر (قابل تنظیم)
ابعاد دستگاه: L1880 x W900 x H1510mm
وزن: ≈180 کیلوگرم
حداکثر: 50dBA
مصرف برق: حداکثر: 1.2 کیلووات
منبع تغذیه: 220V/50Hz/60Hz/1Ph یا 380V/50Hz/60Hz/3Ph
منبع هوا: 3kg/cm2 100nl/min

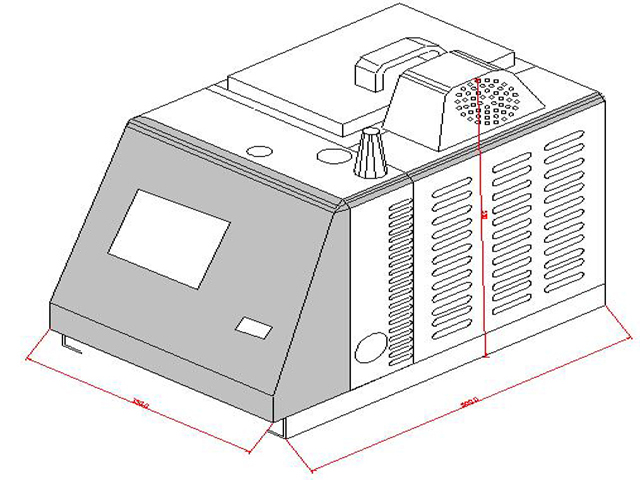

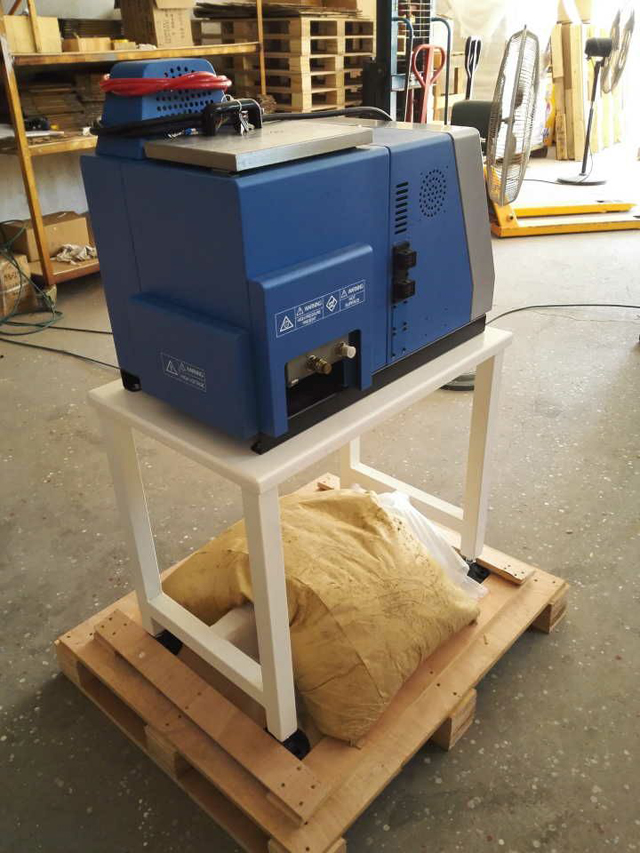

پارامترهای فنی دستگاه چسب ذوب داغ

حجم سیلندر چسب: 10 لیتر
ظرفیت نگهداری: 9.8 لیتر
محدوده فشار هوا: 48-415kpa (10-60psi)
استاندارد ولتاژ ورودی: AC200-240V 1PH 50/60HZ
اندازه دستگاه: 750 * 450 * 470 میلی متر
وزن دستگاه: 65 کیلوگرم
محدوده دمای محیط: 0-50 ℃
محدوده دما: 0-260 ℃
حداکثر فشار هیدرولیک کار: 8.7 مگاپاسکال
سطوح حفاظت: IP54

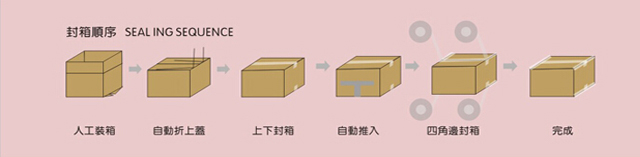

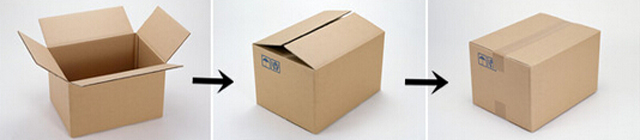

نمودار جریان برای فرآیند آب بندی کارتن از تجهیزات سیلر کارتن جعبه:

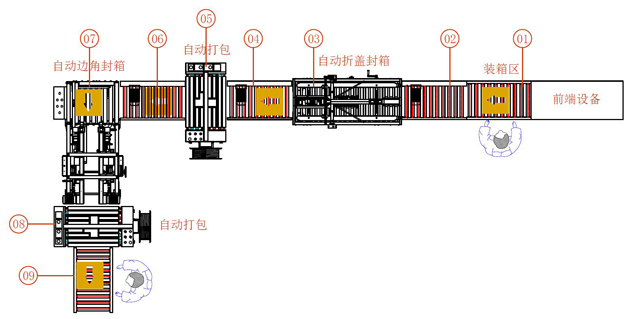

جریان کاری برای فرآیند بسته بندی انتهایی آب بندی کارتن کاملاً اتوماتیک:

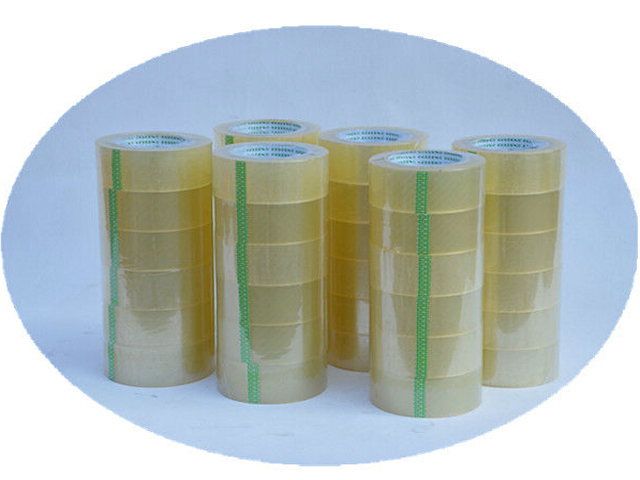

نوارهای چسب مجهز به دستگاه آب بندی کارتن برای آب بندی کارتن ها:

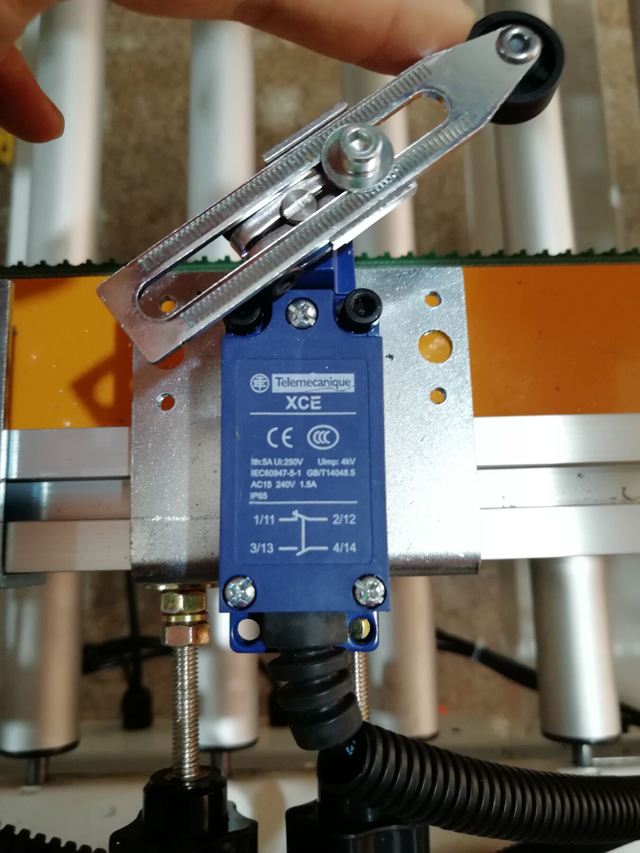

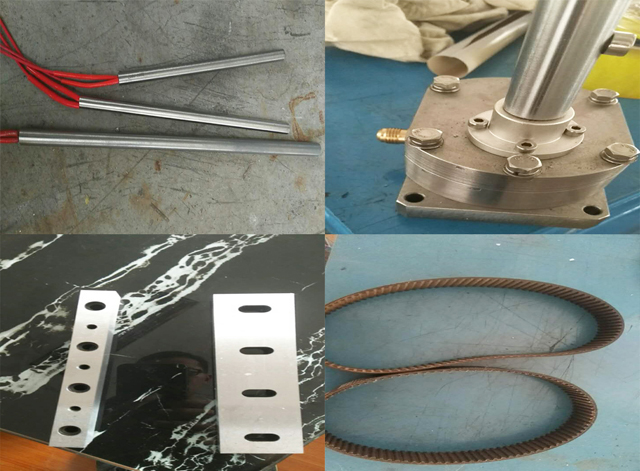

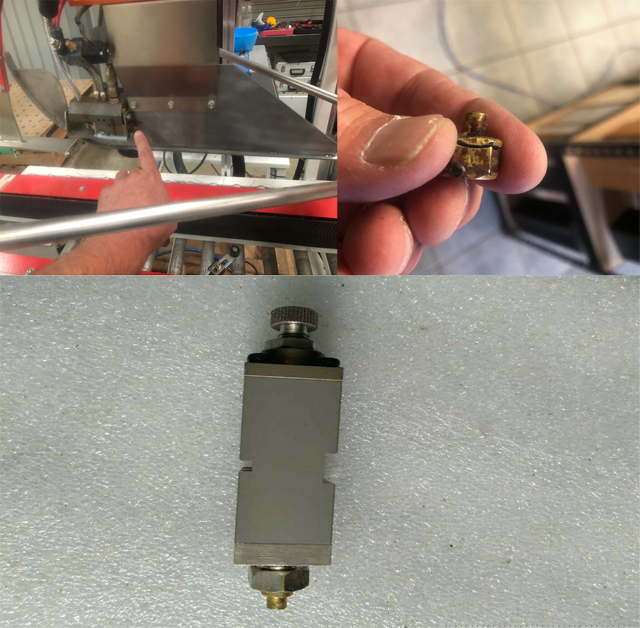

قطعات یدکی ماشین آب بندی:

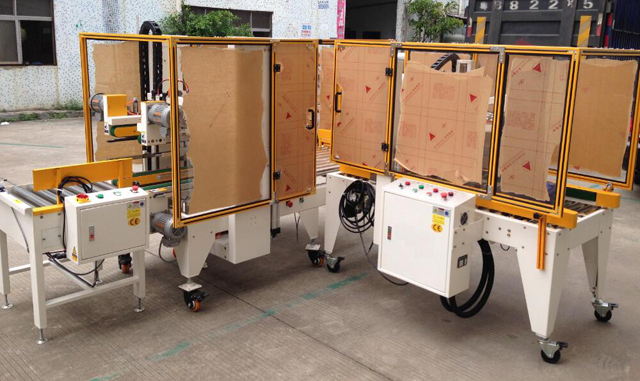

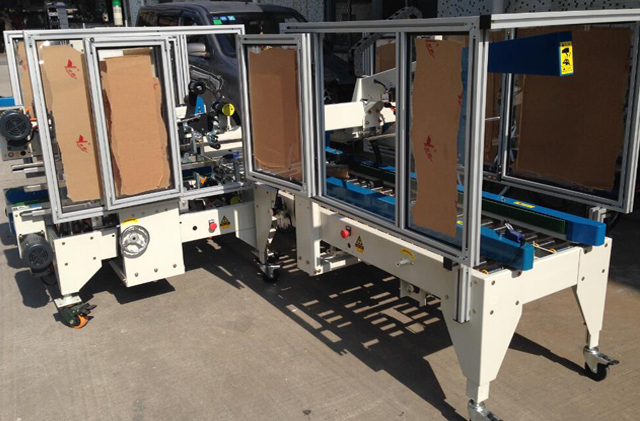

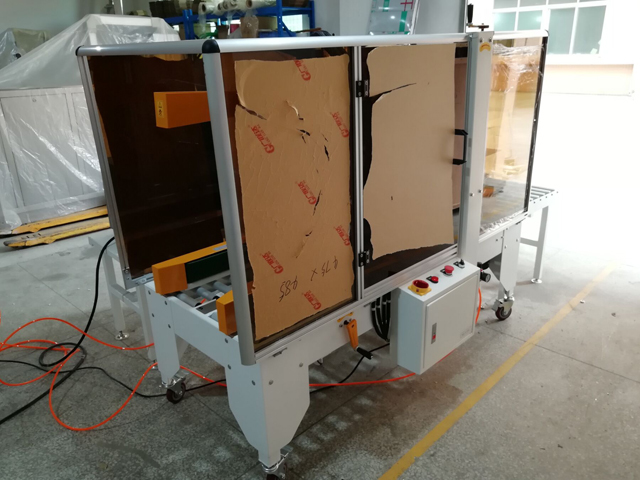

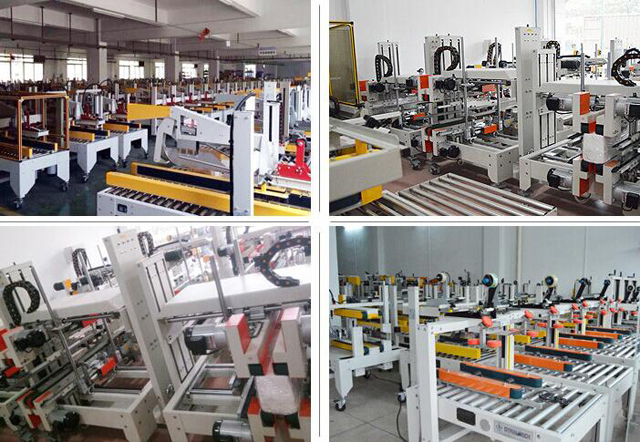

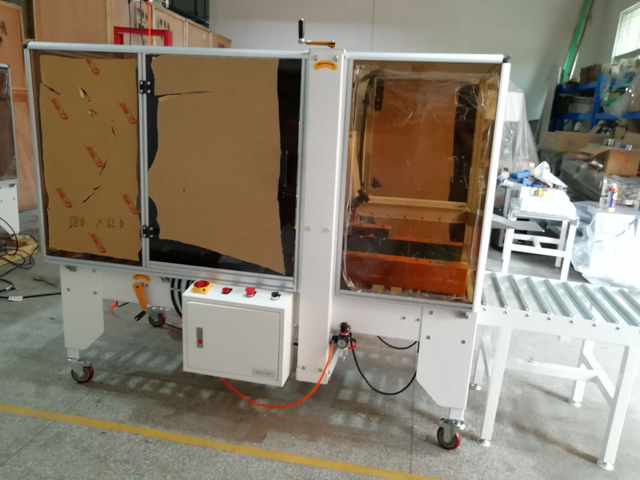

کارگاه کارخانه برای ماشین های آب بندی کارتن مدل های مختلف برای راه اندازی مونتاژ

اشکالات و راه حل های موجود در تجهیزات آب بندی نصب کارتن:

خرابی و حل سیلر
خیر	خرابی	دلیل احتمالی	راه حل
1	نوار چسب را نمی توان قطع کرد	پچ ریمر به اندازه کافی تیز نیست. تین ریمر توسط باند گیر کرده است.	پچ ریمر را تغییر دهید وصله ریمر را بشویید
2	پس از بریده شدن نوار چسب، دم وجود دارد.	پچ ریمر به اندازه کافی تیز نیست. ساقه روی نشیمنگاه ریمر وجود دارد. فنر کشش خیلی شل است.	بررسی کنید که آیا مهره روی نشیمنگاه ریمر خیلی شل است یا نه. در صورت لزوم مهره را روغن کاری کنید.
3	نوار چسب نمی تواند به طور کامل به کارتن بچسبد.	فنر اصلی خیلی شل است و روی محور غلتک چسب وجود دارد. نوار چسب رد صلاحیت است	کشش فنر اصلی را تنظیم کنید و غلتک را پاک کنید. نوار چسب را عوض کنید
4	کارتن در وسط راه قفل شده است.	مهره روی چرخ چسباندن خیلی سفت است، تنظیم ارتفاع خط حمل کارتن مناسب نیست و فنر اصلی خیلی سفت است.	چرخ چسباندن را شل کنید، مهره را تنظیم کنید، ارتفاع را دوباره تنظیم کنید و فنر اصلی را شل کنید.
5	نوار چسب در حین آب بندی بریده می شود.	پچ ریمر بیش از حد طولانی بیرون زده است.	جای پچ ریمر را پایین بیاورید.
6	نوار چسب اغلب از مسیر خارج می شود.	فشار غلتک هدایت کننده روی کارتن برابر نیست.	فضای غلتک راهنما را مجدداً تنظیم کنید.
7	نوار چسب روی خط مرکزی نیست.	چرخ ضد عقبگرد شکسته است.	ضد عقب نشینی را تغییر دهید.
8	در حین آب بندی ناهنجاری وجود دارد.	گرد و غبار روی صندلی اکسلتری وجود دارد.	نشیمن اکسلت را تمیز کرده و روغن کاری کنید.
9	قبل از آب بندی درز و بعد از آب بندی پرده وجود دارد.	سرعت تسمه های مختلف متفاوت است و کارتن در هنگام فشار دادن به داخل دستگاه در محل مناسبی قرار ندارد.	کشش هر خط حمل و نقل را به گونه ای تنظیم کنید که کارتن بتواند در محل صحیح قرار گیرد.
10	پس از آب بندی پرده وجود دارد	فشار نوار چسب خیلی زیاد است

گارانتی: برای تمام دستگاه، 1 سال ضمانت می کند. (مشکلات ناشی از تصادف، استفاده نادرست، استفاده نادرست، آسیب به انبار، سهل انگاری یا تغییر در تجهیزات یا اجزای آن از شمول گارانتی خارج می شود. همچنین قطعات یدکی آسان شکسته شامل گارانتی نمی شود)

نصب و راه اندازی: پس از رسیدن دستگاه به کارخانه شما، در صورت نیاز، تکنسین ما برای نصب و آزمایش دستگاه و همچنین آموزش کارکردن دستگاه به کارگر شما به محل شما می رود (زمان قطار به شما کارگر بستگی دارد). هزینه ها (بلیط هواپیما، غذا، هتل، هزینه سفر در کشور شما) باید به حساب شما باشد و باید روزانه 150 دلار برای تکنسین پرداخت کنید. همچنین می توانید برای انجام آموزش به کارخانه ما بروید.

بعد از سرویس: در صورت بروز مشکل در دستگاه، تکنسین ما در اسرع وقت به محل شما می‌رود تا دستگاه را تعمیر کند. هزینه باید در حساب شما باشد (مانند بالا).
