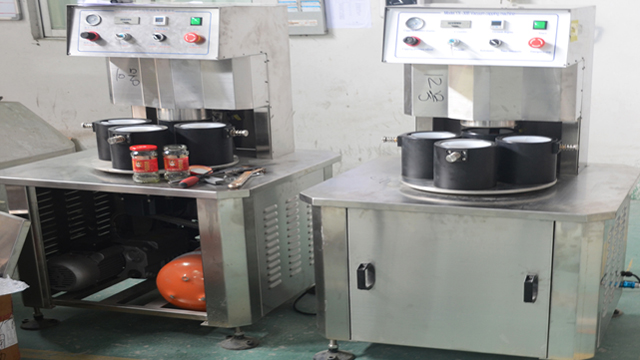

دستگاه درب شیشه ای نیمه اتوماتیک خلاء برای بسته شدن درپوش های فلزی

• مدل: دستگاه درب وکیوم VK-SVC
• منبع تغذیه: AC220V/50-60Hz
• سرعت درپوش: 1200-1500bh
• قدرت: ≤1.3KW (شامل پمپ خلاء)
• قطر درپوش: Φ30-Φ85mm، Φ85-Φ110mm
• ارتفاع بطری: 50-180 میلی متر، 120 تا 250 میلی متر
• قطر بطری: Φ30-Φ80 میلی متر، Φ80-Φ150 میلی متر
• درجه خلاء محدود: -0.08 مگاپاسکال
• پیچش درپوش: 5-25 N.M
• مصرف هوا: 0.5m3/0.7Mpa

این دستگاه دربندی سری توسط خود ما با سالها تجربه تولید تحقیق و تولید شده است. ساخت اصلی داخلی است، از پمپ خلاء برای خلاء استفاده می کند، درجه خلاء بالا موجود، گشتاور دربندی و سطح خلاء را می توان در صورت تقاضا تنظیم کرد که با انواع اشکال و اندازه های مختلف بطری برای دربندی، سازگاری قوی و تنظیم آسان تنظیم شود.

اجزای اصلی پنوماتیک و الکتریکی از مارک های معروف جهان، عملکرد پایدار و قابل اعتماد هستند.

به طور گسترده در بطری های شیشه ای با درپوش قلع وکیوم برای مواد غذایی، غذاهای کنسرو شده، نوشیدنی ها، چاشنی ها، محصولات مراقبت های بهداشتی و سایر صنایع استفاده می شود.

پارامتر فنی

• مدل: دستگاه درب وکیوم VK-SVC
• منبع تغذیه: AC220V/50-60Hz
• سرعت درپوش: 1200-1500bh
• قدرت: ≤1.3KW (شامل پمپ خلاء)
• قطر درپوش: Φ30-Φ85mm، Φ85-Φ110mm
• ارتفاع بطری: 50-180 میلی متر، 120 تا 250 میلی متر
• قطر بطری: Φ30-Φ80 میلی متر، Φ80-Φ150 میلی متر
• درجه خلاء محدود: -0.08 مگاپاسکال
• پیچش درپوش: 5-25 N.M
• مصرف هوا: 0.5m3/0.7Mpa

دستورالعمل عملیات برای ماشین درپوش خلاء نیمه اتوماتیک

ساختار و اصول کاری

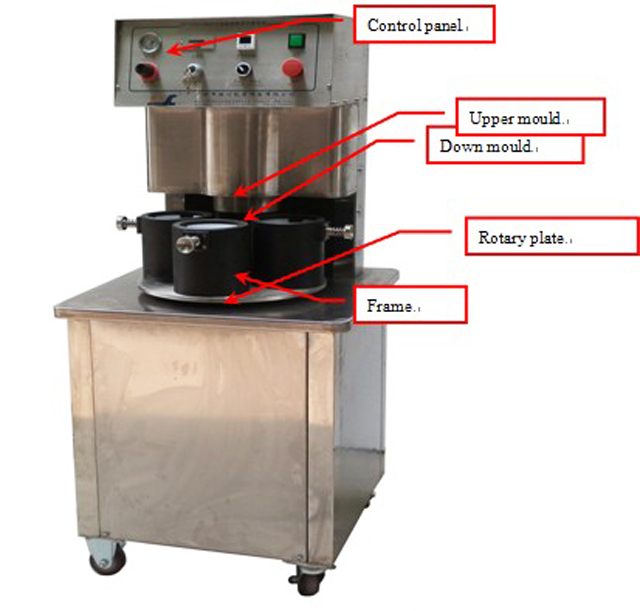

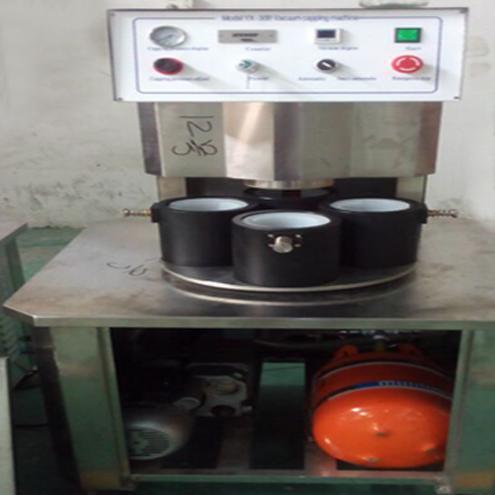

تصویر 1: دستگاه درب وکیوم

اصول و توابع کار

این دستگاه از قاب ماشین، قالب فوقانی قالب، سیستم موقعیت چرخشی، ساختار درپوش، سیستم خلاء، سیستم کنترل الکتریکی و فشار تشکیل شده است.

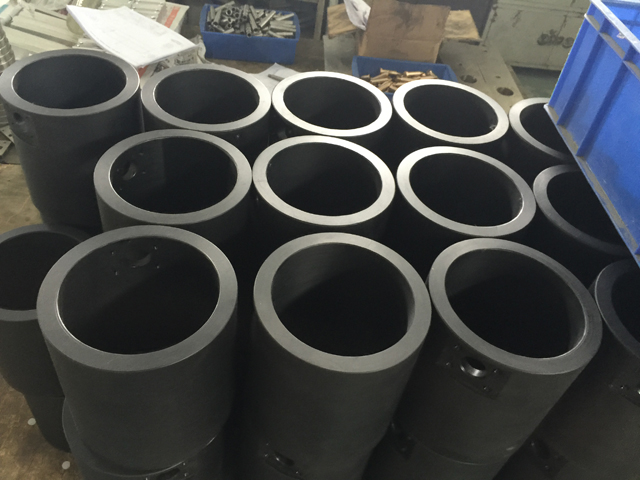

کار به این صورت: لیوان را با کلاهک در قالب پایین قرار دهید، سپس قالب را با دست تا مرکز سر درپوش قرار دهید. سپس دستگاه به طور خودکار با خلاء درب می شود.

این دستگاه به شرح زیر عمل می کند:

هنگامی که قالب را در مرکز سر دربندی قرار می دهید، دستگاه به طور خودکار با خلاء دربندی می شود.

پایین ترین عملکرد مجموعه خلاء: اگر دستگاه نتواند به درجه خلاء همانطور که قبلا تنظیم شده است برسد، دستگاه برای روش بعدی کار نخواهد کرد.

عملکرد گشتاور دربندی: سر دربندی توسط سیلندر هوا حرکت می کند و می توان آن را با فشار تنظیم کرد.

ساختار و اجزای اصلی:

پمپ وکیوم و مخزن وکیوم:

پمپ وکیوم و مخزن خلاء برای دستیابی به عملکرد خلاء استفاده می شود، پمپ خلاء باید با روغن خلاء باشد، نیمی از روغن خلاء داخل آن خوب است. در صورتی که روغن خلاء دیگری در داخل آن وجود نداشته باشد، مجاز به استفاده از دستگاه نیست

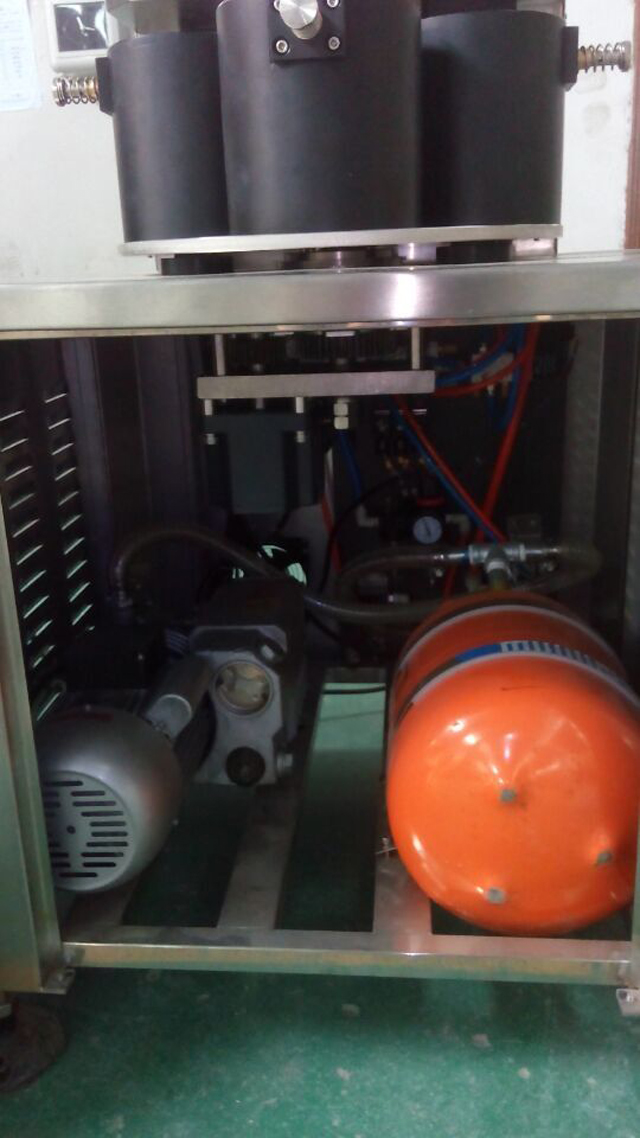

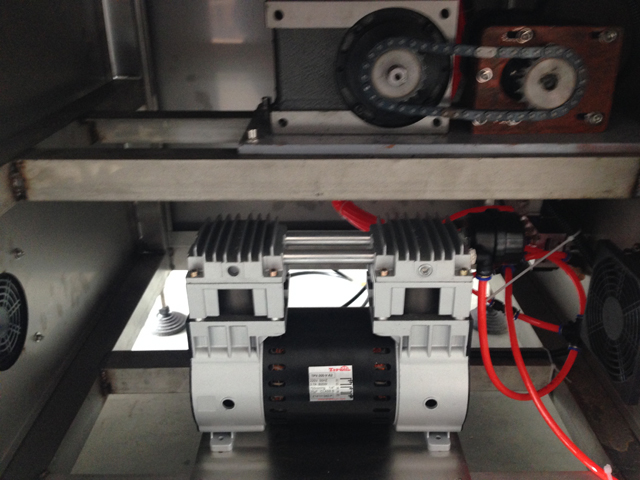

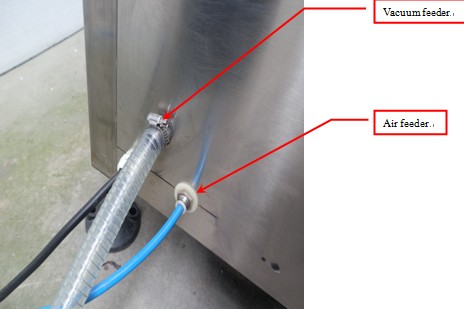

تصویر 2 مخزن وکیوم و پمپ خلاء

لطفاً پمپ خلاء و مخزن وکیوم را مانند تصویر بالا وصل کنید و برق را تامین کنید

ساختار صفحه دوار

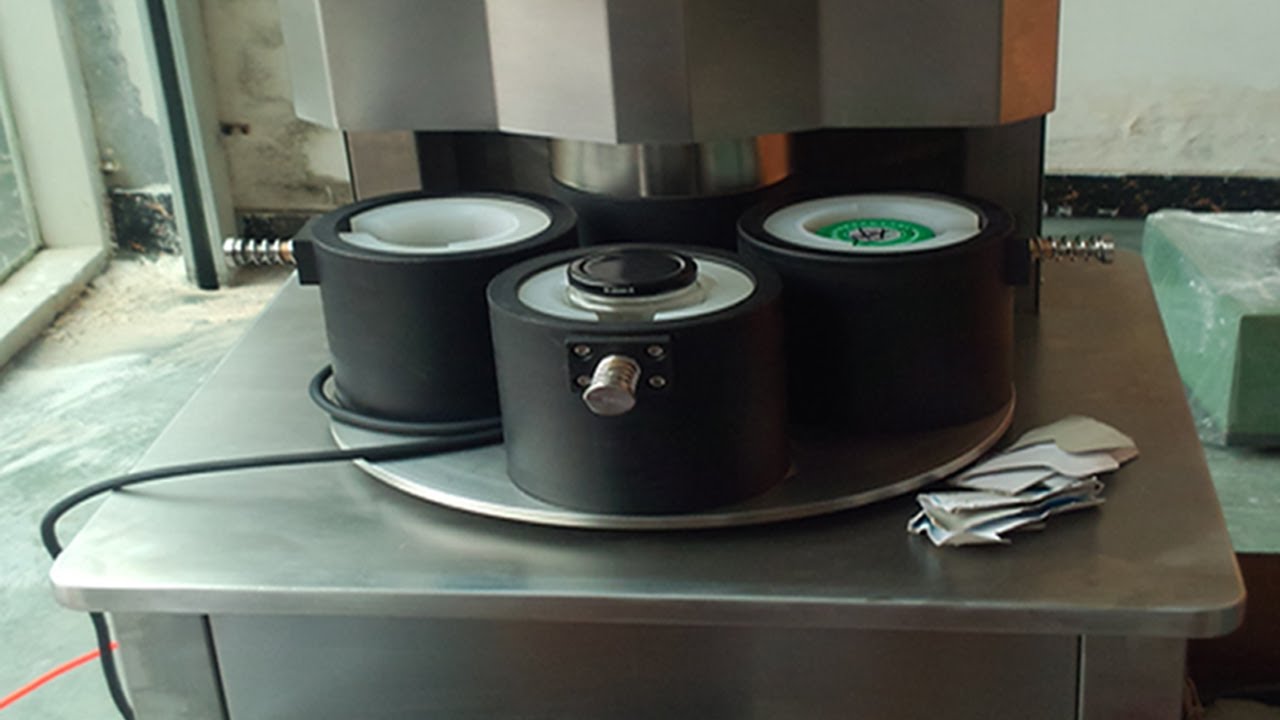

تصویر 3

این صفحه دوار با 4 پله جابجا می شود

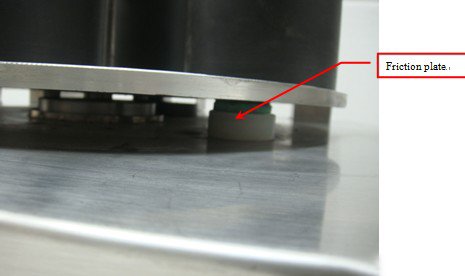

برای اطمینان از حرکت ثابت صفحه دوار، این صفحه دوار 3 صفحه اصطکاک را برای تامین مقاومت برای اطمینان از حرکت ثابت استفاده می کند. هنگام کار باید دستگاه را تمیز نگه دارید و صفحات اصطکاک به تدریج فرسوده می شوند، مرتباً بررسی می شوند و مرتباً تعویض می شوند.

تصویر 4

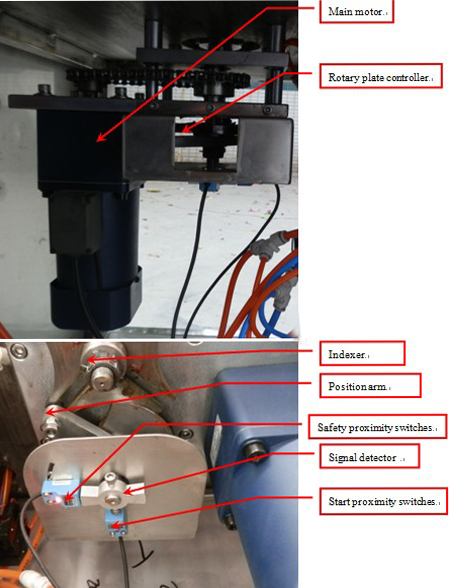

صفحه دوار توسط موتور اصلی حرکت می کند، هنگامی که آشکارساز سیگنال به سوی کلیدهای مجاورت شروع حرکت می کند و سیگنال دریافت می کند (دتکتور سیگنال و سوئیچ های مجاورتی حدود 2-3 میلی متر است)، قالب بالایی به سمت دربندی حرکت می کند، زمانی که درپوش است، موتور همچنان کار می کند. ، هنگامی که آشکارساز سیگنال به سوئیچ های مجاورت ایمنی حرکت می کند و سیگنال دریافت می کند، موتور کار نمی کند.

تصویر 5

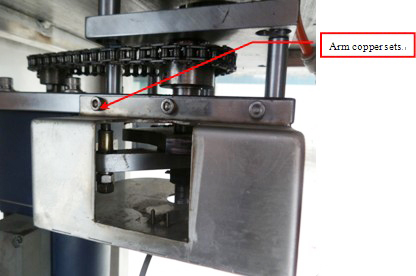

ست های مسی بازو در حین کار فرسوده می شوند، باید به طور مرتب مقداری گریس روی آن ریخته و در صورت آسیب دیدگی تعویض شوند. هنگام تغییر می توانید تصویر 5 را ببینید

ساختار درپوش

سر درپوش

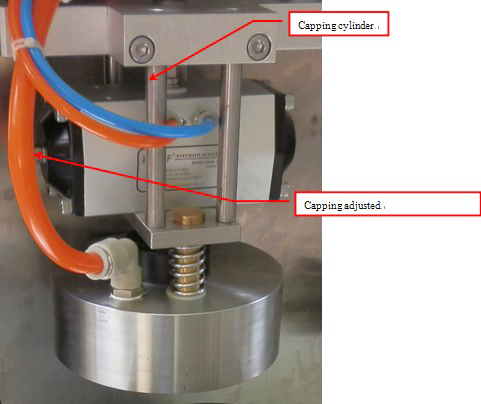

سر دربندی توسط سیلندر به سمت بالا و پایین حرکت می کند، زمانی که سر دربندی به سمت دربندی پایین می آید و به درجه خلاء همانطور که قبلاً تنظیم شده است برسد، سر دربندی به روش بعدی حرکت می کند. گشتاور دربندی را می توان با دکمه فشار دربندی روی کنترل پنل تنظیم کرد (همانطور که در کنترل پنل مشاهده می کنید)

لاستیک قرمز در داخل سر درپوش، بخش سایش آسان است، نیاز به بررسی و تغییر اغلب دارد. هنگام دربندی، سر درپوش باید به کلاهک ها محکم شود، می توانید چیزی را در داخل قالب قرار دهید تا به ارتفاعات مختلف برسید. اما ارتفاع نمی تواند خیلی زیاد باشد، یا اگر ارتفاع آن خیلی زیاد باشد، نمی توانید به عملکرد خلاء دست پیدا کنید، اما اگر ارتفاع کافی نباشد، نمی توان آن را درپوش گذاشت. معمولاً فاصله برای کلاهک ها و بالای قالب 16 تا 19 میلی متر است

دستگاه کلیک بطری

تصویر 7

دستگاه کلیک بطری برای تعمیر بطری در حین دربندی است، هنگامی که صفحه دوار قرار می گیرد، سیلندر کلیک بطری حرکت می کند تا بطری را ثابت کند تا از دربندی خوب اطمینان حاصل شود.

نصب و راه اندازی

1. ماشین باید در مکانی تمیز و امن باشد

2. مطمئن شوید که توقف اضطراری در دسترس است (تصویر 5)

3. منبع تغذیه برای بررسی

4. دستگاه را با خط لوله گاز به جداکننده روغن و آب وصل کنید، فشار هوا را روی 0.6Mpa تنظیم کنید.

5. مخزن وکیوم را به دستگاه وصل کنید. از عدم نشتی گاز اطمینان حاصل کنید.

تصویر 8

عملکرد پنل کنترل

تصاویر

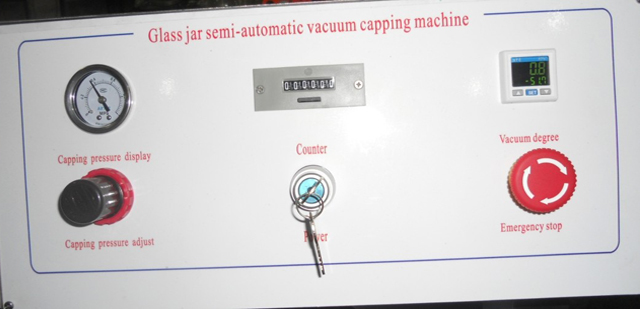

پانل کنترل از جدول فشار دربندی، تنظیم فشار دربندی، شمارنده، کلید برق، تنظیم خلاء و توقف اضطراری تشکیل شده است.

1. تنظیم فشار دربندی را می توان برای تنظیم گشتاور دربندی استفاده کرد، هنگامی که در جهت عقربه های ساعت است، فشار افزایش می یابد، گشتاور دربندی قوی تر است، هنگامی که در خلاف جهت عقربه های ساعت است، فشار کاهش می یابد، گشتاور دربندی کوچکتر است.
2. توقف اضطراری، هنگامی که اتفاق اضطراری رخ می دهد، سوئیچ توقف اضطراری را فشار دهید، سپس دستگاه در وضعیت ایمن خواهد بود
3. شمارنده برای شمارش است که چند لیوان تولید کرده اید، اگر دکمه ریست را بگذارید، شمارنده صفر می شود.
4. در صورت نیاز به تنظیم درجه خلاء، "M" را در جدول تنظیم خلاء فشار دهید، و "St1" را نشان می دهد، "︽" "︾" را برای تنظیم فشار دهید.

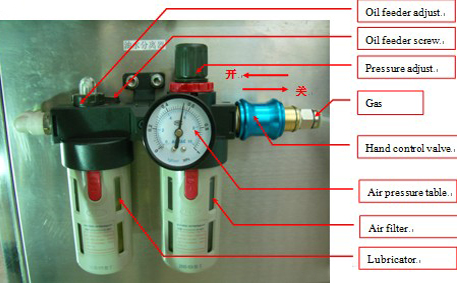

جداکننده روغن و آب و فشار و تنظیم (تصویر 10)

تصویر 10

جداکننده روغن و آب از شیر کنترل دستی، تنظیم فشار، جدول فشار هوا، تنظیم روغن، فیلتر هوا و روان کننده تشکیل شده است.

شیر کنترل دستی برای روشن و خاموش کردن کل منبع هوای دستگاه است.

تنظیم فشار برای تامین فشار به دستگاه است، هنگامی که در جهت عقربه های ساعت است، فشار افزایش می یابد، زمانی که در خلاف جهت عقربه های ساعت است، فشار کاهش می یابد.

جدول فشار هوا برای نمایش فشار کار دستگاه است.

تنظیم روغن برای تامین روغن به دستگاه است، هنگامی که در جهت عقربه های ساعت است، روغن کاهش می یابد، زمانی که در خلاف جهت عقربه های ساعت است، روغن افزایش می یابد.

فیلتر هوا برای حذف آب هوای فشرده است، هنگامی که فشار جداکننده روغن و آب صفر است، فیلتر هوا به طور خودکار آب را حذف می کند.

روانکار برای تامین روغن دستگاه است، ابتدا باید جریان هوا را قطع کنید و مقداری روغن را در روانکار قرار دهید، حدود 2-3 ماه در هر بار.

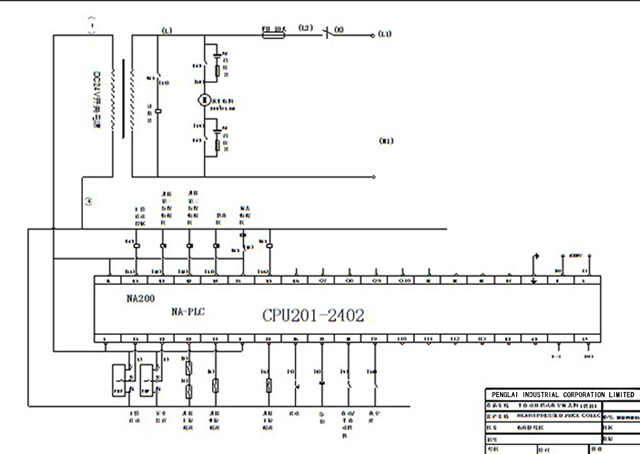

نقشه کشی الکتریکی برای دستگاه درپوش خلاء
