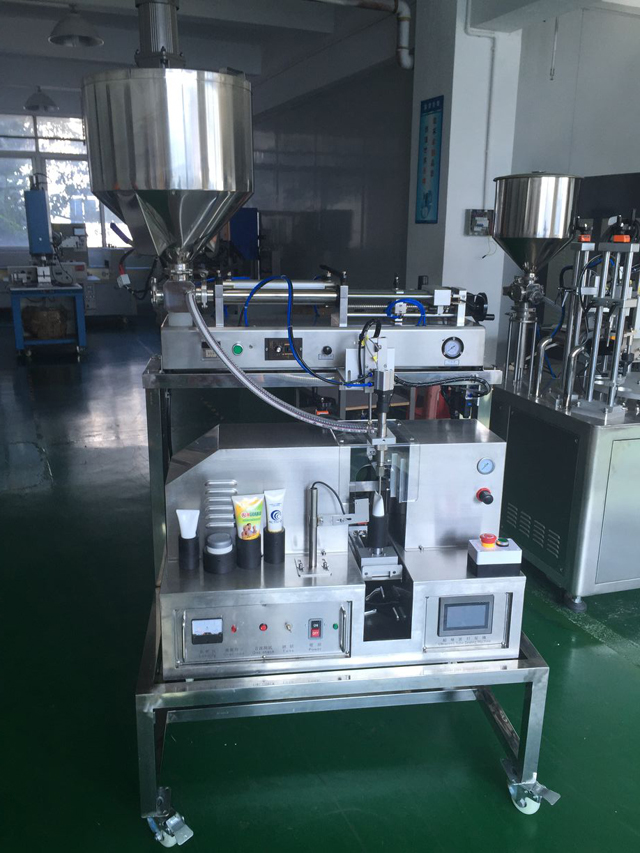

دستگاه پرکننده لوله نیمه اتوماتیک با تجهیزات آب بندی التراسونیک

• مدل: VK-TFS-002U
• منبع تغذیه: 220 ولت / 50 هرتز / تک فاز
• قدرت: 1500 وات
• فرکانس: 20 کیلوهرتز
• طول لوله: 40-280 میلی متر
• قطر لوله: 10-80 میلی متر
• حجم پر کردن: A: 5-30 میلی لیتر B: 6-60 میلی لیتر C: 10-120 میلی لیتر D: 25-250 میلی لیتر E: 50-500 میلی لیتر (اختیاری)
• اندازه: 735*670*1300mm
• وزن: 130 کیلوگرم

مشاهده ویدیو

عملکرد و کاربرد

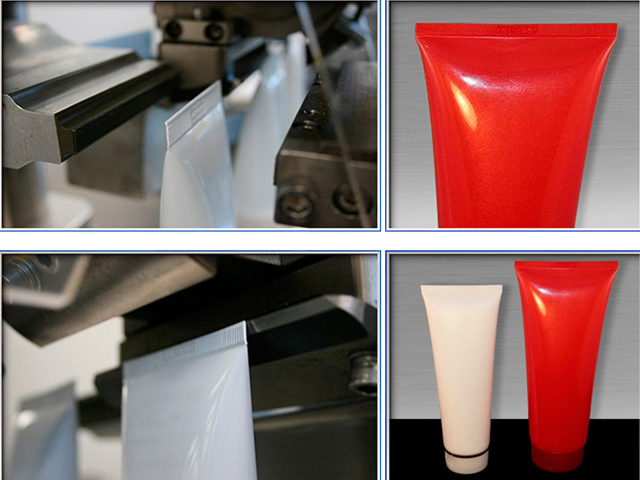

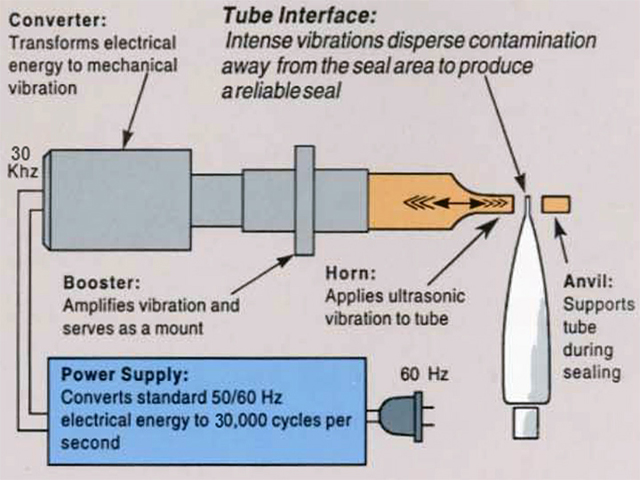

از اولتراسونیک برای جوش دادن دم لوله نرم پلاستیکی استفاده کنید. هنگام جوشکاری به هیچ چسب یا پرکننده یا حلال نیاز ندارید، گرمای زیادی مصرف نمی کنید و کارکرد آسان، سرعت جوش بالا، راندمان بالا.

این دستگاه به طور گسترده در خمیر دندان، لوازم آرایشی، محصولات پزشکی، مواد غذایی و لوله های صنعتی و غیره استفاده می شود.

پارامترهای اصلی

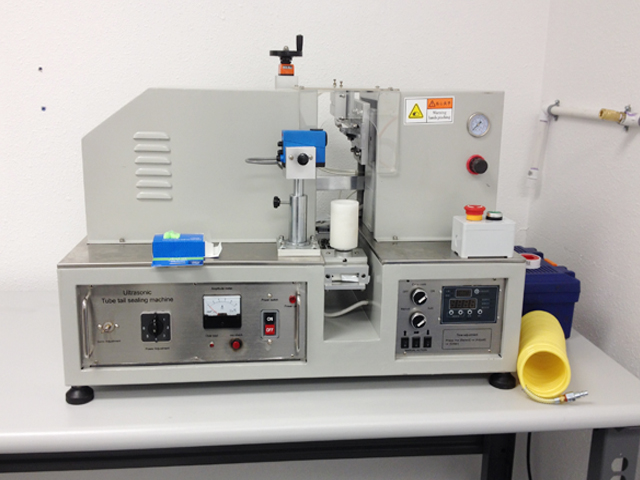

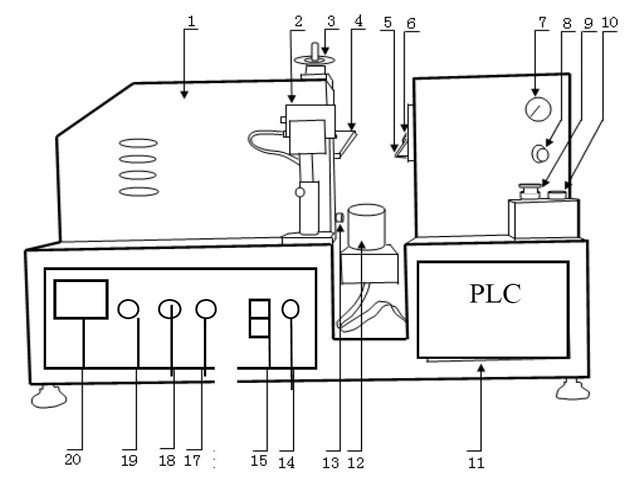

چیدمان ماشین آب بندی

1. بدنه اصلی
2. سنسور
3. تنظیم ارتفاع لوله
4. قالب جلو
5. قالب پشت
6. کاتر
7. فشارسنج گاز
8. تنظیم فشار گاز
9. دکمه اضطراری
10. دکمه شروع
11. PLC
12. دارنده
13. تنظیم شکاف قالب
14. لامپ برق
15. کلید برق
16. تنظیم کنید
17. بررسی OSC
18. لامپ بیش از حد بار
19. بارگیری متر

(نکته: لطفاً پیچ قالب جلویی را اگر دارای قفل قوی است بررسی کنید، زیرا وقتی حمل و نقل و پیچ شل شده است می ترسید)

قسمت آب بندی

• شروع موتور: این برای کنترل عملکرد نگهدارنده لوله است
• شروع سیلندر تغذیه: این برای کنترل تغذیه نگهدارنده لوله است
• شروع سیلندر اولتراسونیک: این برای کنترل کار قالب بالا و پایین است.
• استارت سیلندر برش: این برای کنترل کاتر است
• پر کردن سیلندر: این برای کنترل ستاره سیلندر سر پرکننده یا توقف دستی است
• شروع پر کردن: این برای کنترل ستاره پر یا توقف در حالت دستی است
• شروع اولتراسونیک: این برای کنترل فرکانس است، این همان "18" است. بررسی OSC”
• جهت گیری لوله روشن: این برای کنترل Sense off/on است
• تنظیم زمان: این برای تنظیم زمان تاخیر/زمان جوشکاری/زمان نگهداری است
• زمان تاخیر: 0.80
• زمان جوش: لوله Dia 20، زمان حدود: 0.20، لوله dia 30، زمان حدود 0.40، لوله dia 40، زمان حدود 0.50، لوله dia 50، زمان حدود 0.7 خواهد بود.
• زمان برگزاری: 0.35

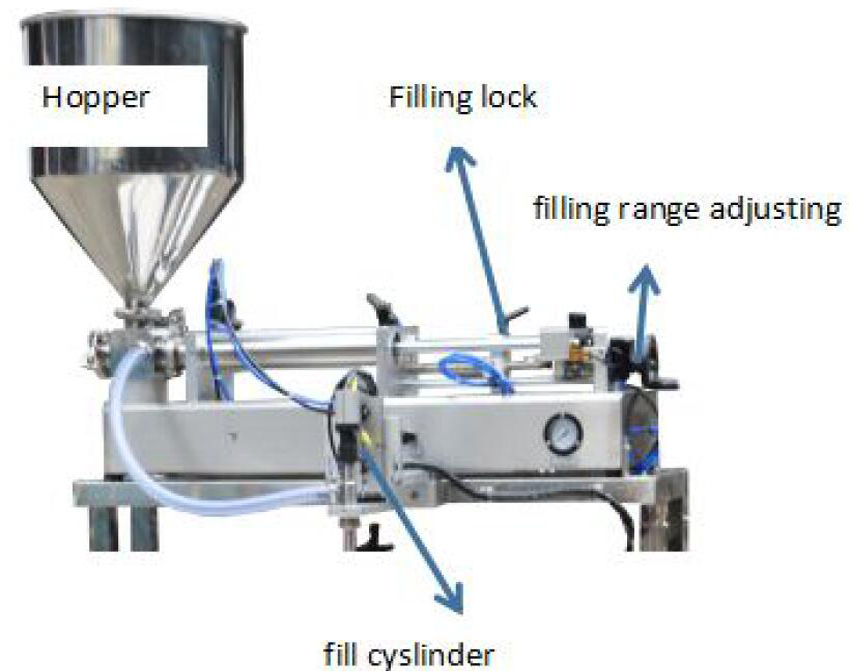

قسمت پر کردن

فرآیند عملیات

1. برق و هوای فشرده را به درستی وصل کنید (0.5 مگا پاسکال را پیشنهاد کنید).
2. کلید Power را فشار دهید
3. دکمه «OSC check» را فشار دهید و «دکمه تنظیم» را همزمان تنظیم کنید، لطفاً با استفاده از پیچ روی دکمه تنظیم، می‌توانید به چپ یا راست بچرخید، در حالی که حداقل «نور سیگنال» را پیدا کنید (تقریباً کمتر از 1 آمپر خواهد بود. ) ثابت "تنظیم فرکانس". ("OSC check" را به طور مداوم فشار ندهید، آن را به طور متناوب فشار دهید)
4. لوله را روی نگهدارنده قرار دهید.
5. "شروع سیلندر اولتراسونیک" را فشار دهید، قالب جلو و قالب پشت بسته خواهند شد. "تنظیم شکاف قالب" را تنظیم کنید، اجازه دهید دو قالب فقط لمس شوند و هیچ شکافی وجود نداشته باشد. "Cutter controller" را فشار دهید و تأیید کنید که برش به خوبی کار می کند. (هنگام تنظیم باید لوله پلاستیکی را روی نگهدارنده لوله قرار دهید)
6. قالب جلو و قالب پشت و کاتر را در موقعیت اصلی قرار دهید.
7. لوله را روی "هولدر" قرار دهید و "شروع سیلندر تغذیه" را فشار دهید، لوله بین دو قالب اجرا می شود. در صورت لزوم ارتفاع نگهدارنده را تنظیم کنید. (پیشنهاد لوله بالاتر از قالب پشتی 2 تا 3 میلی متر است)
8. لوله را به حالت اولیه برگردانید.
9. روی وضعیت خودکار تنظیم کنید، اگر لوله دارای کد رنگی است سنسور را روشن کنید در غیر این صورت آن را خاموش کنید.
10. "Auto" را فشار دهید دستگاه به طور خودکار کار می کند.

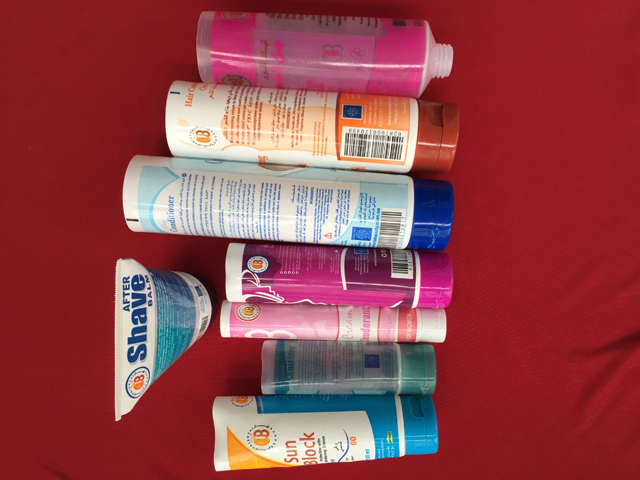

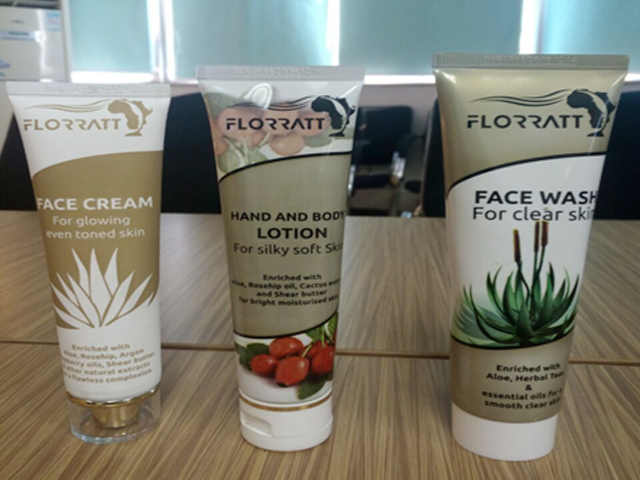

نمونه ها

شکست و درمان
