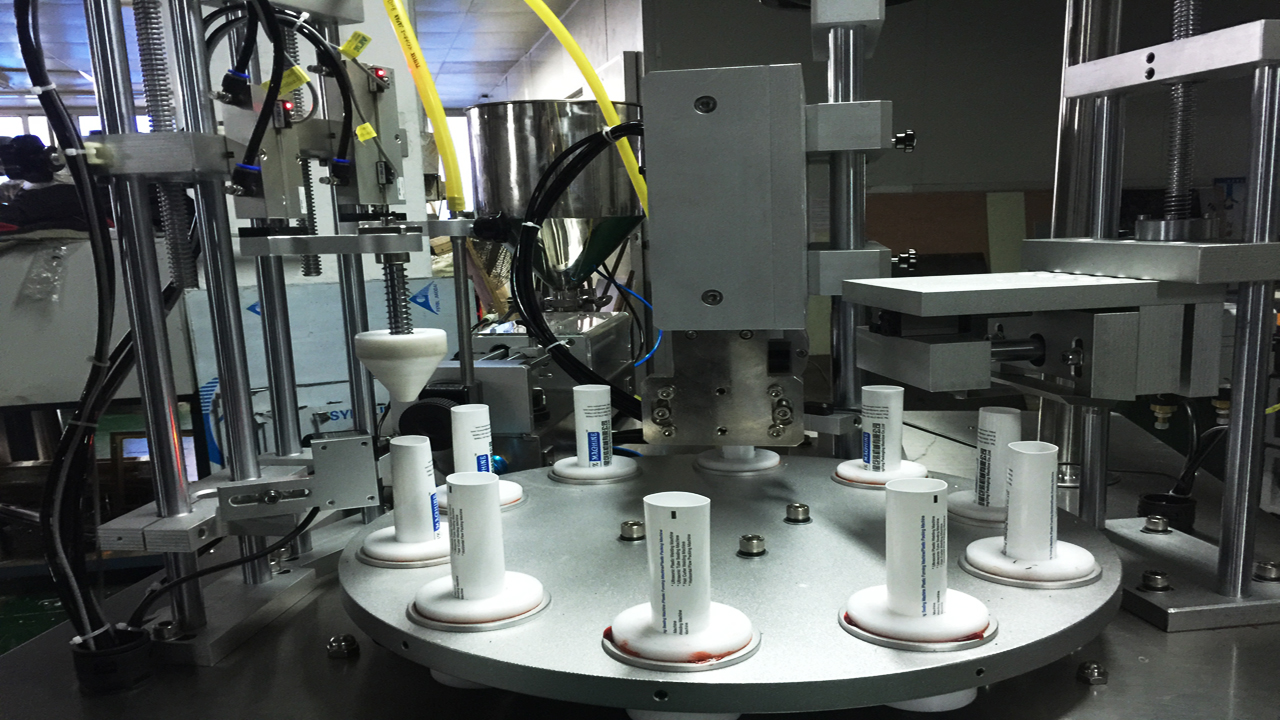

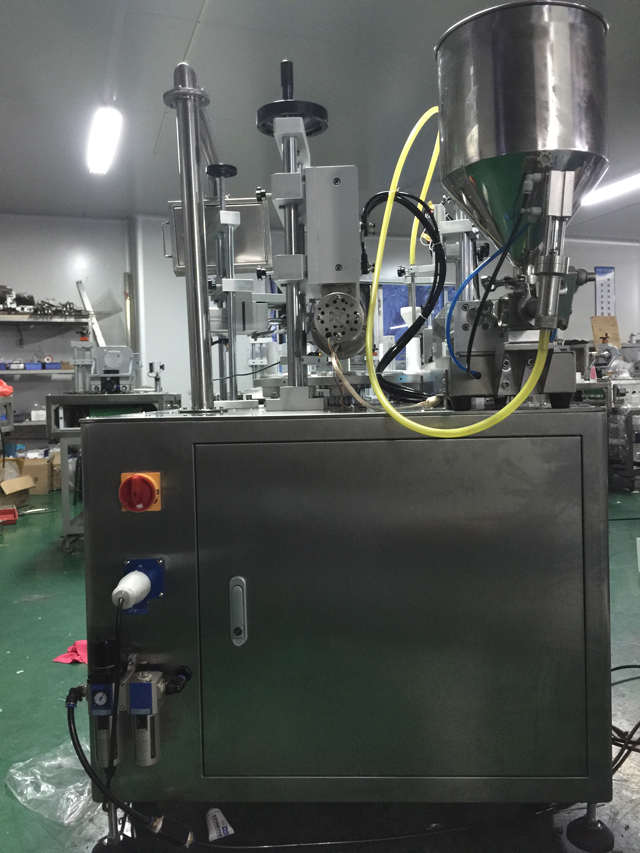

تجهیزات پر کردن لوله دوار نیمه اتوماتیک با آب بندی دم اولتراسونیک

مدل: VK-TFS-006U
منبع تغذیه: سینگ فاز AC220V 50/60HZ
قدرت: 2 کیلو وات
محدوده پر کردن: A: 5-30 میلی لیتر B: 6-60 میلی لیتر C: 10-120 میلی لیتر D: 25-250 میلی لیتر E: 50-500 میلی لیتر
قطر آب بندی: 5-50 میلی متر
حداکثر ارتفاع: 5-200 میلی متر
ظرفیت: 20-30 لوله در دقیقه
ابعاد: 1300*900*1550 میلی متر
شمال غربی: 350 کیلوگرم
کد HS: 8422 303090
بدنه دستگاه: فولاد ضد زنگ 202#

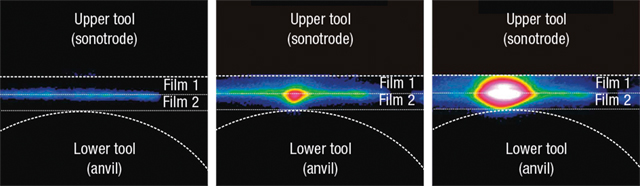

تجهیزات پر کردن لوله های دستگاه آب بندی اولتراسونیک با آب بندی اولتراسونیک مرتبط است، گرمای مورد نیاز برای ذوب فقط در داخل لایه آب بندی ترموپلاستیک تولید می شود. برای تبدیل موضعی ارتعاشات به گرمای اصطکاکی، پروفیل سندان یا سونوترود عمدتاً خطی هستند و شامل شعاع یا فلات های کوچک هستند. این پروفیل ها تمرکز انرژی ورودی و در نتیجه زمان آب بندی کوتاه بین 100 تا 200 میلی ثانیه را تضمین می کنند. با آب بندی اولتراسونیک، گرما در داخل فیلم تولید می شود، نه از طریق گرمای ورودی از خارج، به عنوان مثال، در مورد آب بندی حرارتی. ابزارهایی (سونوترود و سندان) که در تماس مستقیم با مواد بسته بندی قرار می گیرند، در طول کل فرآیند جوش سرد باقی می مانند. لایه نگهدارنده تقریباً سرد می ماند و با پایان یافتن انرژی ورودی، گرما به دلیل اختلاف دمایی بین لایه پشتیبانی و لایه آب بندی، سریعتر به بیرون پراکنده می شود، به طوری که مقاومت در برابر گرما به طور قابل توجهی بالاتر است.

آب بندی التراسونیک به ویژه برای موارد زیر مناسب است:

فیلم های ترموپلاستیک (کیسه ها و کیسه ها) لوله ها، سینی ها و فنجان ها
لوله، سینی و فنجان
بسته بندی مقوایی با روکش ترموپلاستیک
دریچه ها و دریچه های روی فیلم ها / مواد فیلتر
درپوش ها را روی بسته بندی ها / فیلم های مقوایی پوشش داده شده پیچ کنید

هنگام انتخاب تجهیزات پر کردن لوله برای لوله های پلاستیکی، درک انواع مختلف گزینه های آب بندی لوله در دسترس بسیار مهم است. ماشین آلات پر کردن لوله دارای گزینه های آب بندی هوای گرم، آب بندی اولتراسونیک، آب بندی ضربه ای یا آب بندی فک گرم است. تطبیق نوع لوله فشاری با تجهیزات مناسب آب بندی لوله برای اطمینان از مهر و موم قوی و حرفه ای لوله بسیار مهم است. هر ماده لوله رفتار متفاوتی دارد، بنابراین آنچه برای یک لوله آرایشی پلی اتیلن تک لایه خوب کار می کند، ممکن است با یک لوله COEX چند لایه به خوبی کار نکند. بسته به صنعت برای یک محصول خاص، مانند لوله های آرایشی، لوله های مراقبت شخصی، لوله های دارویی، یا لوله های خانگی و صنعتی، انتخاب تجهیزات مناسب پر کردن و آب بندی لوله می تواند چالش برانگیز باشد. بیایید نگاهی بیندازیم به دو گزینه محبوب که در حال حاضر در صنعت بسته بندی لوله استفاده می شود.

آب بندی لوله هوای گرم

محبوب ترین گزینه ماشین آلات آب بندی لوله، آب بندی لوله با هوای گرم است. با این سیستم هوای گرم تولید شده و به انتهای باز لوله پلاستیکی یا لمینت دمیده می شود. این هوای گرم شده به دیواره لوله پلاستیکی نفوذ می کند و مواد را به اندازه کافی گرم می کند تا نرم و انعطاف پذیر شود. سپس مجموعه‌ای از فک‌های آب‌بندی لوله، پلاستیک نرم‌شده را فشرده می‌کند تا انتهای باز آن بسته شود. مزیت اصلی این فناوری آب بندی لوله سرعت آن است. مزیت دیگر این است که سیلرهای هوای گرم با بیشترین طیف وسیعی از لوله های لمینت یا پلاستیک کار می کنند. چه مواد لوله LDPE، MDPE، HDPE، PP، لایه تک یا چند لایه با یا بدون محافظ مانع EVOH باشد، آب بندی لوله هوای گرم باید کار کند. اما یک نقطه ضعف نیاز به نازل های هوای گرم خاص به اندازه هر لوله قطری است که پر و آب بندی می شود. این به هزینه تعویض قطعات مورد نیاز برای اجرای لوله می افزاید. هزینه قطعات قالب حداقل است، با این حال زمانی که در اندازه تولید با توان عملیاتی بالاتر در نظر گرفته شود. اگر اندازه های تولیدی بیش از 20000 تیوب باشد، ما این سبک پرکننده لوله را توصیه می کنیم.

سیلرهای لوله اولتراسونیک

آب بندی لوله اولتراسونیک یکی دیگر از گزینه های محبوبی است که امروزه در صنعت بسته بندی یافت می شود. سیلرهای لوله مستقل با استفاده از اولتراسونیک برای اجرای لوله های با حجم کم محبوب هستند. ماشین آلات پر کردن لوله همچنین می تواند با سیستم های آب بندی لوله اولتراسونیک به عنوان جایگزینی برای آب بندی هوای گرم مجهز شود. با آب بندی لوله اولتراسونیک، لوله های پلاستیکی و لمینت با ارتعاش فرکانس بالا یک بوق آب بندی اولتراسونیک مهر و موم می شوند. این ارتعاش با فرکانس بالا گرمای شدیدی را در دیواره لوله ایجاد می کند که باعث نرم شدن پلاستیک لوله پلی اتیلن می شود. انتهای باز لوله پلاستیکی تحت فشار شاخ آب بندی و سندان آب بندی منطبق بسته نگه داشته می شود و در نتیجه یک جوش قوی تشکیل می شود. مزایای آب بندی لوله ها با فناوری اولتراسونیک سهولت استفاده، عدم نیاز به قطعات با اندازه سفارشی و قابلیت آب بندی از طریق آلودگی محصول در ناحیه آب بندی است، مانند زمانی که بیش از حد یک لوله با محصول پر می شود. اما نقطه ضعف آن سرعت آب بندی لوله کمتر در مقایسه با آب بندی با هوای گرم است. تا آنجا که به دستگاه آب بندی اولتراسونیک ما مربوط می شود، اطلاعات اساسی به شرح زیر است:

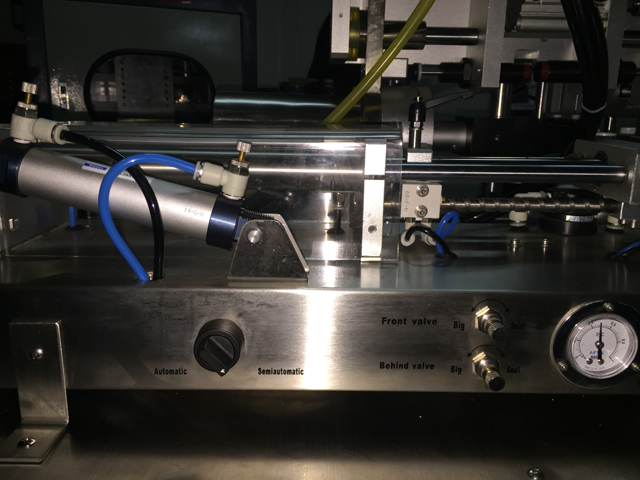

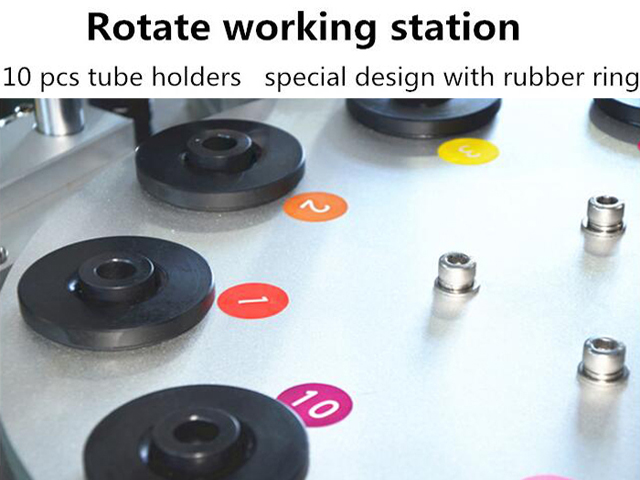

دستگاه پرکن و آب بندی شلنگ کامپوزیت پلاستیکی ساخته شده از فولاد ضد زنگ، با استفاده از دکمه ها برای کنترل فرآیند کار: لوله های مصنوعی، چرخشی خودکار، پر کردن کمی، قطع خودکار، آب بندی گرمایش، دم برش، خروجی تمام شده.
همه کارها با استفاده از کنترل سکته مغزی کامل سیلندر، تنظیم آسان حجم پر کردن، سرعت پر کردن قابل تنظیم است.

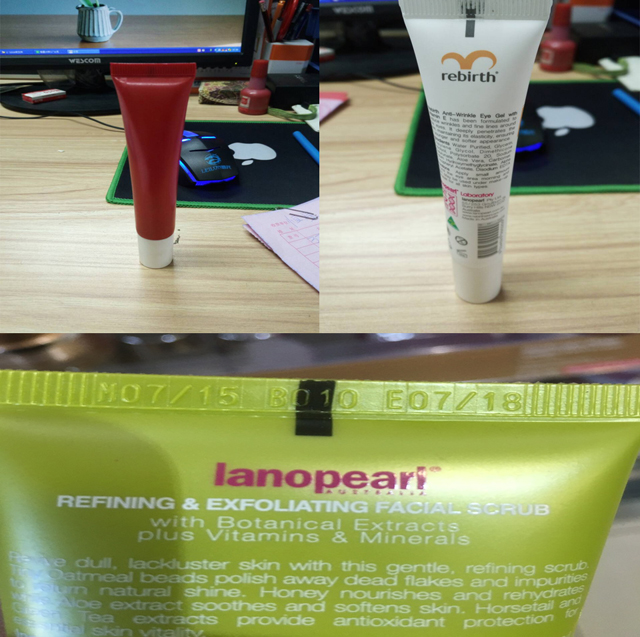

این برای انواع پلاستیک و پر کردن شلنگ کامپوزیت، آب بندی، چاپ تاریخ، دم برش اعمال می شود. آب بندی ظاهر شسته و رفته، آب بندی قوی، دقت بالا، پایداری خوب.

پارامترهای اساسی

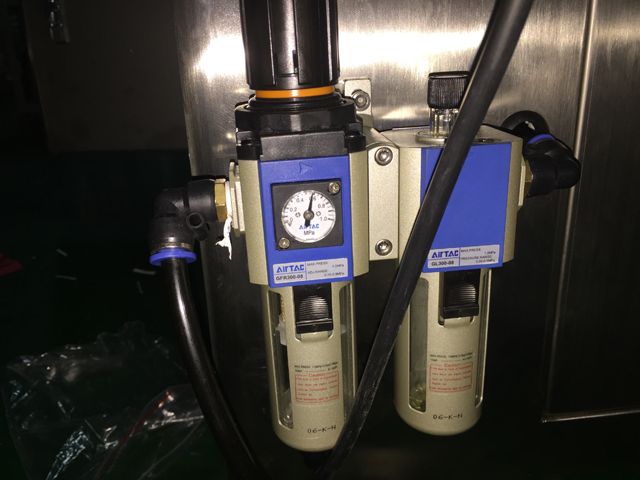

هوای فشرده	فشار: 0.4-0.6MPA مصرف: 0.3M3/MIN
محدوده کار	نوع A:5-15ML نوع B:10-75ML نوع C:20-150ML نوع D:50-300ML نوع E:100-500ML نوع F:200-1000ML
ظرفیت تولید	10-80 بار در دقیقه
خطای دقت پر کردن	<2%
میز قابل تنظیم ارتفاع	100 میلی متر

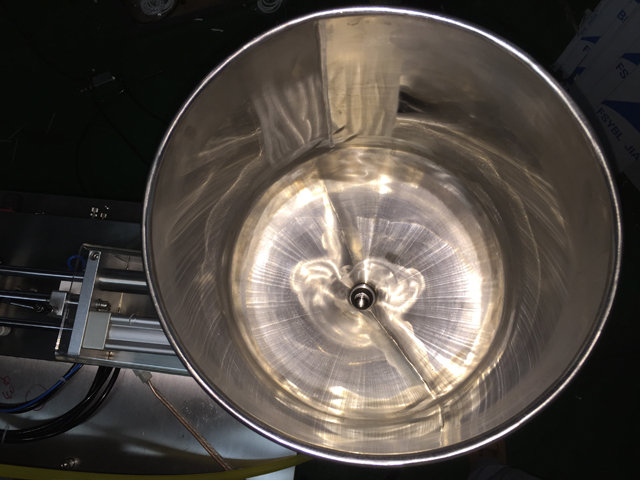

ظرفیت تانک	20 لیتر، 30 لیتر، 40 لیتر، 50 لیتر
پر کردن قطر ظرف	با توجه به ویسکوزیته مواد و حجم پر کردن

توجه: پارامترهای بالا فقط برای مرجع.

دستگاه به طور مداوم پارامترها را ارتقا می دهد ممکن است باعث اختلاف واقعی شود، لطفاً درک کنید.

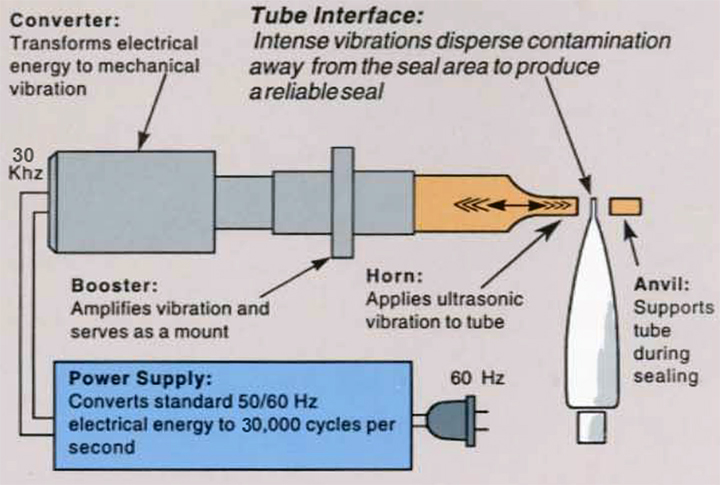

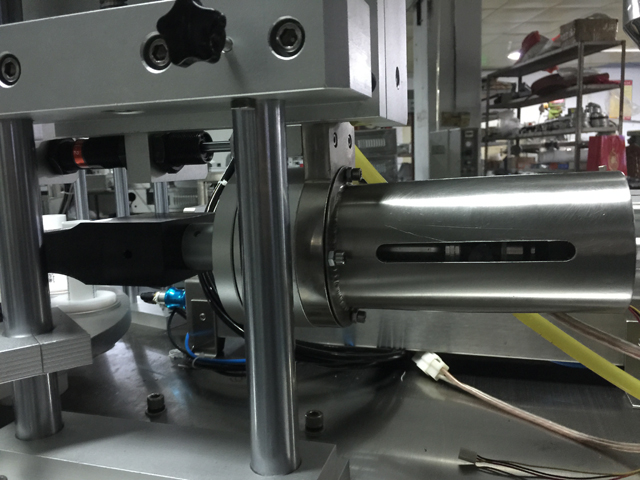

نحوه عملکرد آب بندی اولتراسونیک

سیلر لوله اولتراسونیک به گونه ای طراحی شده است که تقریباً بر روی تمام سبک های دستگاه پرکن نصب می شود. همانطور که لوله به ایستگاه آب بندی لوله اولتراسونیک پیش می رود، یک سوئیچ برای شروع چرخه جوش بسته می شود. هوا به داخل سیلندرها هدایت می شود تا سندان جوش و شاخ اولتراسونیک به سمت خط مرکزی لوله پیش برود.

لوله به یک شکاف از پیش تعیین شده بسته شده و برای اعمال انرژی صوتی نگه داشته می شود.

منبع تغذیه اولتراسونیک انرژی الکتریکی 50/60 هرتز را می گیرد و آن را به 30000 سیکل در ثانیه از طریق یک نوسانگر قدرت تبدیل می کند.

این انرژی الکتریکی با فرکانس بالا به مبدل اعمال می شود که جریان الکتریکی را به ارتعاشات مکانیکی فرکانس بالا تبدیل می کند.

انرژی صوتی باعث می شود که بوق در مقابل انتهای لوله با سرعت 30000 سیکل در ثانیه ارتعاش کند.

ارتعاش شدید هر گونه آلودگی را از ناحیه مهر و موم پراکنده می کند و گرما را برای اتصال مواد ایجاد می کند.

سپس انرژی متوقف می شود و لوله برای مدت کوتاهی بسته نگه داشته می شود (معمولاً 0.05 تا 0.150 ثانیه).

سپس لوله به ایستگاه بعدی در خط پر کردن می رود. به طور معمول زمان چرخه بسته به قطر لوله و مواد از 45 تا 80 واحد در دقیقه متغیر است.

ویژگی های محصول

دستگاه را می توان برای واحدهای ضد انفجار استفاده کرد.
به طور عمده برای پر کردن کمی آب، روغن، لوسیون، مواد خمیر مانند استفاده می شود. با توجه به نیازهای پر کردن، بالابر سطح کار قابل تنظیم.
حجم پرکن 5-1000ML، به شش سری تقسیم می شود: A، B، C، D، E، F.
حالت تغذیه: جاذبه معمولی / نوع مکش خودکار یکی را انتخاب کنید.
کنترل: کنترل پنوماتیک
