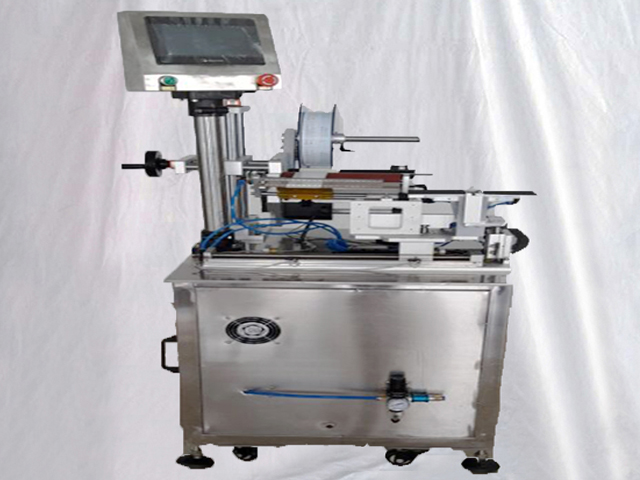

دستگاه برچسب زن پرچم سیم کابل سیم برق نیمه اتوماتیک

• مدل: VK-T807
• دقت برچسب زدن: ± 1 میلی متر (به استثنای انحراف برچسب محصول)
• سرعت برچسب زدن: 20 ~ 40 عدد / کوچک (تا اندازه محصول)
• اندازه محصول قابل اجرا: 20≤طول≤300mm، 20≤عرض≤200mm
• اندازه برچسب قابل اجرا: 20≤طول≤150mm، 20≤عرض≤150mm
• اندازه دستگاه: 970 * 790 * 1440 میلی متر
• فشار هوا: 0.6 مگاپاسکال
• برق: 220 ولت، 50/60 هرتز/140 وات
• وزن: 99 کیلوگرم

مشاهده ویدیو

دستگاه برچسب زدن سیم سطح گرد دستی به برچسب زدن نیمه اتوماتیک برچسب چسب یا فیلم چسب روی لوله آب سیم، پیچ گوشتی و غیره دست می یابد.

نحوه کار دستگاه:

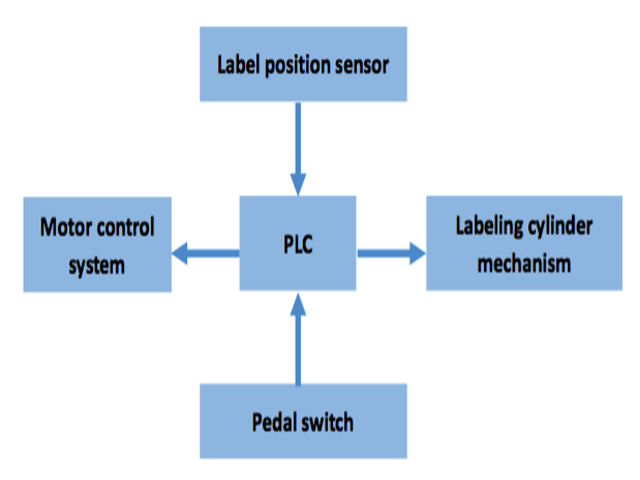

دستگاه لیبلینگ بر اساس PLC به عنوان هسته، دریافت سیگنال و کنترل کار همه سیستم ها است. هنگام پا گذاشتن سوئیچ پدال، سیگنال به PLC ارسال می شود و طبق مجموعه ای از برنامه ها پردازش می شود.

سپس با راه اندازی بر روی سیستم کنترل استپر موتور، فرآیندهای برچسب زدن و برچسب تغذیه را تکمیل کنید. در عین حال، سنسور موقعیت برچسب (همچنین به عنوان چشم الکتریکی شناخته می‌شود) همیشه به فاصله‌ای که برچسب از آن عبور می‌کند توجه می‌کند.

هنگامی که یک برچسب عبور می کند، سنسور بلافاصله سیگنال را به PLC ارسال می کند. سپس PLC طبق مجموعه ای از برنامه ها سیگنال را به سیستم کنترل استپر موتور می فرستد تا متوقف شود و روی سیستم لیبلینگ شروع به کار می کند تا فرآیند لیبل گذاری کامل شود.

اصل کار

سیستم انتقال:

موتور پله‌ای قدرت را برای جدا کردن برچسب‌ها از طریق تسمه سنکرون که مکانیسم کشش و مکانیزم دریافت مواد را به حرکت در می‌آورد، فراهم می‌کند تا به برچسب‌های بره‌زنی و بازیافت ورق پشتی گلاسین دست یابد.

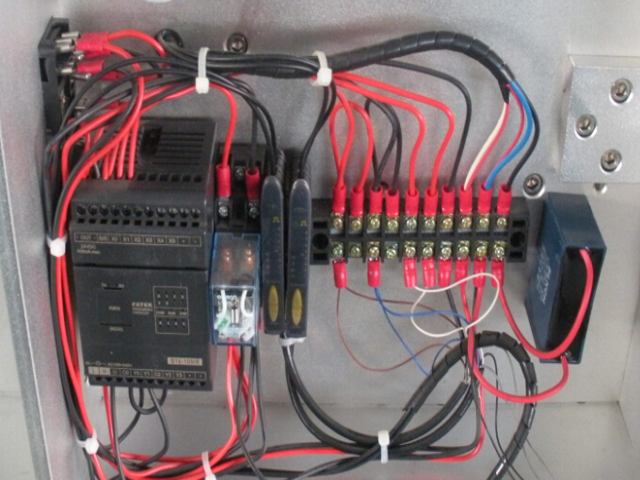

سیستم کنترل:

این دستگاه با استفاده از برق و گاز کنترل می شود. سیگنال چشم الکتریکی (سنسور SICK) و سوئیچ پدال برای پردازش به PLC منتقل می‌شود تا به کلیه فرآیندهای برچیدن برچسب، برچسب‌گذاری و شمارش دست یابد.

کاربرد دستگاه لیبلینگ سیم:

محصول قابل اجرا: محصولات گرد بلند که باید با برچسب کاغذی یا برچسب فیلم روی سطح برچسب زده شوند.

صنایع قابل اجرا: به طور گسترده در برق، پزشکی، پلاستیک، صنایع و غیره استفاده می شود.

مشخصات فنی دستگاه لیبل سیم:

ساختار کوچک فضای کمتری را اشغال می کند و جابجایی و بارگیری آسان است.

دقت و ثبات خوب برچسب زدن؛ تمیز، بدون چروک، بدون حباب.

استفاده و تنظیم آن آسان است. کارگران جدید می توانند پس از آموزش ساده به راحتی از آن استفاده کرده یا آن را تنظیم کنند.

عملکرد پایدار

داده های فنی:

پیکربندی:

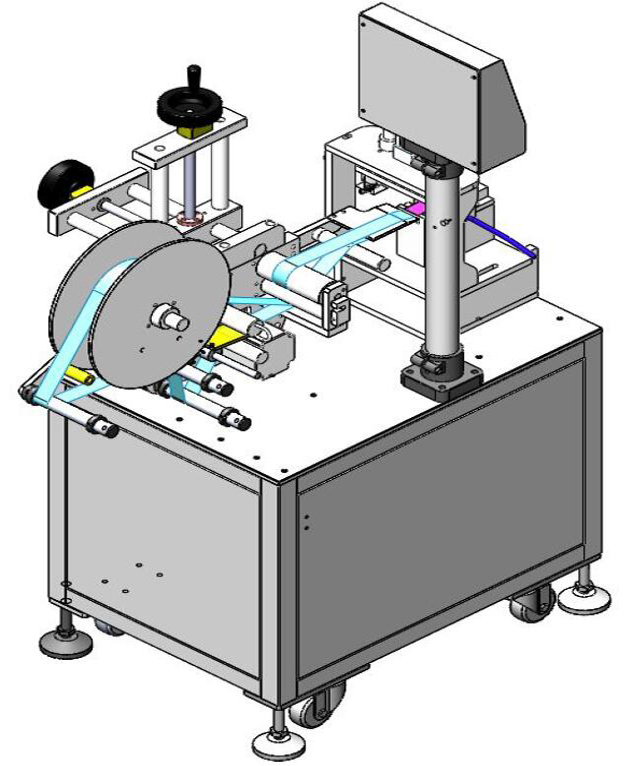

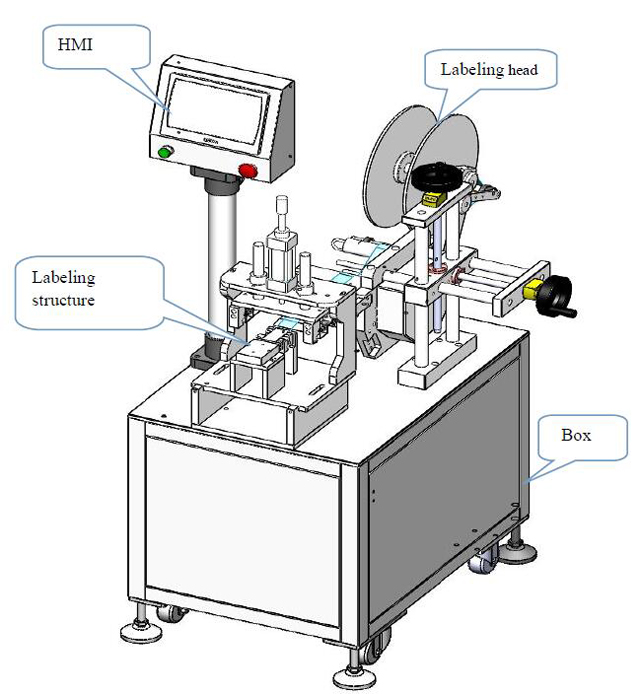

نقاشی دیگر

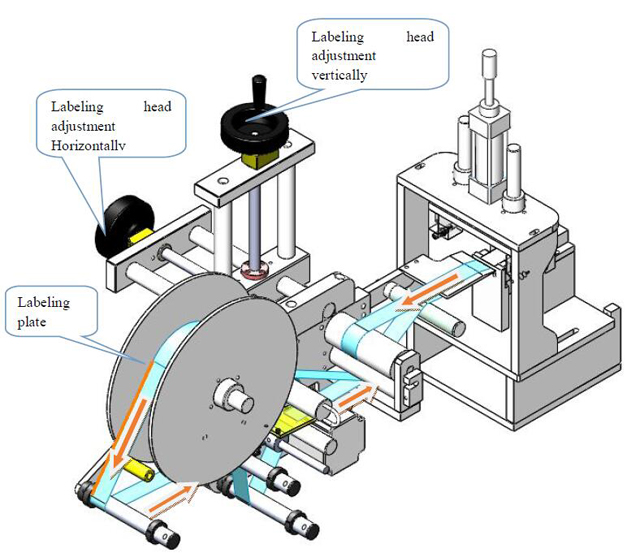

سر برچسب زدن

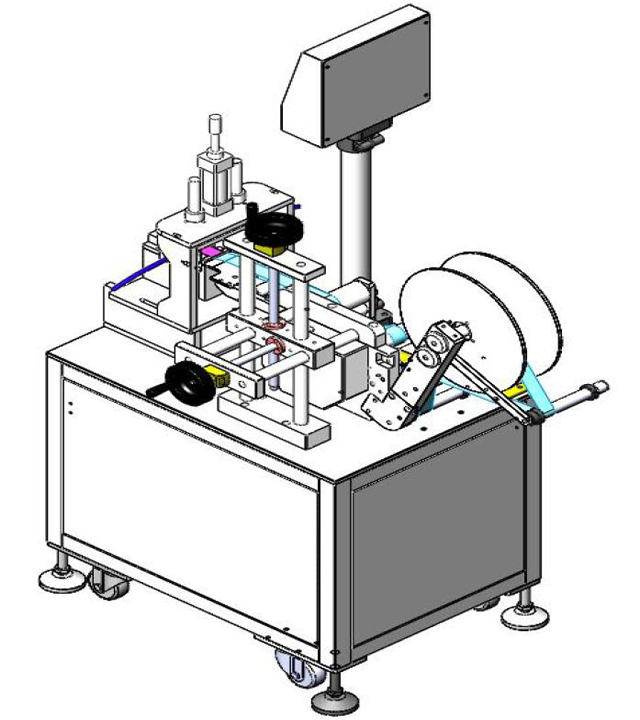

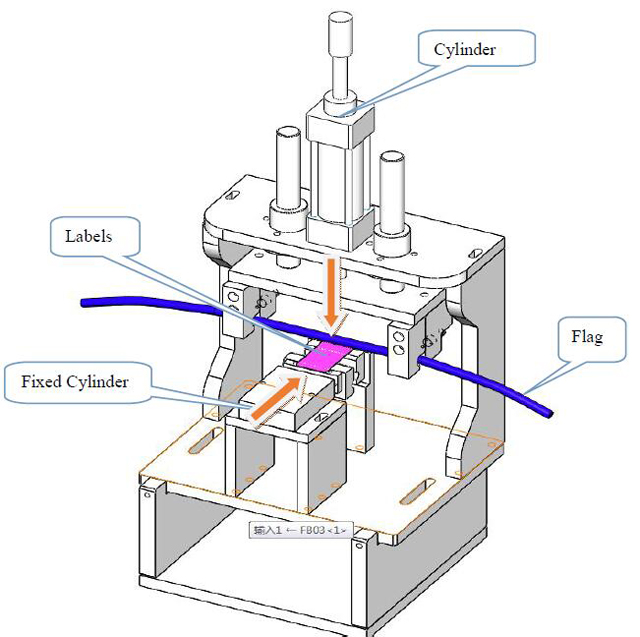

ساختار برچسب زدن

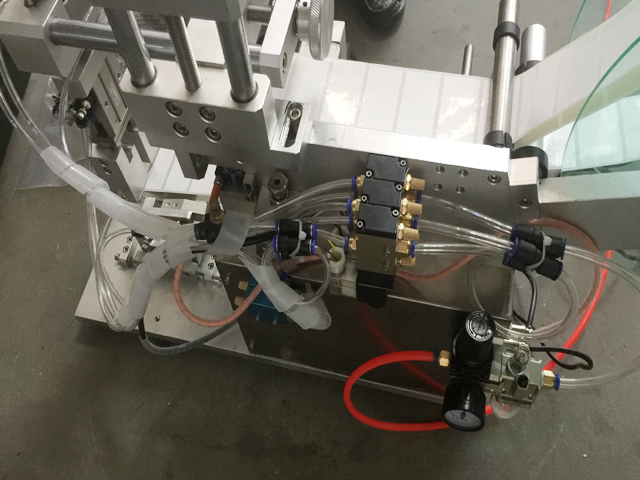

نمای پشت دستگاه سیم لیبل زن

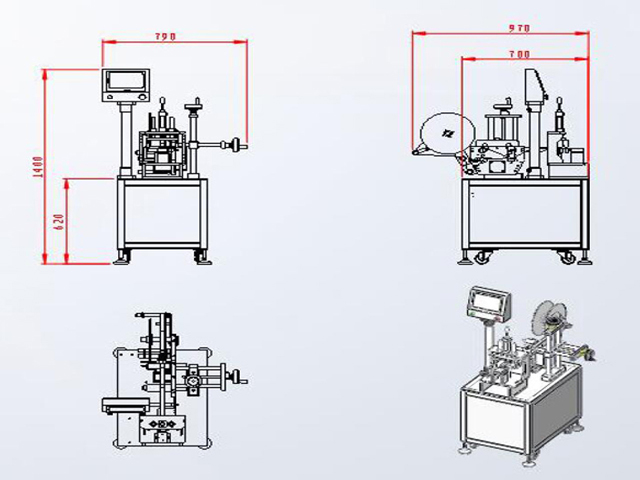

طراحی اندازه دستگاه لیبل سیم نیمه اتوماتیک:

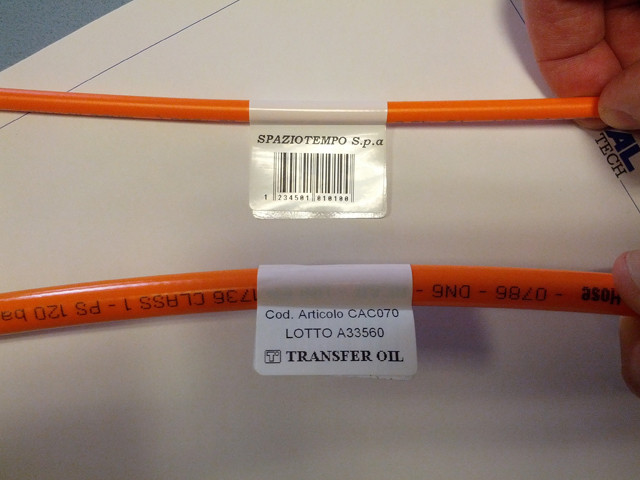

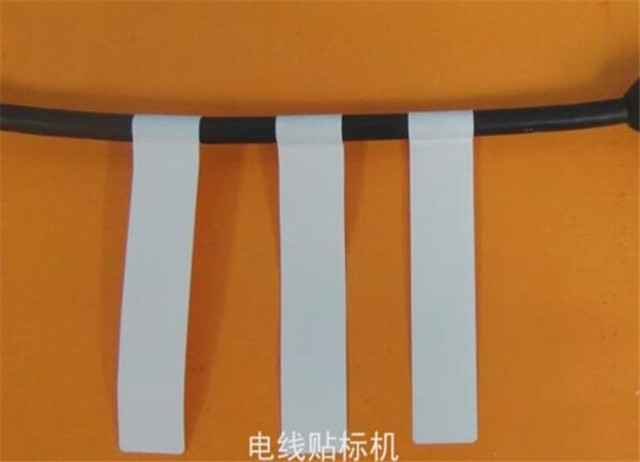

نمونه های برچسب گذاری:
