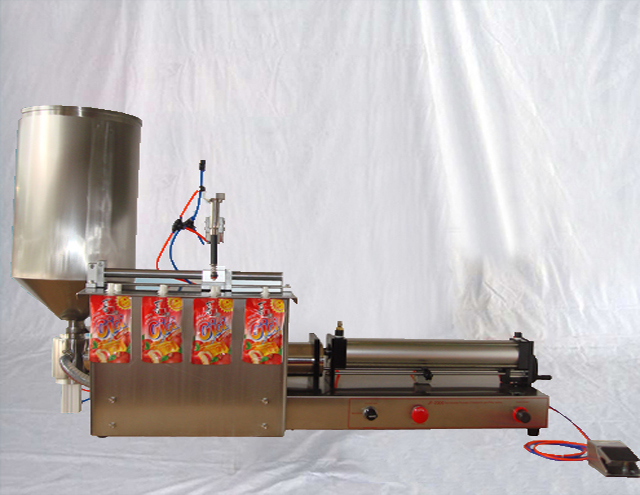

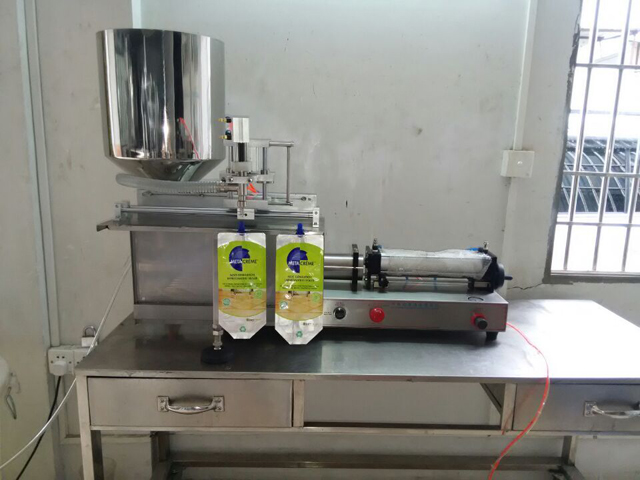

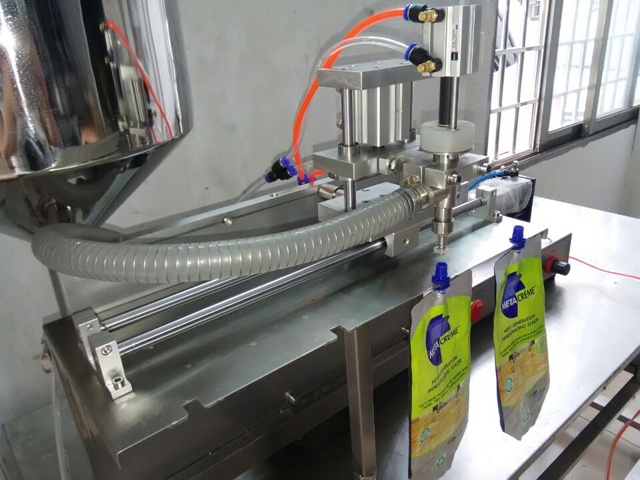

دستگاه پرکن کیسه های از پیش ساخته شده کیسه ای پنوماتیکی نیمه اتوماتیک

دستگاه پرکن کیسه های از پیش ساخته شده کیسه ای نیمه اتوماتیک بادی

مدل: VK-SPF
ولتاژ: 220/110 ولت 50/60 هرتز
قدرت: 27 وات
فشار نامی: 0.4-0.6 Mpa
سرعت پر کردن: 20-35 بطری / دقیقه / سر
دقت پر کردن: ≦ ± 1٪
محدوده پر کردن: 100-1000 میلی لیتر
ابعاد بالای: 160*44*37 سانتی متر
وزن خالص: 50 کیلوگرم؛
وزن ناخالص: 65 کیلوگرم

این دستگاه پرکننده پیستونی نیمه خودکار بر اساس مرجع محصولات مشابه خارجی، یک طراحی جدید است که برخی از عملکردهای اضافی را اضافه کرده است. این کار را آسان می کند و برای عملکرد، خطای دقت، تنظیم حجم پر کردن، تمیز کردن و نگهداری دستگاه راحت است.

طراحی این دستگاه پرکن پنوماتیک از اجزای پنوماتیکی به جای مدار کنترل الکتریکی استفاده می کند، بنابراین برای استفاده در محیط با الزامات ضد انفجار مناسب است.

انتخاب مدل ماشین

انتخاب مدل ماشین مربوط به حداکثر حجم پر کردن مورد نیاز است.

پارامتر پایه

مدل: VK-SPF
ولتاژ: 220/110 ولت 50/60 هرتز
قدرت: 27 وات
فشار نامی: 0.4-0.6 Mpa
سرعت پر کردن: 20-35 بطری / دقیقه / سر
دقت پر کردن: ≦ ± 1٪
محدوده پر کردن: 100-1000 میلی لیتر
ابعاد بالای: 160*44*37 سانتی متر
وزن خالص: 50 کیلوگرم؛
وزن ناخالص: 65 کیلوگرم

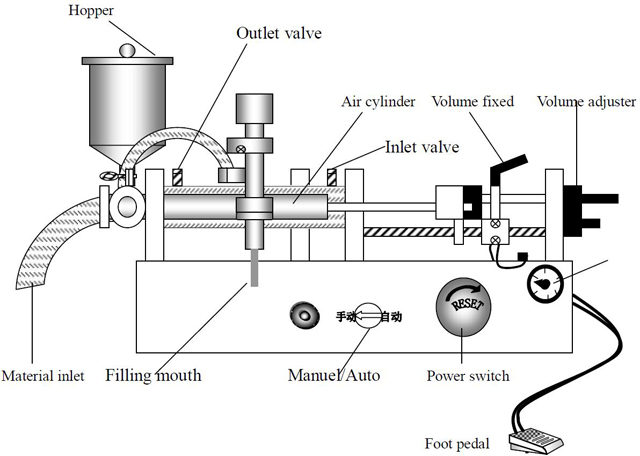

اصل کار با ماشین

با فشار دادن و کشیدن سیلندر هوا، پیستون سیلندر حرکت رفت و برگشتی را انجام می دهد، که باعث می شود سیلندر مواد فشار منفی ایجاد کند.

هنگامی که سیلندر به جلو رانده می شود، پیستون را به عقب می کشد و در داخل سیلندر مواد، فشار منفی مواد را از قیف مواد به لوله ورودی جذب می کند.

هنگامی که سیلندر عقب می‌کشد، پیستون را به سمت جلو هل می‌دهد، مواد از لوله به دهانه پرکننده جذب می‌شود، سپس به بطری‌های خالی پر می‌شود. (هنگامی که مواد به داخل و خارج جذب شوند، سر پرکننده به طور خودکار باز و بسته می شود)

این دستگاه پرکن پیستونی یک عمل مکانیکی ساده و تکی برای هر پر کردن است، بنابراین دقت پر کردن و پایداری بالایی برای ظرف استاندارد دارد.

ویژگی های دستگاه پرکن پنوماتیک نیمه اتوماتیک

این دستگاه از هوای فشرده برای کنترل استفاده می کند، ایمنی بالایی دارد به ویژه برای استفاده در شرایط ضد انفجار مناسب است.
الکتریسیته ساکن و پدیده الکتریسیته کنفی تولید نمی کند. دستگاه نیازی به اتصال سیم زمین ندارد.
با توجه به کنترل پنوماتیک و حجم پر شدن ثابت، حجم پر کردن با دقت بالا مشخص می شود که می تواند در 0.3٪ کنترل شود. (این بر اساس حداکثر حجم پر کردن است)
در صورت توقف اضطراری، فقط باید سوئیچ پنوماتیک را خاموش کنید، پیستون به طور خودکار به موقعیت شروع باز می گردد و دستگاه پر شدن را متوقف می کند.

توالی بازرسی و عملیات قبل از راه اندازی ماشین

قبل از راه اندازی دستگاه، بازرسی را انجام دهید، این می تواند از شکست مکانیکی یا تصادف آسیب شخصی جلوگیری کند.

بازرسی و بهره برداری:

دسته گیره جلو و پشتش محکم میگیره نه؟
گیره سه ترمینال ورودی و خروجی ثابت است یا خیر؟

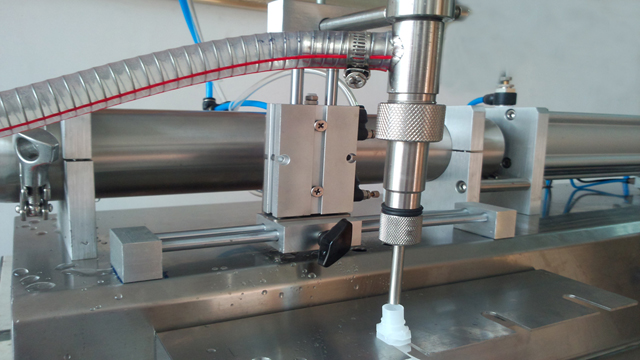

سر پرکننده و اهرم افقی و عمودی آن، گیره دارد؟
به دستگاه کمپرسور هوا وصل شوید، فشار کمتر از 8㎏/c㎡ است، تنظیم فشار حدود 4-5 ㎏/c㎡ است.
کلید تامین هوا را روشن کنید.

(توجه: کار طولانی مدت بدون پر کردن مواد اکیدا ممنوع است)

تنظیم حجم پر کردن

تنظیم حجم پر کردن به مواد پرکننده، مایع (ml) یا وزن (g) بستگی دارد، زیرا نسبت مواد متفاوت است، همچنین داده‌های اندازه‌گیری متفاوت است. بنابراین، برای تنظیم حجم پر کردن دقیق مورد نیاز، لطفا تنظیم کننده صدا را تنظیم کنید.

جزئیات عملیات:

تنظیم کلی: برای حجم پر کردن رضایت بخش، لطفاً کلید گاز پیچ تنظیم را تنظیم کنید، موقعیت را به چپ یا راست حرکت دهید.
استفاده از پیمانه اندازه گیری یا تراز الکترونیکی برای بررسی حجم پر کردن دقیق است. (توجه: مواد پرکننده جذب شده در داخل سیلندر باید پر باشد)
اگر خطای پر کردن وجود دارد، لطفا تنظیم کننده صدا را تنظیم کنید، آن را برای کاهش حجم پر کردن به جلو حرکت دهید، و به عقب افزایش حجم است.
برای حجم پر کردن و دقت مورد نیاز، لطفاً تنظیم مجدد را انجام دهید تا حجم پر شدن استاندارد شود.

تنظیم سرعت پر کردن

سرعت پر شدن با شش عامل زیر تعیین می شود:

سرعت جذب مواد پرکننده به ویسکوزیته مواد و طول لوله جذب بستگی دارد.
سرعت پر کردن بستگی به اندازه قطر سر پرکننده دارد، هر چه اندازه قطر بزرگتر باشد سرعت پر کردن سریعتر است.
درجه کف کردن مواد پرکننده، اگر درجه کف کردن بیشتر باشد، سرعت پر شدن باید کاهش یابد.
حجم پر کردن، حجم پر کردن بیشتر آهسته تر.
دقت حجم پر کردن، دقت بالا و سرعت پر کردن باید به آرامی تنظیم شود.
کنترل کننده دریچه فشار هوا.

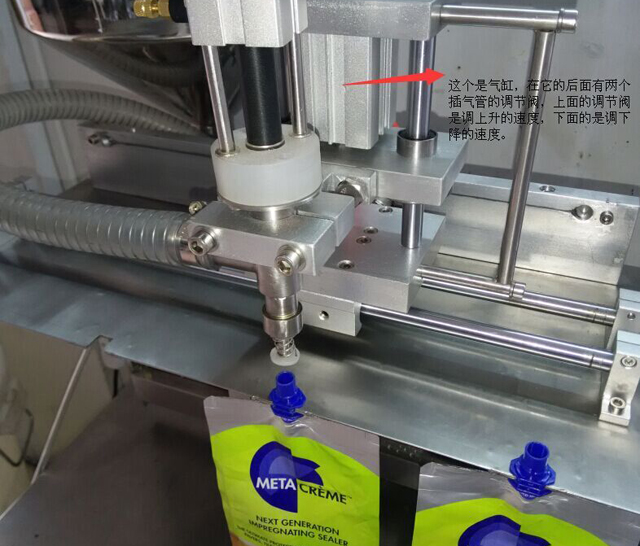

عملکرد تنظیم سوپاپ:

مهره شیر تنظیم سرعت را شل کنید
دسته سوپاپ جلو را در جهت عقربه های ساعت بچرخانید، سرعت سیلندر به جلو کم می شود، همچنین سرعت جذب مواد کاهش می یابد.
دسته سوپاپ جلو را با چرخش خلاف جهت عقربه های ساعت بچرخانید، سرعت سیلندر به جلو می رود و سریعتر می شود، همچنین سرعت جذب مواد نیز سریعتر می شود.
دسته سوپاپ پشتی را در جهت عقربه های ساعت بچرخانید، سرعت سیلندر به جلو کم می شود، همچنین سرعت جذب مواد کاهش می یابد.
دسته سوپاپ پشتی را با چرخش خلاف جهت عقربه‌های ساعت بچرخانید، سرعت سیلندر به جلو سریع‌تر می‌شود، همچنین سرعت جذب مواد نیز سریع‌تر می‌شود.

تنظیم دقت پر کردن

دلیل اینکه دستگاه خطای پر شدن دارد این است که عوامل تأثیرگذار زیادی مانند حجم پر کردن، سرعت پر کردن و سرعت سوئیچ سوپاپ دارد. سرعت کلید سوپاپ تحت تأثیر ویسکوزیته مواد پرکننده، ویسکوزیته بزرگتر و همچنین سرعت کمتر است. تنظیم با تنظیم فشار فنر اصلی شیر ساده است و با فشار بیشتر و بیشتر سرعت تسریع می شود.

تنظیم فشار فنر برای اندازه گیری و پر کردن به تجربه پرسنل اپراتور بستگی دارد.

تمیز کردن و نگهداری ماشین آلات

قبل از تمیز کردن دستگاه پرکن، باید مواد داخل دستگاه را تمیز کرده و سپس مایع تمیز کننده نرم را در قیف مواد بریزید. توصیه می شود از آب گرم استفاده کنید و در صورت نیاز می توان آب صابون، الکل یا مایع پاک کننده دیگر را انتخاب کرد. هنگام تمیز کردن، لطفاً مطمئن شوید که هیچ نشتی از واشر روی قسمت های پرکننده وجود ندارد. دستگاه را روشن کنید، اجازه دهید دستگاه به صورت گردشی پر شود تا تمیز کردن تمام شود. قطعات تمیز کننده شامل پیستون سیلندر، سر پیستون، واشر، شیر یک طرفه، سر پرکننده و قیف مواد و غیره است.

هشدار

قبل از کار تمیز کردن، مطمئن شوید که هوای فشرده خاموش است.

استفاده از حلال های آلی برای تمیز کردن ممنوع است، مانند بنزین، بنزن، اتیلن، هیپوکلریت سدیم و غیره.

پس از اتمام کار تمیز کردن، لطفاً صبر کنید و مطمئن شوید که تمام قطعات تمیز کننده بدون آب و اجسام خارجی در اتصالات و لوله ها خشک شده اند، سپس دستگاه را نصب کنید.

راه حل هایی برای مشکلات رایج

مشکلات رایج	راه حل ها
پیستون نمی تواند حرکت کند	مطمئن شوید که فشار هوا روشن است.
	مطمئن شوید که شیر فشار هوا روشن است.
	بگذارید سوئیچ منبع هوا روشن باشد، فشاری روی شیر پنوماتیکی گیر نکند.
	فشار هوا 4-5㎏/c㎡ است
	مطمئن شوید که شیر به درستی نصب شده است.
	اطمینان حاصل کنید که برای سر پیستون چسبناک نیست.
	اطمینان حاصل کنید که سوئیچ فشار هوا آسیب دیده نیست.
دقت پر کردن نادرست است	هر چه مواد پرکننده ویسکوزیته بزرگتر باشد، سرعت پر شدن باید کاهش یابد.
	مطمئن شوید که مواد کافی در داخل قیف و مخزن مواد وجود دارد.
	مطمئن شوید که قیف مواد و کلید تنظیم صدا محکم بسته شده است.
سرریز مواد از سیلندر مواد	واشر آب بندی را بررسی کنید، اگر آسیب دیده است، آن را به واشر جدید تغییر دهید.
	اگر مواد نازک است، لطفا از دو واشر آب بندی استفاده کنید.
لوله جذبی بدون جذب	اطمینان حاصل کنید که سیلندر جذب به درستی نصب شده است.
	مطمئن شوید که لوله محکم بسته شده است.
	مطمئن شوید که سر لوله جذب داخل مخزن مواد باشد.
پر کردن از بطری ها سرریز می شود	اطمینان حاصل کنید که سوئیچ صدا آسیبی نمی بیند و جابجا نمی شود، دهانه پرکننده باید به دهانه بطری متمایل شود و تنظیم دریچه هوا باید به آرامی پر شود.
