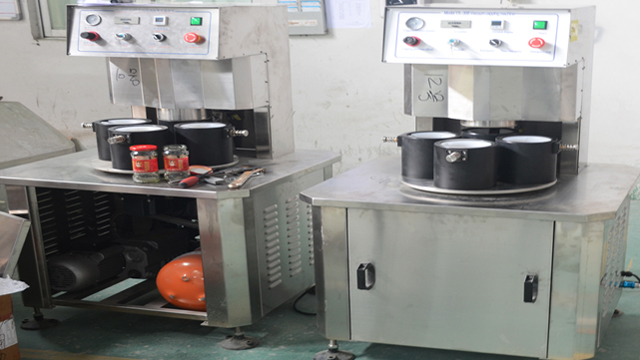

• دستگاه درب وکیوم جار شیشه ای VK-SVC
• منبع تغذیه: AC220V/50-60Hz
• سرعت درپوش: 1200-1500bh
• قدرت: ≤1.3KW (شامل پمپ خلاء)
• قطر درپوش: Φ30-Φ85mm، Φ85-Φ110mm
• ارتفاع بطری: 50-180 میلی متر، 120 تا 250 میلی متر
• قطر بطری: Φ30-Φ80mm Φ80-Φ150mm
• درجه خلاء محدود: -0.08 مگاپاسکال
• پیچش درپوش: 5-25 نیوتن متر
• مصرف هوا: 0.5m3/0.7Mpa
• اندازه دستگاه: 750 * 700 * 1350 میلی متر
• وزن: 157 کیلوگرم

مشاهده ویدیو

این دستگاه دربندی سری توسط خودمان با سالها تجربه تولید تحقیق و تولید شده است، ساخت اصلی داخلی است، از پمپ خلاء برای خلاء استفاده می کند، درجه خلاء بالا موجود، گشتاور دربندی و سطح خلاء را می توان در صورت تقاضا تنظیم کرد که با انواع مختلف سازگار است. اشکال و اندازه های مختلف بطری برای درپوش، سازگاری قوی و تنظیم آسان.

اجزای اصلی پنوماتیک و الکتریکی از مارک های معروف جهان، عملکرد پایدار و قابل اعتماد هستند.

به طور گسترده در بطری های شیشه ای با درپوش قلع وکیوم برای مواد غذایی، غذاهای کنسرو شده، نوشیدنی ها، چاشنی ها، محصولات مراقبت های بهداشتی و سایر صنایع استفاده می شود.

به جای سفت شدن از طرفین مانند یک درپوش پیچی خطی، درپوش چاک دارای یک چاک است که درپوش را محکم گرفته و درپوش را از بالا روی بطری می چرخاند و بنابراین مکانیسم کلاچ را می توان با دقت بسیار زیادی برای کنترل گشتاور درپوش تنظیم کرد.

ماشین های چاک کپینگ از ماشین های تک سر تا ماشین های پرسرعت چند سر در دسترس هستند. مزیت بزرگ دستگاه درپوش چاک، مقیاس پذیری آن برای عملکرد با سرعت بالا و البته گشتاور دقیق درپوش آن است.

عیب درپوش چاک این است که هر اندازه بطری نیاز به تعویض قطعات دارد و اگر اندازه درپوش تغییر کند، همه چاک ها نیز باید تغییر کنند (غیر از ذکر این احتمال که مرتب سازی و انتقال درپوش نیز ممکن است نیاز به تغییر قطعات داشته باشد).

هنگام در نظر گرفتن یک دستگاه درب چاک، باید به طور جدی استفاده از درپوش های یکسان برای همه بطری های موجود در خط را در نظر گرفت، زیرا قطعات تعویض بطری برای تعویض چاک برای انواع درب ها نسبتاً ارزان است.

پارامتر فنی اصلی:

مدل: VK-SVC

منبع تغذیه: AC220V/50-60Hz

سرعت درپوش: 1200-1500bh

قدرت: ≤1.3KW (شامل پمپ خلاء)

قطر درپوش: Φ30-Φ85mm، Φ85-Φ110mm

ارتفاع بطری: 50-180 میلی متر، 120 تا 250 میلی متر

قطر بطری: Φ30-Φ80mm Φ80-Φ150mm

درجه خلاء محدود: -0.08 مگاپاسکال

پیچش درپوش: 5-25 N.M

مصرف هوا: 0.5m3/0.7Mpa

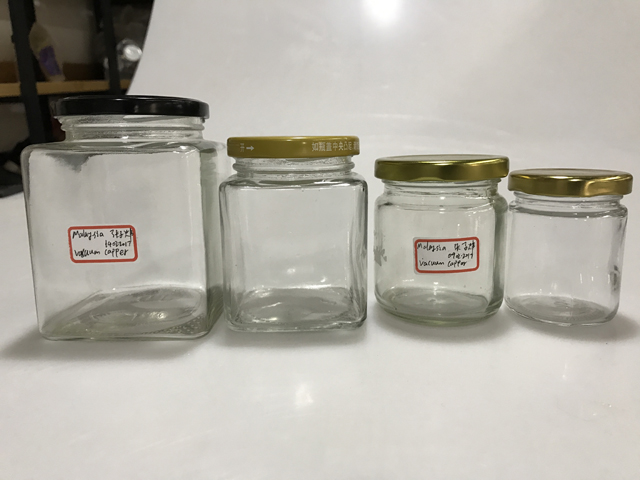

ماشین باید با توجه به نمونه های شیشه / بطری واقعی ارسال شده از مشتریان سفارشی شود:

دستورالعمل عملیات:

الف. ساختار و اصول کاری

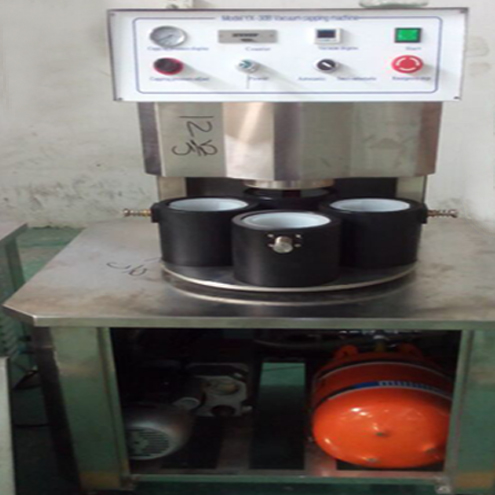

تصویر 1 دستگاه درب وکیوم

اصول و توابع کار

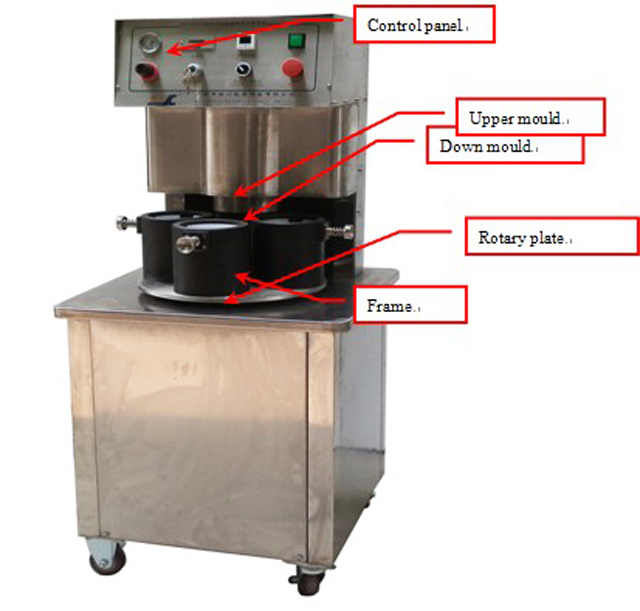

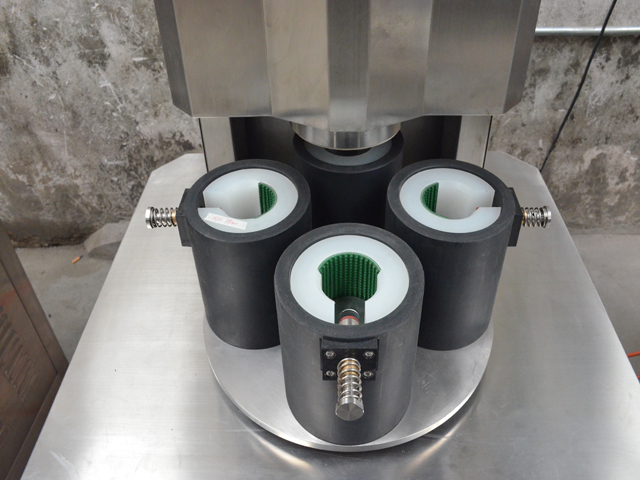

این دستگاه از قاب ماشین، قالب فوقانی قالب، سیستم موقعیت چرخشی، ساختار درپوش، سیستم خلاء، سیستم کنترل الکتریکی و فشار تشکیل شده است. کار به این صورت: لیوان را با کلاهک داخل قالب قرار دهید، سپس قالب را با دست تا مرکز سر درپوش قرار دهید. سپس دستگاه به طور خودکار با خلاء درب می شود.

این دستگاه به شرح زیر عمل می کند:

1. هنگامی که قالب را در مرکز سر دربندی قرار می دهید، دستگاه به طور خودکار با خلاء دربندی می شود.

2. پایین ترین عملکرد مجموعه خلاء: اگر دستگاه نتواند به درجه خلاء همانطور که قبلا تنظیم شده است برسد، دستگاه برای روش بعدی کار نخواهد کرد.

3. عملکرد گشتاور دربندی: سر دربندی توسط سیلندر هوا حرکت می کند و می توان آن را با فشار تنظیم کرد.

ساختار و اجزای اصلی:

پمپ وکیوم و مخزن وکیوم:

پمپ وکیوم و مخزن خلاء برای دستیابی به عملکرد خلاء استفاده می شود، پمپ خلاء باید با روغن خلاء باشد، نیمی از روغن خلاء داخل آن خوب است. در صورتی که روغن خلاء دیگری در داخل آن وجود نداشته باشد، مجاز به استفاده از دستگاه نیست.

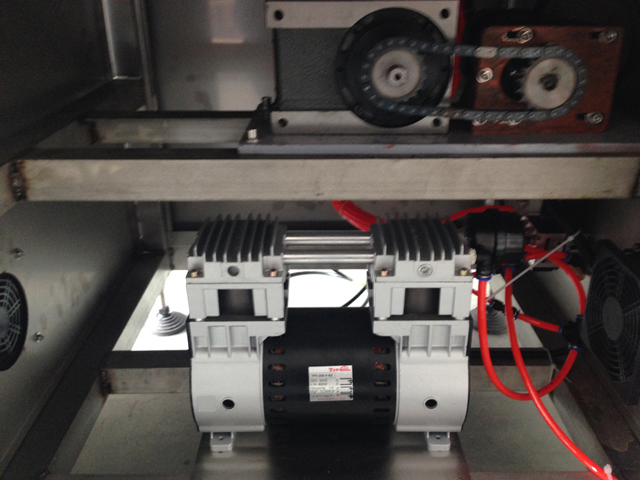

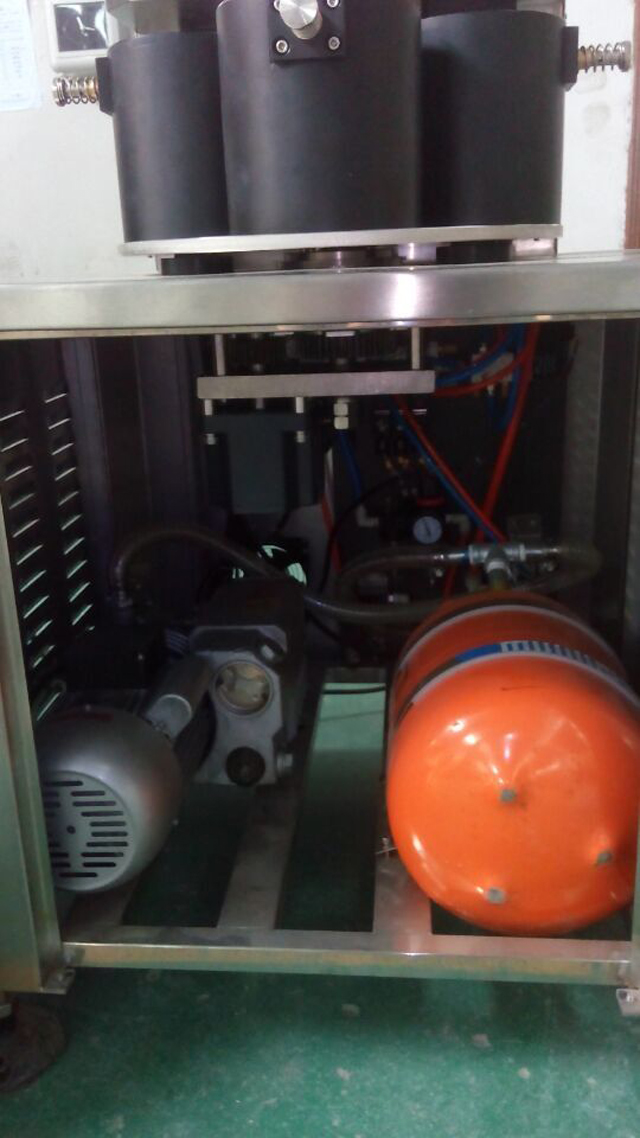

تصویر 2 مخزن وکیوم و پمپ خلاء

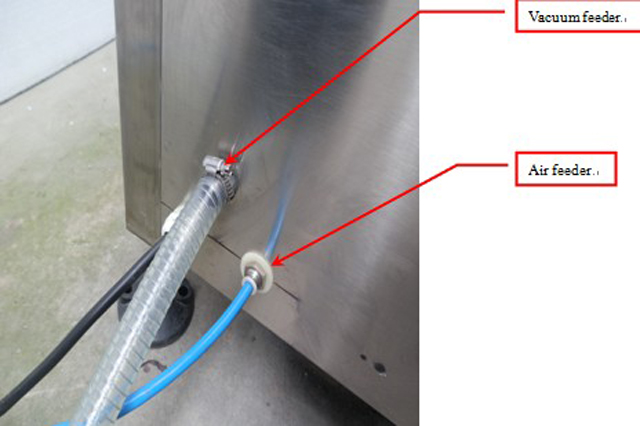

لطفاً پمپ خلاء و مخزن وکیوم را مانند تصویر بالا وصل کنید و برق را تامین کنید

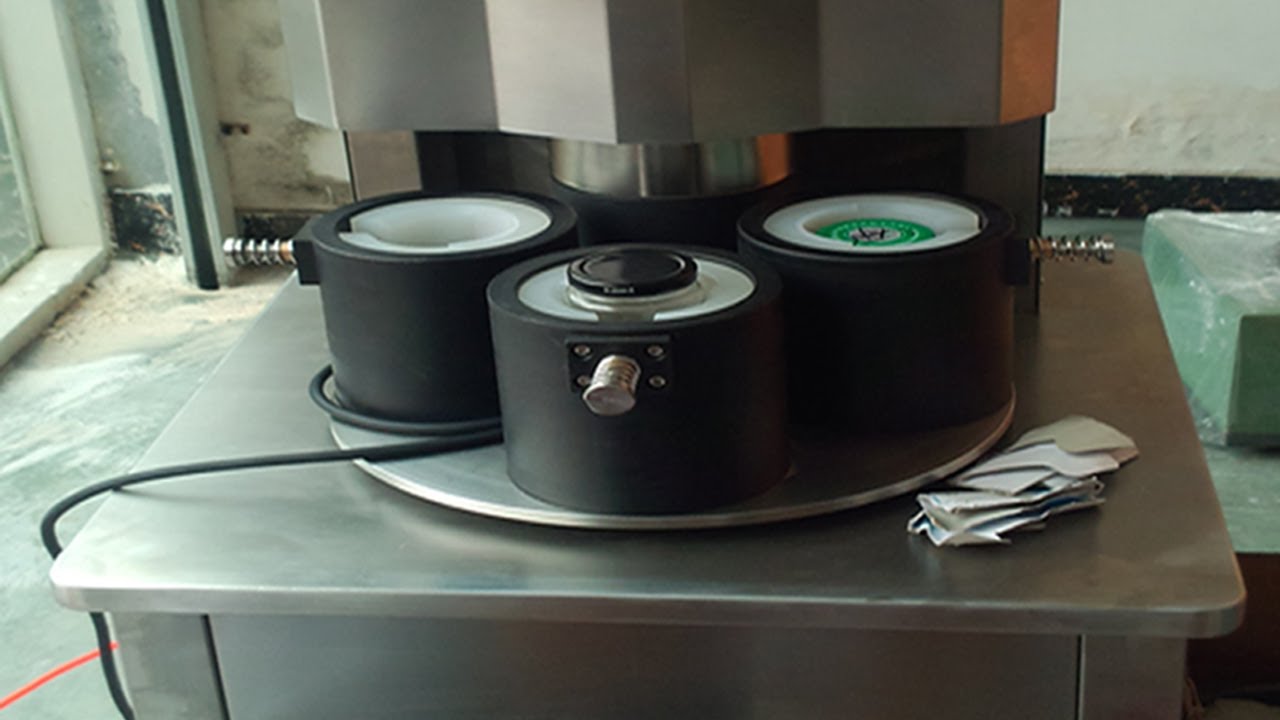

ساختار صفحه دوار

تصویر 3

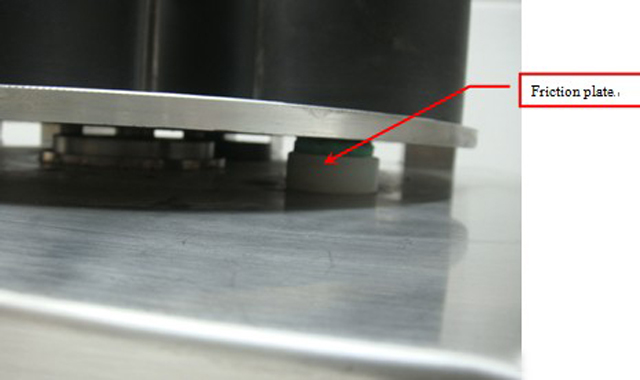

این صفحه دوار با 4 مرحله جابجا می شود تا اطمینان حاصل شود که صفحه دوار به طور پیوسته حرکت می کند، این صفحه دوار 3 صفحه اصطکاک را برای تامین مقاومت برای اطمینان از حرکت ثابت استفاده می کند. هنگام کار باید دستگاه را تمیز نگه دارید و صفحات اصطکاک به تدریج فرسوده می شوند، مرتباً بررسی می شوند و مرتباً تعویض می شوند.

تصویر 4

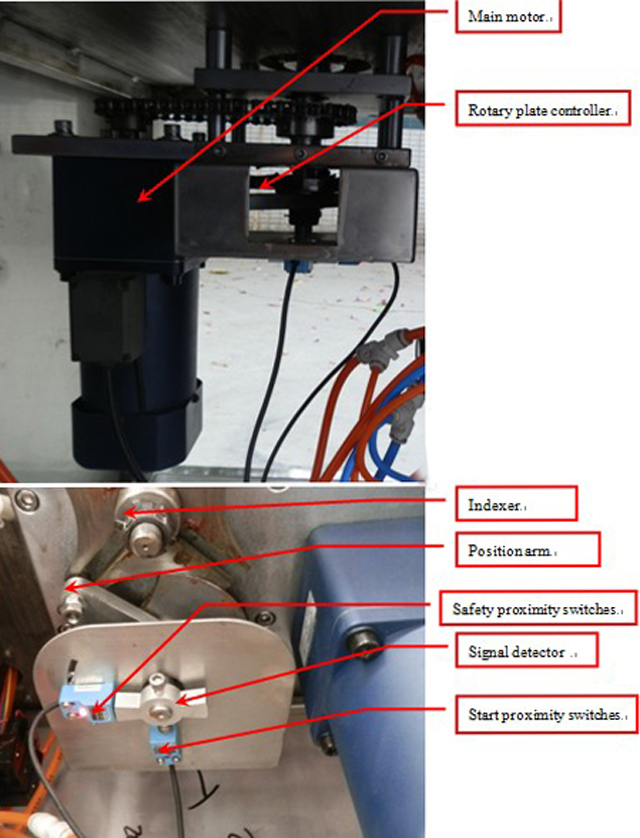

صفحه دوار توسط موتور اصلی حرکت می کند، هنگامی که آشکارساز سیگنال به سوی کلیدهای مجاورت شروع حرکت می کند و سیگنال دریافت می کند (دتکتور سیگنال و سوئیچ های مجاورتی حدود 2-3 میلی متر است)، قالب بالایی به سمت دربندی حرکت می کند، زمانی که درپوش است، موتور همچنان کار می کند. ، هنگامی که آشکارساز سیگنال به سوئیچ های مجاورت ایمنی حرکت می کند و سیگنال دریافت می کند، موتور کار نمی کند.

تصویر 5

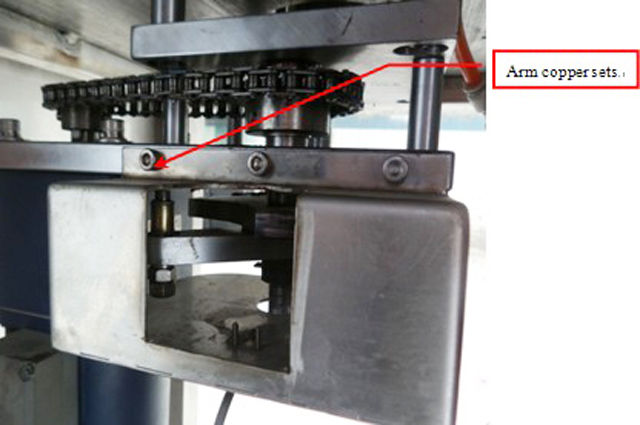

ست های مسی بازو در حین کار فرسوده می شوند، باید به طور مرتب مقداری گریس روی آن ریخته و در صورت آسیب دیدگی تعویض شوند. هنگام تغییر می توانید تصویر 5 را ببینید

ساختار درپوش

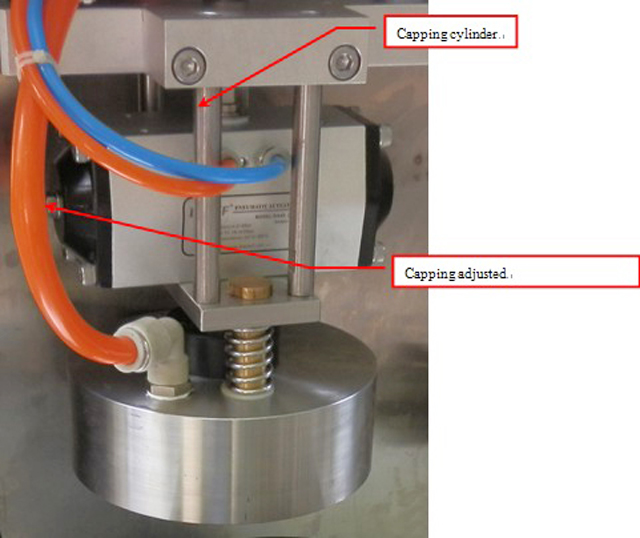

سر دربندی

سر دربندی توسط سیلندر به سمت بالا و پایین حرکت می کند، زمانی که سر دربندی به سمت دربندی پایین می آید و به درجه خلاء همانطور که قبلاً تنظیم شده است برسد، سر دربندی به روش بعدی حرکت می کند. گشتاور دربندی را می توان با دکمه فشار دربندی روی کنترل پنل تنظیم کرد (همانطور که در کنترل پنل مشاهده می کنید)

لاستیک قرمز در داخل سر درپوش، بخش سایش آسان است، نیاز به بررسی و تغییر اغلب دارد. هنگام دربندی، سر درپوش باید به کلاهک ها محکم شود، می توانید چیزی را در داخل قالب قرار دهید تا به ارتفاعات مختلف برسید. اما ارتفاع نمی تواند خیلی زیاد باشد، یا اگر ارتفاع آن خیلی زیاد باشد، نمی توانید به عملکرد خلاء دست پیدا کنید، اما اگر ارتفاع کافی نباشد، نمی توان آن را درپوش گذاشت. معمولاً فاصله برای کلاهک ها و بالای قالب 16 تا 19 میلی متر است.

دستگاه کلیک بطری

تصویر 7

دستگاه کلیک بطری برای تعمیر بطری در حین دربندی است، هنگامی که صفحه دوار قرار می گیرد، سیلندر کلیک بطری حرکت می کند تا بطری را ثابت کند تا از دربندی خوب اطمینان حاصل شود.

پارامتر فنی اصلی:

ابعاد: 600(L)×600(W)×1350(H)

وزن: حدود 110 ㎏

منبع تغذیه: AC220V 50 تا 60 هرتز

قدرت: ≦150W (بدون پمپ خلاء)

فشار هوا: 0.5 تا 0.8 مگاپاسکال

مصرف هوا: ≤0.2m3/min

سرعت: حدود 25 بطری ／دقیقه

قطر درپوش: سفارشی

اندازه بطری: سفارشی

نصب و راه اندازی

1. ماشین باید در یک مکان تمیز و امن باشد.

2. مطمئن شوید که توقف اضطراری در دسترس است (تصویر 5).

3. منبع تغذیه برای بررسی.

4. دستگاه را با خط لوله گاز به جداکننده روغن و آب وصل کنید، فشار هوا را روی 0.6Mpa تنظیم کنید.

5. مخزن وکیوم را به دستگاه وصل کنید. از عدم نشتی گاز اطمینان حاصل کنید.

تصویر 8

عملیات پنل کنترل

تصاویر

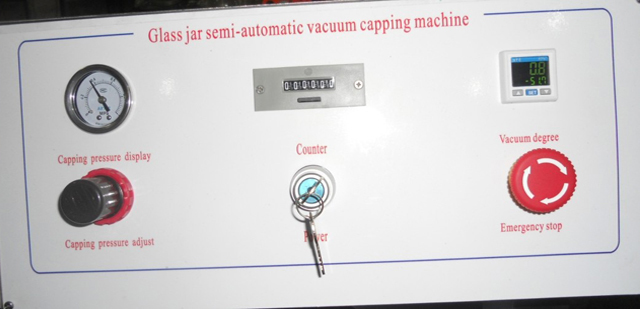

پانل کنترل از جدول فشار دربندی، تنظیم فشار دربندی، شمارنده، کلید برق، تنظیم خلاء و توقف اضطراری تشکیل شده است.

1. تنظیم فشار دربندی را می توان برای تنظیم گشتاور دربندی استفاده کرد، هنگامی که در جهت عقربه های ساعت است، فشار افزایش می یابد، گشتاور دربندی قوی تر است، هنگامی که در خلاف جهت عقربه های ساعت است، فشار کاهش می یابد، گشتاور دربندی کوچکتر است.

2. توقف اضطراری، هنگامی که اتفاق اضطراری رخ می دهد، سوئیچ توقف اضطراری را فشار دهید، سپس دستگاه در وضعیت ایمن قرار خواهد گرفت.

3. شمارنده برای شمارش است که چند لیوان تولید کرده اید، اگر دکمه ریست را بگذارید، شمارنده صفر می شود.

4. در صورت نیاز به تنظیم درجه خلاء، "M" را در جدول تنظیم شده با خلاء فشار دهید، "St1"، "︽" "︾" را فشار دهید تا تنظیم شود.

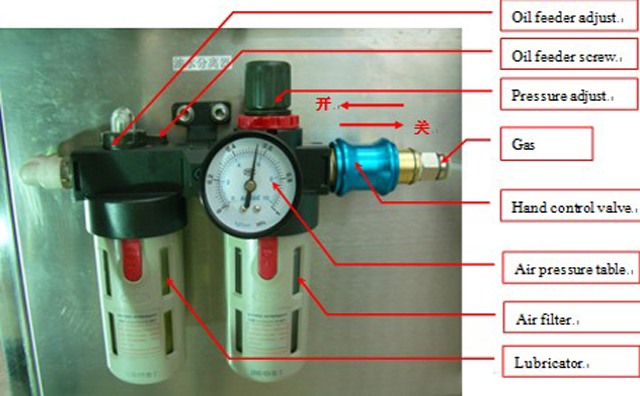

جداکننده روغن و آب و فشار و تنظیم (تصویر 10)

تصویر 10

جداکننده روغن و آب از شیر کنترل دستی، تنظیم فشار، جدول فشار هوا، تنظیم روغن، فیلتر هوا و روان کننده تشکیل شده است.

شیر کنترل دستی برای روشن و خاموش کردن کل منبع هوای دستگاه است.

تنظیم فشار برای تامین فشار به دستگاه است، هنگامی که در جهت عقربه های ساعت است، فشار افزایش می یابد، زمانی که در خلاف جهت عقربه های ساعت است، فشار کاهش می یابد.

جدول فشار هوا برای نمایش فشار کار دستگاه است.

تنظیم روغن برای تامین روغن به دستگاه است، وقتی در جهت عقربه های ساعت باشد، روغن کاهش یافته است، زمانی که در خلاف جهت عقربه های ساعت باشد، روغن افزایش می یابد.

فیلتر هوا برای حذف آب هوای فشرده است، زمانی که فشار جداکننده روغن و آب صفر شد، فیلتر هوا به طور خودکار آب را خارج می کند.

روانکار برای تامین روغن دستگاه است، ابتدا باید جریان هوا را قطع کنید و مقداری روغن را در روانکار قرار دهید، حدود 2-3 ماه در هر بار.

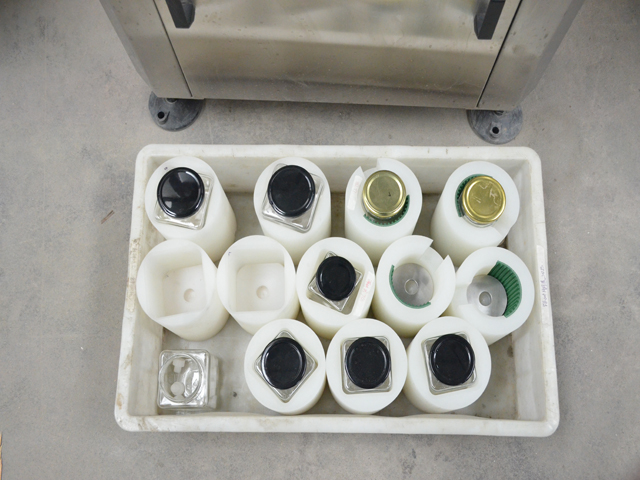

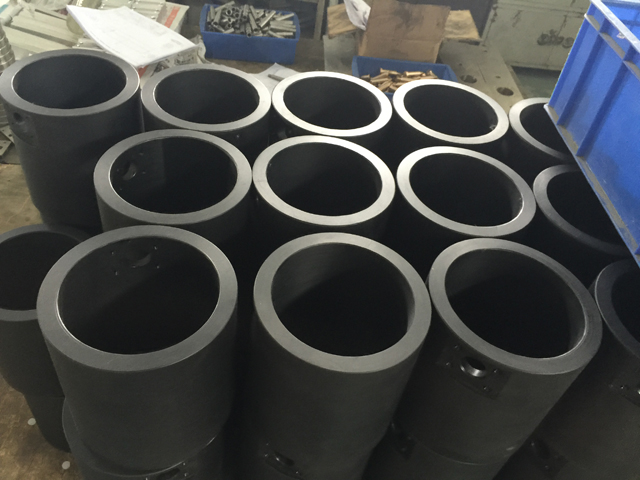

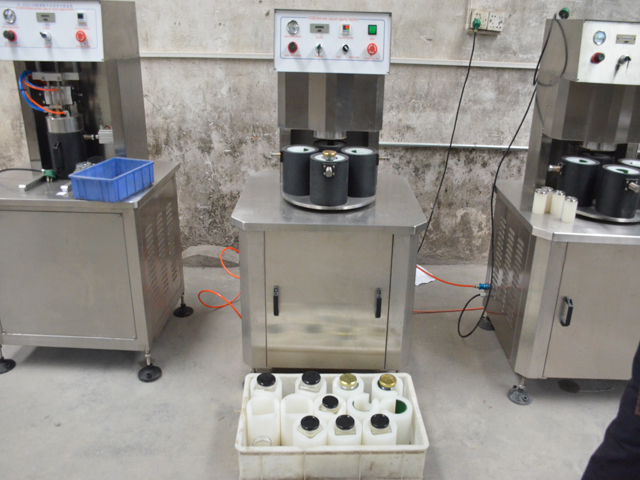

قطعات یدکی برای قالب برای اندازه های مختلف شیشه / بطری
