اپلیکاتور برچسب پرچم نیمه اتوماتیک برای بسته بندی غذای حیوانات خانگی استخوانی سگ

• این دستگاه برای برچسب زدن تاشو سیم ها و میله های گرد و همچنین استخوان های سگ لوله های محصولات حیوانات خانگی و غیره استفاده می شود.
• پارامترهای برچسب قابل اجرا: قطر داخلی سیم پیچ برچسب 76 میلی متر، قطر بیرونی حداکثر 240 میلی متر. (سایر مشخصات باید سفارشی شوند)،
• مواد برچسب: PVC، PET، پارچه، کاغذ و غیره؛
• مشخصات برچسب: با توجه به دستگاه خاص.
• دقت برچسب زدن: ± ≤ 0.2mm.
• ظرفیت: 1500 Pcs/H;
• فشار هوا: 0.4-0.6Mpa مصرف هوا 0.15m3/min
• منبع تغذیه 220 ولت / 50-60 هرتز / تک فاز (استاندارد ایالات متحده را می توان سفارشی کرد)
• ابعاد کلی: 630 * 740 * 1040 میلی متر (L * W * H);
• وزن دستگاه: حدود 86 کیلوگرم؛

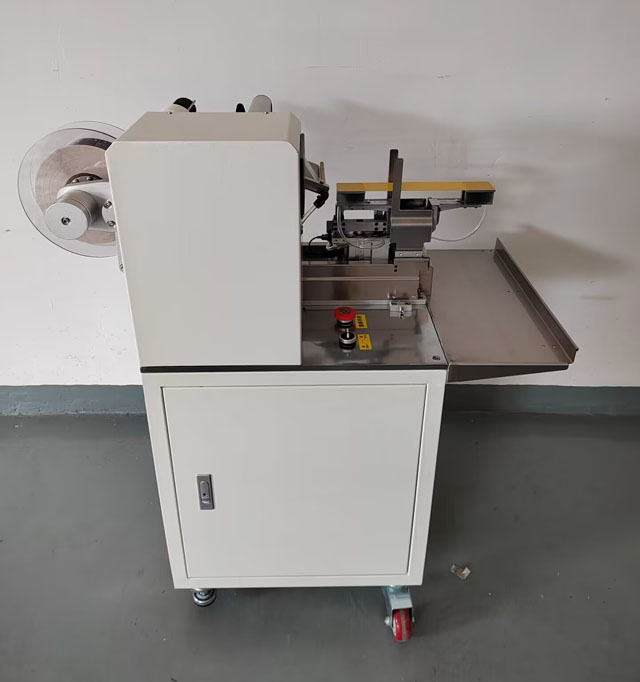

دستگاه برچسب زنی تاشو پرچم نیمه خودکار («پرچم» اصطلاحی است که توسط صنعت برای تعیین سیگنال برچسب جلب توجه استفاده می شود که به مصرف کنندگان هشدار می دهد که برچسب را به دلیل اطلاعات مهم جدید به دقت بخوانند).

برچسب پرچم یک راه حل ایده آل برای شناسایی محصولات و تشخیص آنها از یکدیگر است. اگر محصولات مشابه زیادی دارید که شبیه به هم هستند، برچسب پرچم می تواند راهی برای شناسایی بهتر آنها به شما ارائه دهد. به عنوان مثال کابل های کامپیوتر از این نوع برچسب زیاد استفاده می کنند. اما برچسب پرچم در جواهرات نیز رایج است. در اینجا مغازه ها انگشترها، دستبندها و گردنبندها را با برچسب پرچم برچسب گذاری می کنند.

با یک برچسب پرچم می توانید به روشی ساده اما موثر هدف یک محصول (VGA کابل HDMI) را شناسایی کنید. نام برچسب پرچم از "عنصر پرچم" است که به دلیل کاربرد برچسب ایجاد می شود. برچسب های پرچم بر روی مواد ناهموار تولید می شوند و در اطراف یک محصول خاص قرار می گیرند.

در کنار سازماندهی محصولات شما، یک برچسب پرچم نیز به محصول شما جذابیت بصری بیشتری می بخشد. به این ترتیب شما از رقبا متمایز خواهید شد و فضای بیشتری برای اطلاعات محصول خود خواهید داشت.

از برچسب های پرچم برای اهداف کاربردی و همچنین تجاری استفاده کنید.

اول از همه از اینکه محصول ما - دستگاه لیبل تاشو پرچم نیمه اتوماتیک را انتخاب کردید بسیار سپاسگزاریم. به منظور اجرای کامل عملکردهای این محصول و اطمینان از ایمنی و علایق خود، لطفاً قبل از نصب این راهنما را به دقت بخوانید.

اقدامات احتیاطی ایمنی هنگام کار با برچسب برچسب نیمه اتوماتیک:

• قبل از روشن کردن، لطفاً ولتاژ منبع تغذیه (AC220V)، فشار هوا 4-6 کیلوگرم را تأیید کنید و منبع تغذیه خارجی باید به طور مطمئن به زمین متصل شود.
• سوراخ خنک کننده کیس را مسدود نکنید.
• تکنسین های غیرحرفه ای از باز کردن پرونده منع می شوند.
• هنگامی که تجهیزات در حال کار هستند لمس محدوده عمل اکیداً ممنوع است.
• در صورت خرابی تجهیزات، ابتدا کلید برق را خاموش کنید و تعمیر و نگهداری زنده اکیدا ممنوع است.

عملکرد و پارامترهای دستگاه برچسب زنی نیمه اتوماتیک نوع پرچم:

• این دستگاه برای تا کردن و برچسب زدن سیم ها و میله های گرد و همچنین محصولات جویدن استخوان سگ برای حیوانات خانگی استفاده می شود.
• پارامترهای برچسب قابل اجرا: قطر داخلی سیم پیچ برچسب 76 میلی متر، قطر بیرونی حداکثر 240 میلی متر. (سایر مشخصات باید سفارشی شوند)،
• مواد برچسب: PVC، PET، پارچه، کاغذ و غیره؛
• مشخصات برچسب: با توجه به دستگاه خاص.
• دقت برچسب زدن: ± ≤ 0.2mm.
• ظرفیت: 1500 Pcs/H;
• ابعاد کلی: 630 * 740 * 1040 میلی متر (L * W * H);
• وزن دستگاه: حدود 86 کیلوگرم؛
• نوع قابل اجرا: با توجه به مدل خاص.

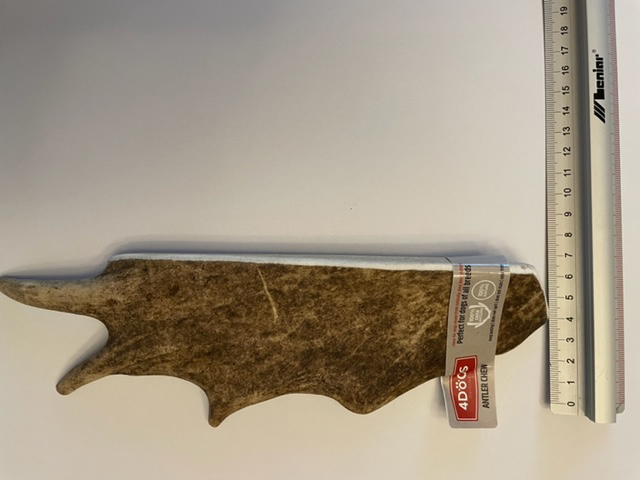

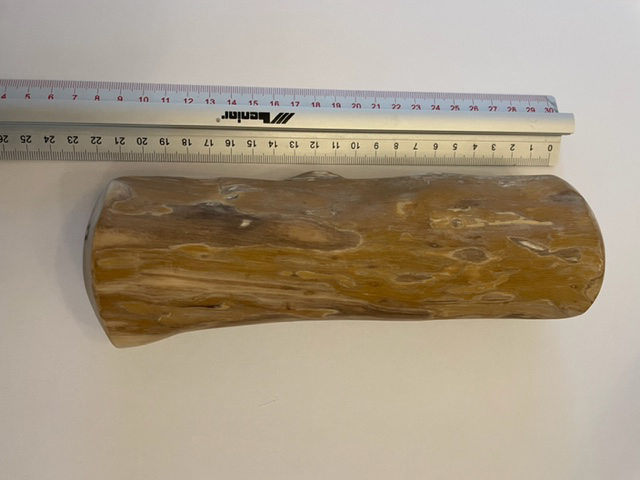

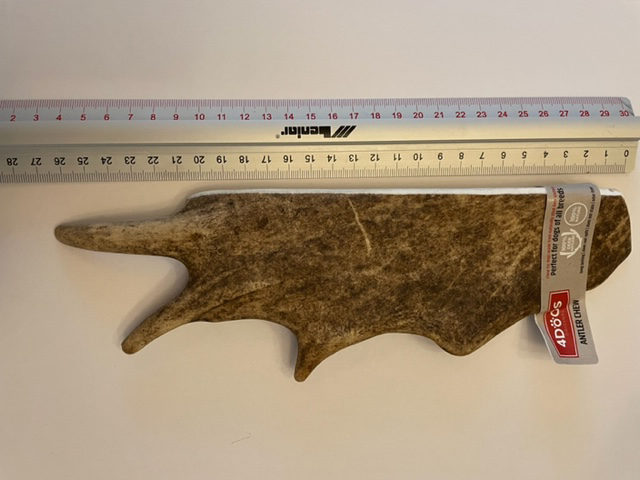

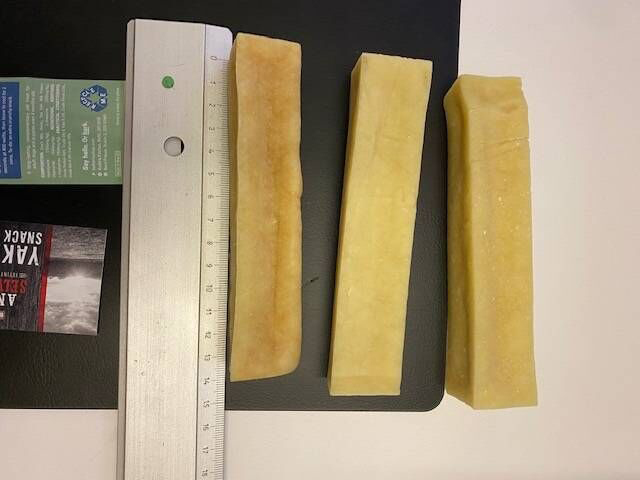

نمونه های استخوان سگ:

دستورالعمل های عملیاتی در دستگاه برچسب زنی نیمه اتوماتیک:

نصب و راه اندازی:

1. تجهیزات را به محل نصب مورد نیاز انتقال دهید.
2. ترمز چرخ جهانی را فشار دهید و چرخ جهانی را ثابت کنید تا پایدار شود.

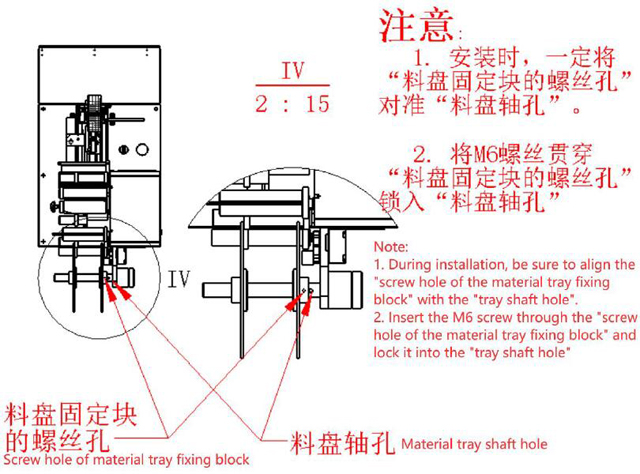

3. نصب حفاظ برچسب: در حین نصب، مطمئن شوید که "سوراخ پیچ بلوک ثابت سینی" را با "سوراخ شفت سینی" تراز کنید و پیچ M6 را از طریق "سوراخ پیچ بلوک ثابت سینی" در "سوراخ شفت سینی" قفل کنید. "

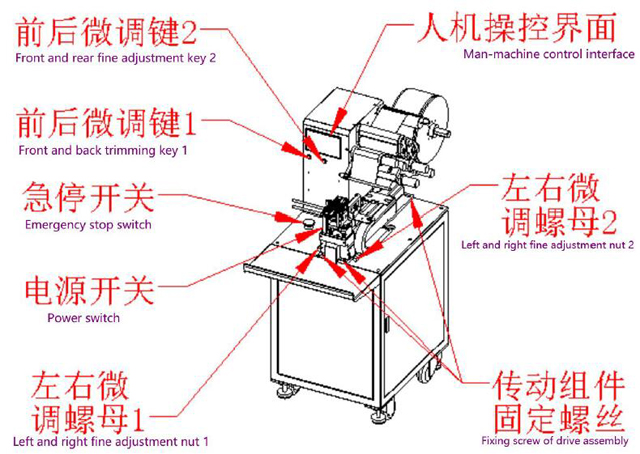

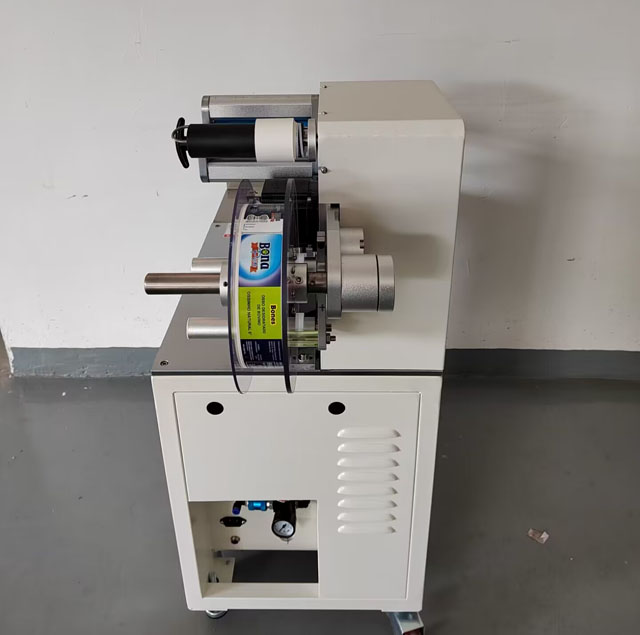

ظاهر تجهیزات، قطعات مهم و رابط کنترل انسان و ماشین

قطعات مهم

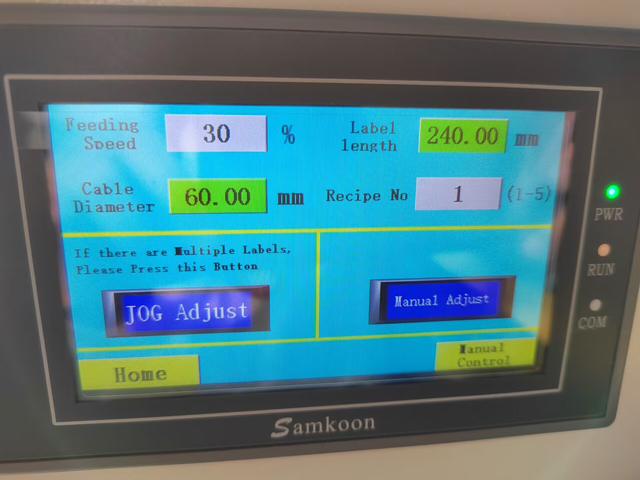

صفحه اصلی.

• مقدار دسته ای: زمانی که خروجی واقعی بزرگتر یا مساوی با خروجی برنامه ریزی شده باشد، تجهیزات کار نمی کنند.
• مقدار: با فشار دادن کلید "Set Zero" می توان تعداد خروجی را بازنشانی کرد.
• برچسب‌گذاری باز شد (برچسب‌گذاری شروع شد)/قفل شد (برچسب‌گذاری به حالت تعلیق درآمد):
• پس از توقف برچسب زدن برای مدت زمان معین ("خود قفل" در صفحه "کنترل دستی" می تواند زمان را تنظیم کند، واحد "ثانیه" است)، سیستم به طور خودکار قفل می شود (برچسب گذاری به حالت تعلیق درآمد)، و این دکمه را برای باز کردن قفل فشار دهید.

پارامترها

• سرعت تغذیه: الف. به سرعت برداشتن برچسب از صفحه جداسازی اشاره دارد که 0-100٪ تنظیم شده است.
• طول برچسب: طول یک برچسب، بر حسب میلی متر.
• شماره دستور: پنج گروه قابل رزرو است.
• Jog: روی این کلید کلیک کنید و سیستم یک بار به طور خودکار برچسب را خارج می کند.
• فشار طولانی و برچسب زدن: این کلید را فشار دهید و نگه دارید تا "OK" ظاهر شود و طول برچسب یک بار به طور خودکار محاسبه می شود.

کنترل دستی

• تأخیر دریافت برچسب: زمان مکث پس از تکمیل برچسب و باز شدن صفحه جذب برچسب.
• سرعت صفحه برچسب: سرعت سر نشانگر دریافت برچسب، تنظیم شده توسط 0-100٪.
• طول برچسب: طول لایه برداری لیبل را از روی صفحه برچسب، برحسب میلی متر کنترل کنید.
• موقعیت فعلی: نمایش فاصله موقعیت در زمان واقعی ماژول انتقال برچسب کشویی، واحد: میلی متر.
• برچسب زدن تاخیری: پس از اینکه سوئیچ القایی توسط سیم فعال شد، برچسب زدن به تاخیر می افتد.
• قفل خودکار: تعیین کنید که چه مدت پس از توقف برچسب به طور خودکار قفل شود.
• Forward: کلید "Forward" را فشار دهید، ماژول درایو برچسب به جلو می لغزد و این عملکرد می تواند فاصله موقعیت دریافت علامت را تنظیم کند.
• برگشت: کلید "بازگشت" را فشار دهید، ماژول درایو برچسب به عقب می لغزد و این عملکرد می تواند فاصله موقعیت اصلی برچسب را تنظیم کند.
• تنظیم مجدد: کلید تنظیم مجدد را تکان دهید تا سر برچسب به صفر برگردد.
• دمیدن لوله: روی این کلید کلیک کنید تا هوا در لوله دمیده شود.
• مکش استاندارد: روی این کلید کلیک کنید تا صفحه استاندارد مکش شود.
• Fit: کلید "fit" را فشار دهید و سیلندر هوا که توسط صفحه خالی مستقیم بسته شده است و سیلندرهای متحرک بالا و پایین ماژول قرار دادن مهار سیم حرکت می کند.
• دمیدن لیبل: روی این کلید کلیک کنید تا صفحه لیبل برای دمیدن به بیرون بکشید.
• Label out: این کلید را فشار دهید و نگه دارید تا برچسب خارج شود.
• اکشن سریال/تک اقدام: اکشن سریال به تکمیل یک چرخه تولید در هر بار آغاز شدن اشاره دارد، و اکشن منفرد به تکمیل یک اقدام واحد در هر بار شروع اشاره دارد.

روش عملیات:

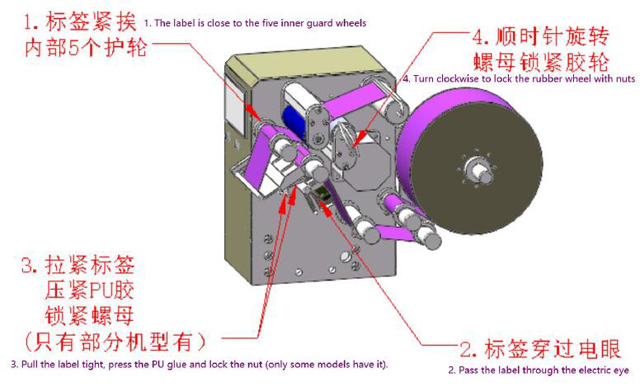

برای نصب لیبل، مطابق شکل زیر، لیبل را روی ماژول لیبل stripping نصب کنید.

راه اندازی کنید

کلید پاور را در جهت عقربه های ساعت بچرخانید تا برق روشن شود. کلید توقف اضطراری را فشار دهید و آن را در جهت عقربه های ساعت بچرخانید تا بازنشانی شود.

تغییر خط و تنظیم ماشین

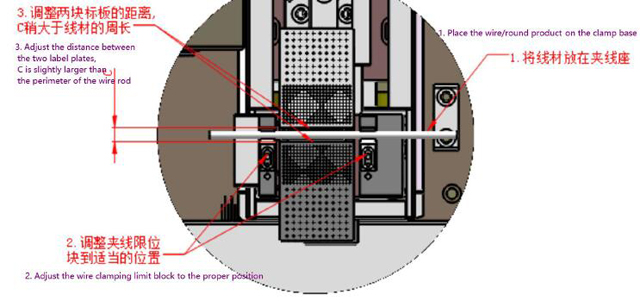

با توجه به قطر سیم، فاصله پایه سیم کشی و برد را مطابق شکل زیر تنظیم کنید

در شکل 3، عرض کاغذ پشتی و قطر سیم را به ترتیب در ستون عرض کاغذ پشتی وارد کنید.

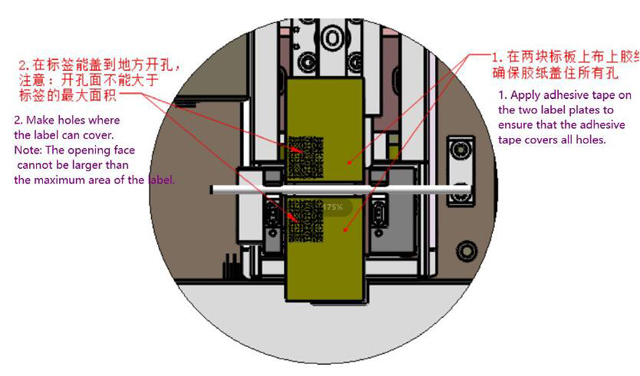

نوار چسب بزنید و سوراخ ایجاد کنید

جلو و عقب برچسب در یک راستا قرار ندارند

در فرآیند تولید، اگر برچسب در جلو و پشت تراز نباشد، می‌توانید مستقیماً آن را در ستون «عرض کاغذ پایین» تنظیم کنید، همچنین می‌توانید روی «کلید تنظیم خوب جلو و عقب 1» و «خوب جلو و عقب» کلیک کنید. کلید تنظیم 2" برای تنظیم، و هر بار که کلیک می کنید 0.1 میلی متر را تغییر دهید.

برچسب چپ و راست تراز نیستند

اگر پس از تا شدن لیبل، سمت چپ و راست لیبل در یک راستا قرار نگرفت، ابتدا چهار پیچ ثابت مجموعه درایو را باز کنید، سپس مهره های تنظیم ریز چپ و راست را با توجه به جهت انحراف و درجه برچسب تنظیم کنید. و در نهایت چهار پیچ ثابت مجموعه درایو را قفل کنید.

تعمیر و نگهداری تجهیزات کاربردی برچسب نوع پرچم:

• فشار سنگین به شدت ممنوع است، لطفا در هر زمان تمیز نگه دارید.
• روغن کاری و نگهداری دستگاه طبق برنامه؛
• ماهی یکبار روغن روان کننده را به موقعیت متحرک صفحه برچسب اضافه کنید
• به طور مرتب بررسی کنید که آیا روغن روان کننده در فنجان روغن جداکننده آب و روغن وجود دارد یا خیر. اگر نه، آن را به موقع پر کنید.
• سایش تسمه سنکرون در تمام قسمت های دستگاه را هر سه ماه یکبار بررسی کنید
