برچسب سیم کابل نیمه اتوماتیک چاپ-اعمال دستگاه لیبلینگ تاشو

استیکر سیم کابل نیمه اتوماتیک چاپ-اعمال تاشو ماشین برچسب زدن

مدل: VK-T807
دقت برچسب زدن: ± 0.2 میلی متر؛
سرعت برچسب زدن: 1500-1800 عدد در ساعت
نوع قطر سیم کوچک: سرعت 2000p PCs/H
اندازه محصول قابل اجرا: نوع پایه: قطر: 6 ~ 15 میلی متر
نوع قطر کوچک: 1 ~ 5 میلی متر
نوع قطر بزرگ: بیش از 15 میلی متر باید سفارشی شود
اندازه برچسب قابل اجرا: طول: 25 ~ 210 میلی متر محصولات خارج از این محدوده باید سفارشی شوند عرض: 10 ~ 65 میلی متر
اندازه کلی: 850*650*1300 طول × عرض × ارتفاع، برچسب بلند ابعاد عرض را افزایش می دهد
منبع تغذیه مناسب: 220v/50Hz;
وزن کلی: 128 کیلوگرم

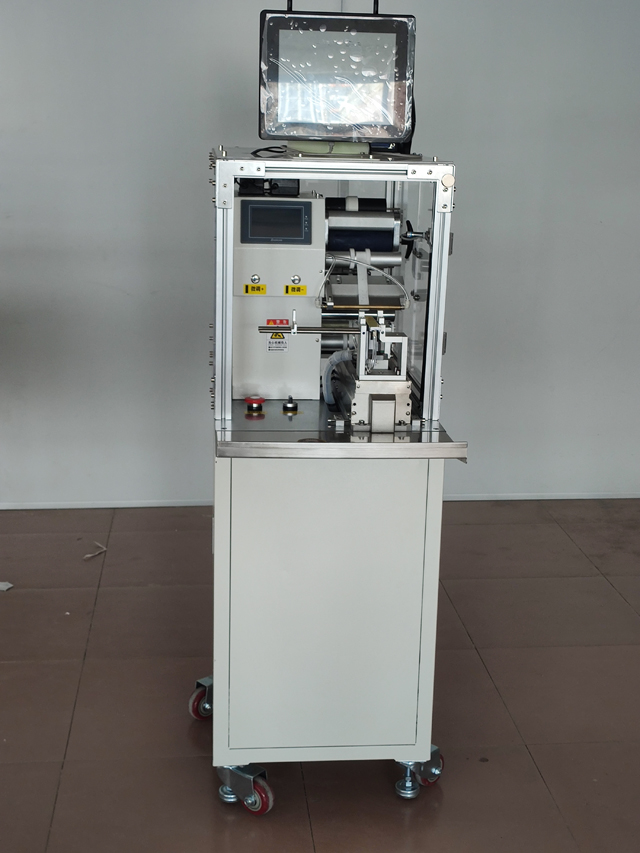

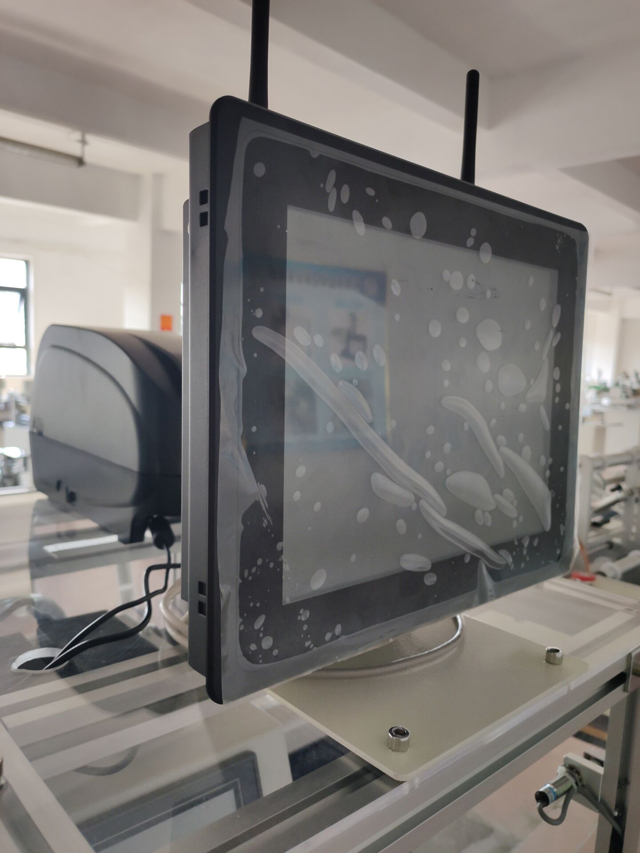

کد Qr با بخش چاپگر بلادرنگ

پارامترهای فنی مدل استاندارد، سایر الزامات و عملکردهای خاص، می توانند سفارشی شوند.

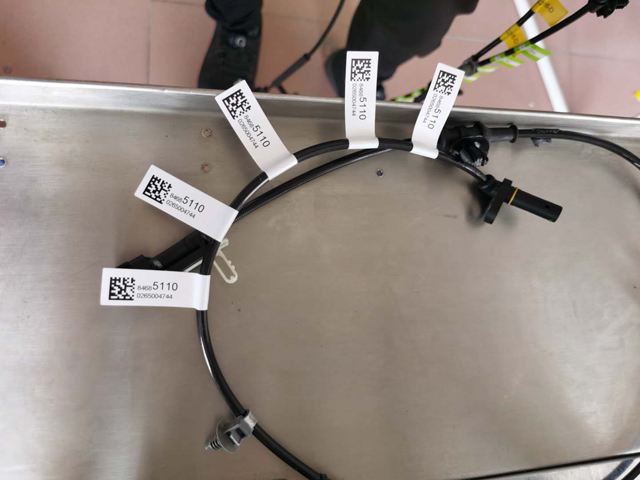

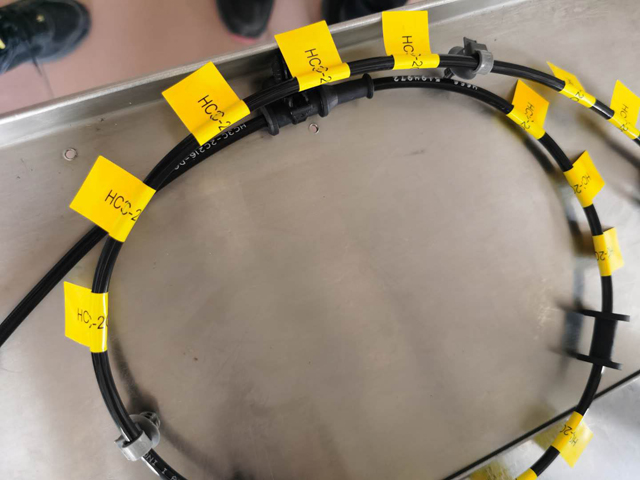

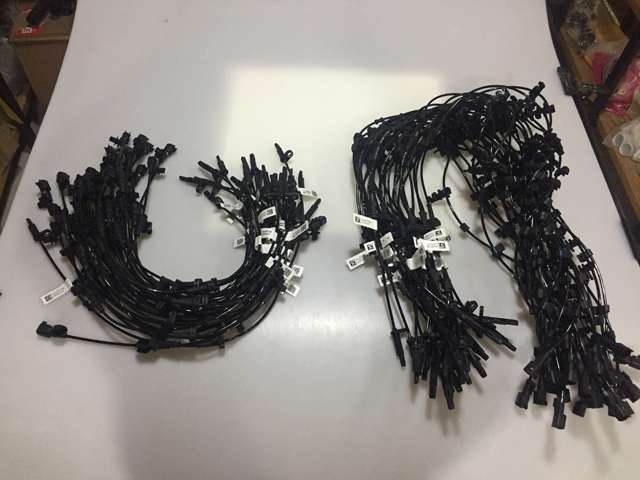

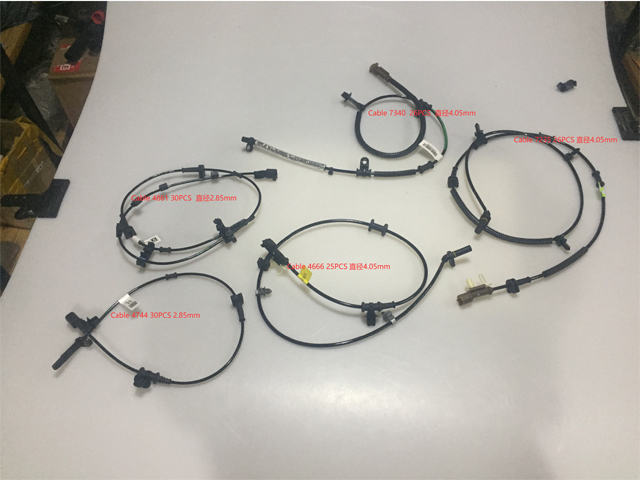

قابل استفاده برای برچسب های تاشو بر روی انواع سیم ها و کابل ها مانند خطوط برق، کابل های جانبی کامپیوتر، کابل های حسگر الکترونیکی، کابل هدفون، خطوط برق، خطوط فیبر نوری، خطوط کابل، کابل های لوله، کابل های USB، کابل های فکس / چاپگر و غیره

قابل استفاده برای اندازه محصولات طیف گسترده، آسان برای تنظیم و جایگزینی محصولات مختلف.

فرآیند عملیات:

اصل اصلی: سنسور عبور محصول را تشخیص می دهد، سیگنال بازگشت به سیستم کنترل برچسب زدن، سیگنال پردازش شده از طریق پردازش PLC، تحویل برچسب به موقعیت از پیش تعیین شده محصول در زمان مناسب، زمانی که محصول از مکانیزم پوشش عبور می کند، برچسب ها جامد پوشانده می شوند. اقدام تکمیل شد

رویه: قرار دادن محصول -> تشخیص محصول (به طور خودکار) -> برچسب زدن (به طور خودکار) -> پوشش (به طور خودکار) -> جمع آوری محصول دارای برچسب.

ویژگی ها

طیف گسترده ای از برنامه های کاربردی، مناسب برای محصول با مشخصات مختلف؛

استفاده راحت، تنظیم طیف گسترده، برچسب زدن روی محصولات با مشخصات مختلف.

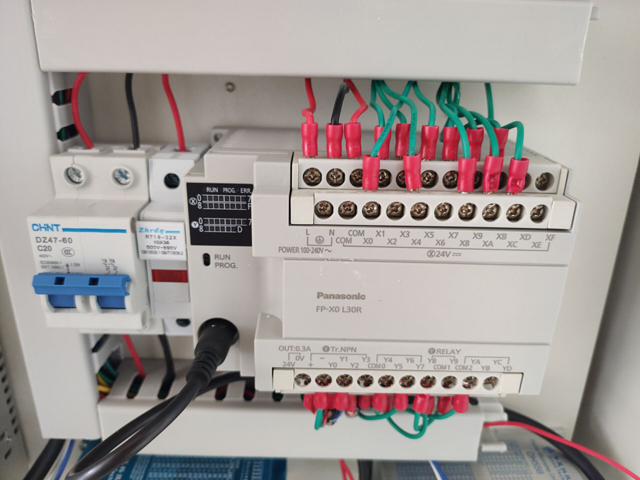

پایداری بالا، سیستم کنترل الکترونیکی پیشرفته متشکل از چشم برقی برچسب پاناسونیک PLC آلمان، تجهیزات پشتیبانی 7 × 24 ساعت کار.

محدوده کاربرد:

برچسب قابل اجرا: برچسب / فیلم خود چسب، کد نظارت الکترونیکی، بارکد و غیره.

کاربرد: سیم و کابل، عرض بزرگ، چند مشخصات، محصولات برچسب تاشو با دقت بالا.

صنعت قابل استفاده: به طور گسترده در صنایع الکترونیک، سیم، کابل و سایر صنایع استفاده می شود.

کاربرد: برچسب زدن سیم ها، برچسب زدن لوازم جانبی کامپیوتر، کابل USB و غیره.

دستگاه تاشو را می توان تنظیم کرد، محدوده غیر محصول را می توان با توجه به نمونه های مشتری سفارشی کرد.

چگونه می توان با دستگاه لیبلینگ کار کرد؟

لطفاً ولتاژ منبع تغذیه (ac220v)، فشار هوا 4-6 کیلوگرم، و منبع تغذیه خارجی باید قبل از شروع کار دارای زمین قابل اطمینان باشد.

منبع تغذیه.

سوراخ خنک کننده شاسی را مسدود نکنید.

تکنسین های غیر حرفه ای به شدت باز شدن شاسی را ممنوع می کنند.

محدوده عملیاتی تماس با بدن در هنگام کار با تجهیزات اکیداً ممنوع است.

هنگامی که تجهیزات از کار می افتند، ابتدا کلید برق باید بسته شود و تعمیر و نگهداری برقی به شدت ممنوع است.

این دستگاه برای عملیات تا کردن و برچسب زدن دسته سیم و میله گرد استفاده می شود.

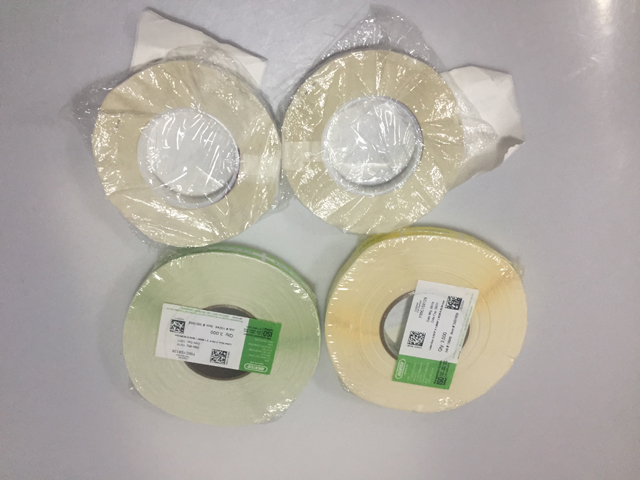

پارامترهای برچسب قابل اجرا: قطر داخلی 76 میلی متر رول برچسب و قطر بیرونی حداکثر 240 میلی متر. (سایر مشخصات باید ثابت شود). مواد برچسب: پی وی سی، حیوان خانگی، پارچه، کاغذ و غیره؛ مشخصات برچسب: با توجه به دستگاه خاص

دقت برچسب زدن: = 0.2mm;

ظرفیت: 1500 عدد در ساعت;

اندازه بیرونی: 630*740*1040 میلی متر (l*w*h);

وزن دستگاه: حدود 86 کیلوگرم؛

مهار سیم قابل اجرا: با توجه به دستگاه خاص

شرح عملیات

نصب و راه اندازی:

دستگاه را به محل نصب مورد نیاز منتقل می کند.

ترمز چرخ جهانی را زیر پا گذاشت و چرخ جهانی را ثابت کرد تا صاف شود.

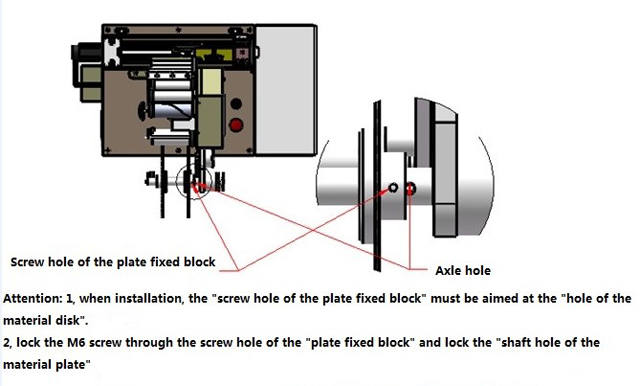

صفحه بافل برچسب: هنگام نصب باید "سوراخ پیچ بلوک ثابت کننده دیسک" را به "سوراخ شفت مواد" ثابت کنیم و پیچ m6 را از سوراخ پیچ بلوک ثابت کننده مواد بپیچانیم و آن را در سوراخ محور قفل کنیم. سینی مواد

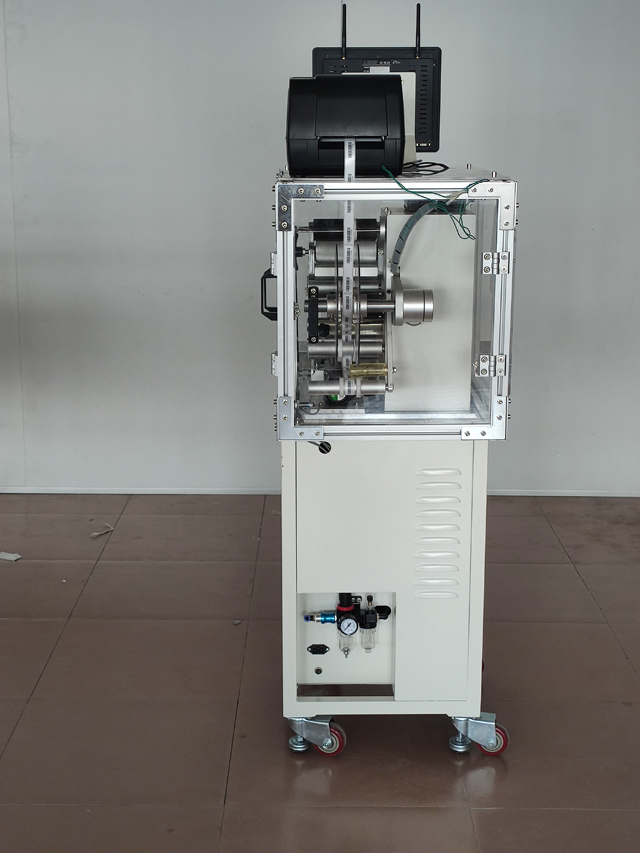

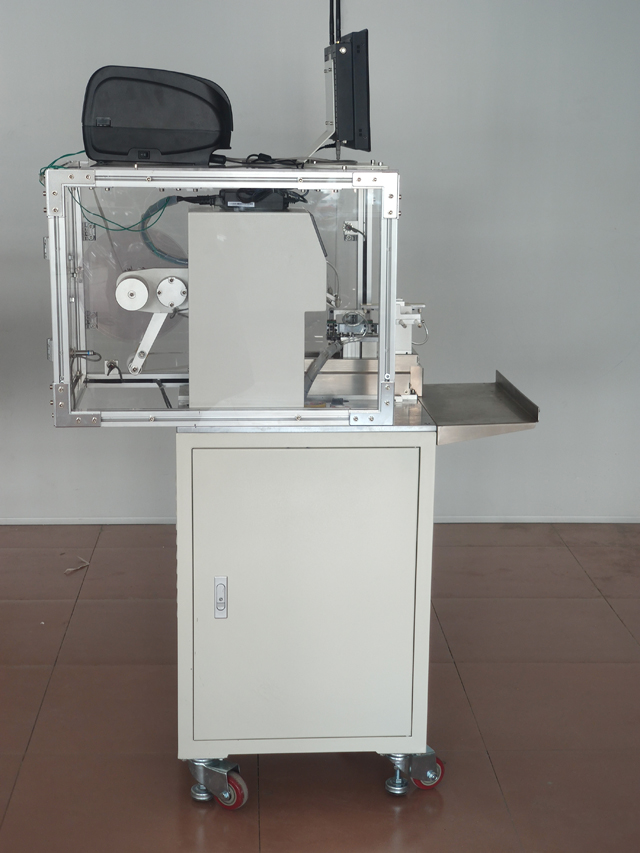

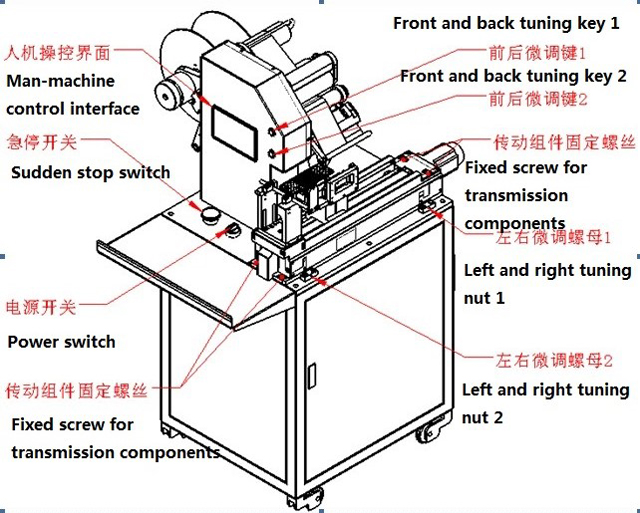

ظاهر تجهیزات، قطعات مهم و رابط کنترل انسان و ماشین

قطعات مهم

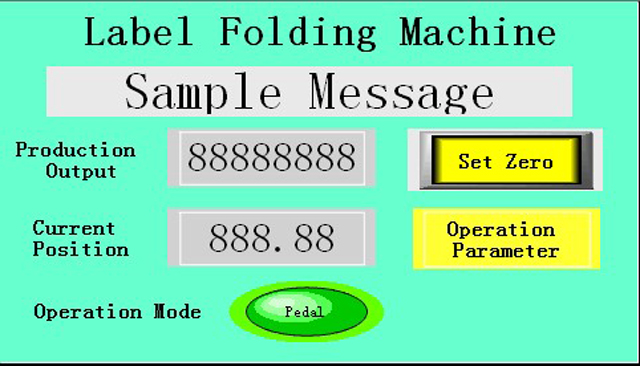

تصویر اصلی

خروجی: شمارش ظرفیت، کلید "خروجی صفر" را به صفر فشار دهید.

موقعیت فعلی: نمایش فاصله موقعیت در زمان واقعی حالت کشویی ماژول انتقال برچسب، واحد میلی متر.

حالت عملیات "اتوماتیک" و "آج پا" دو نوع است.

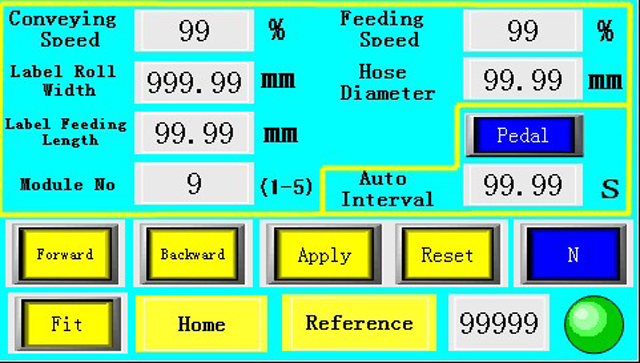

پارامترهای کاربر

سرعت تخته استاندارد: سرعت عملکرد تابلوی نشانگر، با توجه به 0-100٪ تنظیم می شود.

سرعت علامت گذاری: به سرعت برچسب برداشته شده از صفحه استریپر اشاره دارد که 0-100٪ تنظیم شده است.

عرض کاغذ پایین: عرض کاغذ لیبل، واحد میلی متر.

قطر سیم: ورودی قطر تک سیم، سیم مسطح یا ورودی چند سیم به طور مستقیم برای مبارزه با ضخامت مضاعف، میلی متر.

طول علامت گذاری: طول برچسب را از صفحه استریپر، واحد میلی متر کنترل کنید.

جلو: کلید "به جلو" را فشار دهید، ماژول درایو برچسب به جلو می لغزد، این عملکرد می تواند فاصله موقعیت هدف را تنظیم کند.

بازگشت: کلید "بازگشت" را فشار دهید، ماژول درایو برچسب به عقب برمی گردد، این عملکرد می تواند فاصله موقعیت نقطه برچسب گذاری را رفع اشکال کند.

Fit: کلید "fit" را فشار دهید، سیلندر گیره صفحه هوا مستقیم و ماژول قرار دادن دسته سیم، سیلندرهای متحرک بالا و پایین را حرکت می دهند. این عملکرد می تواند فاصله بین دسته سیم و گیره صفحه خلاء را رفع اشکال کند.

تنظیم مجدد: پس از دکمه تنظیم مجدد، هدر را به صفر برگردانید.

برق: پس از تعویض مشخصات مختلف کاغذ پایه لیبل، کلیدهای الکتریکی را طولانی فشار دهید تا سیستم به طور خودکار برچسب ها و نفوذ کاغذ پایین را یاد بگیرد.

روش عملیات:

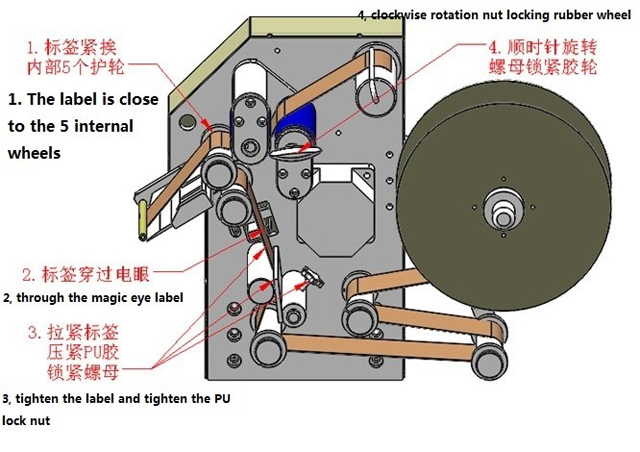

برچسب نصب شده است و برچسب به صورت زیر روی ماژول stripper نصب می شود.

کلید پاور را در جهت عقربه های ساعت بچرخانید و برق را روشن کنید. کلید توقف را فشار داده و در جهت عقربه های ساعت بچرخانید.

دستگاه سوئیچینگ و تنظیم

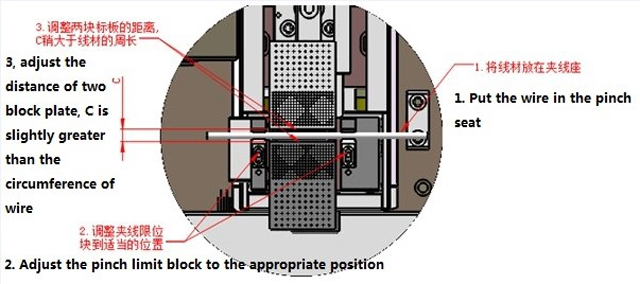

با توجه به قطر سیم، تنظیم، محل اتصال، فاصله بین صفحات مانند شکل زیر

عرض کاغذ پایین را در عرض کاغذ پایین شکل 3 وارد کنید و قطر سیم را به قطر سیم وارد کنید.

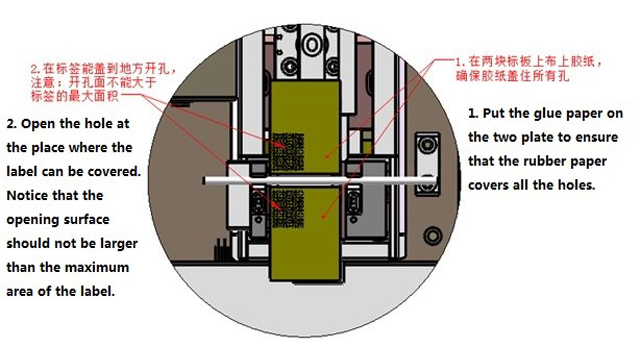

نوار چسب و دهانه

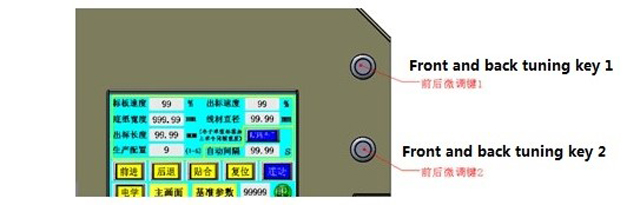

در فرآیند تولید، اگر برچسب قبل و بعد از لیبل تراز نباشد، می توان آن را مستقیماً در ستون "عرض کاغذ پایین" تنظیم کرد. همچنین می توانید حرکت "کلید تون جلو و عقب "1" تنظیم کلید میکرو کوک 2" جلو و عقب، هر حرکت را به 0.1 میلی متر تغییر دهید.

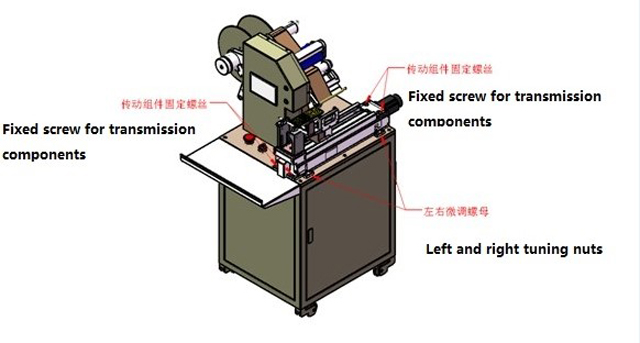

دستگاه تنظیم چپ و راست را برچسب بزنید

اگر برچسب ها تا شده باشند، اگر سمت چپ و راست هم تراز نیستند، چهار جزء انتقال باید شل شوند، سپس مهره های پیرایش چپ و راست باید بر اساس جهت انحراف و درجه برچسب ها تنظیم شوند. در نهایت، چهار جزء انتقال باید قفل شوند.

تعمیر و نگهداری و تعمیر و نگهداری

اکیداً فشار را ممنوع کنید، لطفاً در هر زمان تمیز نگه دارید.

به منظور روغن کاری به موقع دستگاه. موقعیت فعال صفحه استاندارد یک بار در ماه اضافه می شود. اگر زمان بندی روغن روانکار وجود دارد، فنجان جداکننده را بررسی کنید، اگر مکمل به موقع نیست.

سه ماه برای بررسی سایش کمربند سنکرون در قسمت های مختلف دستگاه
