دستگاه لیبلینگ نورد بطری های مربع تخت پنوماتیک با کدگذار

• طول برچسب: 10 میلی متر تا 150 میلی متر
• عرض برچسب را اعمال کنید: 10 میلی متر تا 150 میلی متر
• قطر داخلی رول کاغذ را اعمال کنید: 40 میلی متر یا 76 میلی متر
• قطر خارجی رول کاغذ: φ≤250 میلی متر
• دمای داخلی: -10 درجه سانتیگراد تا 40 درجه سانتیگراد
• رطوبت داخلی: 35 ~ 85 ﹪
• منبع تغذیه: 220 ولت، 50 هرتز
• ابعاد کلی: 550*550*650 (L*W*H)
• وزن: 78 کیلوگرم

دستورالعمل های عملیاتی تجهیزات در دستگاه لیبلینگ نورد:

مدل دستگاه: VK-T805

نام: ماشین آلات برچسب زنی بطری های تخت و گرد نیمه اتوماتیک

شرایط برای عملکرد دستگاه لیبلینگ نورد

1. استفاده از این دستگاه در محیط های زیر اکیدا ممنوع است

2. مطمئن شوید که پریز برق و رابط منبع تغذیه می توانند در تماس نزدیک باشند یا اینکه تماس های شل ممکن است منجر به خطر آتش سوزی شود.

3. اجسام سنگین را روی سیم برق قرار ندهید و سیم برق آسیب دیده ممکن است باعث برق گرفتگی یا خطر آتش سوزی شود.

4. قبل از تمیز کردن یا در روغن ضد زنگ، حتما کابل برق را از دستگاه جدا کنید، در غیر این صورت در خطر آتش سوزی و آسیب به تجهیزات هستید.

5. از پریز برق شل یا آسیب دیده یا خطرات شوک الکتریکی و آتش سوزی استفاده نکنید.

6. استفاده از زمین صحیح، استفاده از خروجی به درستی زمین نمی شود باعث خطر برق گرفتگی و آسیب به تجهیزات می شود.

7. هنگام لمس پریز برق یا خطر برق گرفتگی دست را خیس نکنید.

8. هنگامی که دستگاه تلفن همراه، مطمئن شوید که سیم برق از منبع تغذیه، و یا آنها را از خطر آتش سوزی و آسیب به تجهیزات.

9. در استاندارد ولتاژ/جریان مناسب با استفاده از دستگاه ها، بدون ولتاژ/جریان مناسب، کار منجر به خطر برق گرفتگی، آتش سوزی یا آسیب به تجهیزات شما می شود.

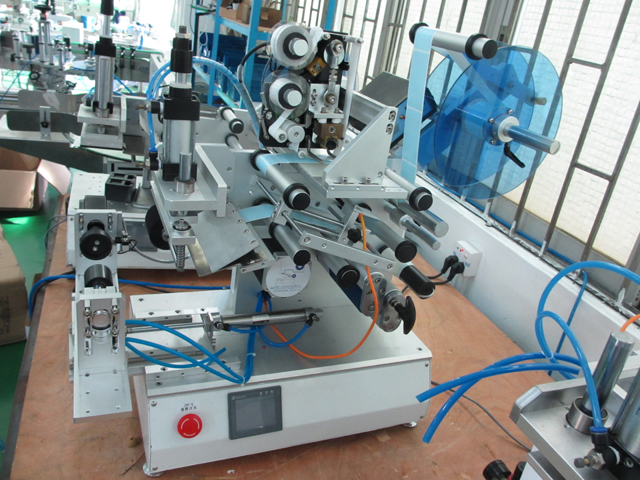

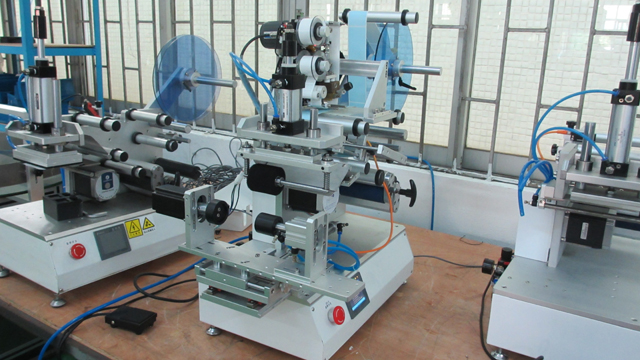

دستگاه لیبلینگ VK-T805

معرفی دستگاه لیبل زنی

دستگاه برچسب زنی به طور خودکار با نام کوتاه یک دستگاه اتوماسیون روی سطح محصول برچسب چسبانده می شود، می تواند جایگزین برچسب زدن دستی شود، کارایی و کیفیت تولید را بهبود بخشد. با توجه به درجه اتوماسیون را می توان به ماشین های برچسب زنی دستی، ماشین های لیبل زن نیمه اتوماتیک و ماشین های برچسب زنی اتوماتیک تقسیم کرد. با توجه به شکل محصول را می توان به دستگاه برچسب زدن بطری دور، دستگاه برچسب زنی جزئی و دستگاه برچسب زدن بطری با شکل خاص تقسیم کرد. با توجه به برچسب زدن و قرار دادن محصول را می توان به ماشین های برچسب زنی عمودی و افقی تقسیم کرد.

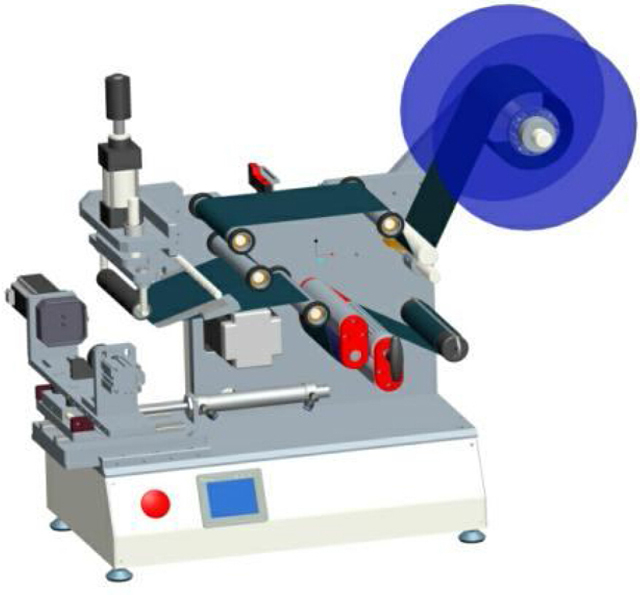

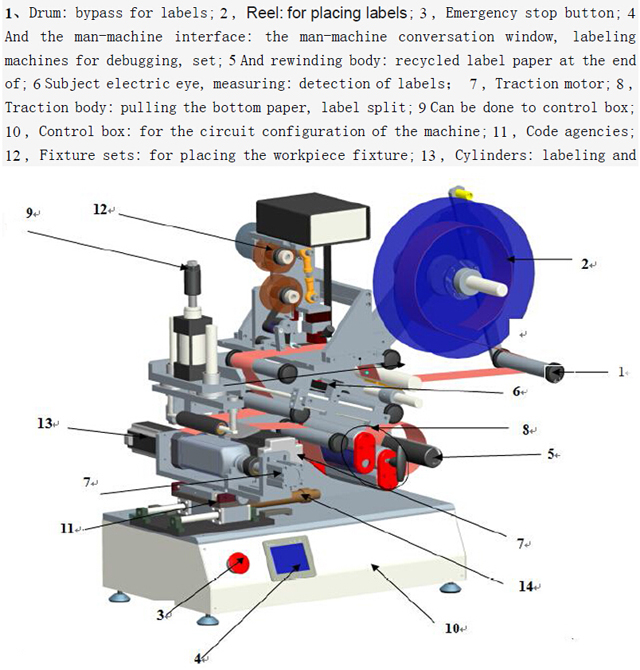

توضیح طراحی روی مدل VK-T805:

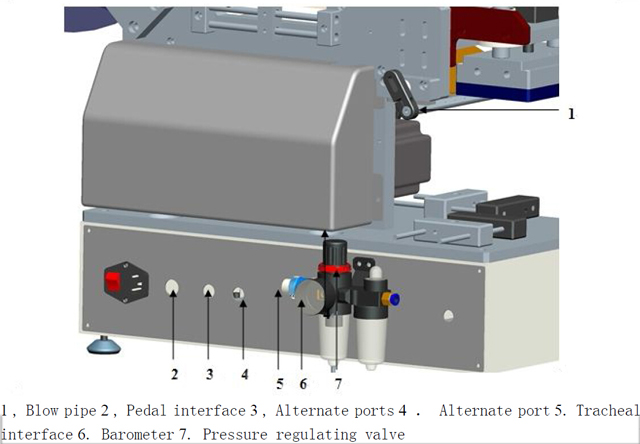

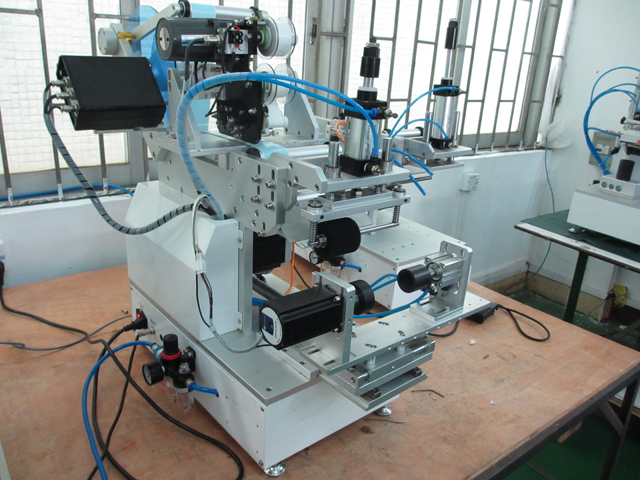

پشت دستگاه

پارامترهای فنی:

1. طول برچسب را اعمال کنید: 10 میلی متر ~ 150 میلی متر

2. عرض برچسب را اعمال کنید: 10 mm~150 mm

3. قطر داخلی رول کاغذ را اعمال کنید: 40 میلی متر یا 76 میلی متر

4. قطر خارجی رول کاغذ: φ≤250 میلی متر

5. دمای داخلی: -10 ° C ~ 40 ° C

6. رطوبت داخلی: 35 ~ 85 ﹪

7. منبع تغذیه: 220 ولت، 50 هرتز

8. ابعاد کلی: 550*550*650 (L*W*H)

9. وزن: 78 کیلوگرم

دامنه

1. به طور گسترده در صنایع غذایی، دارویی، آرایشی و بهداشتی، آرایشی، الکترونیک و سایر صنایع استفاده می شود.

2. برای محصولات نیمه تمام یا محصولات نهایی در لیبلینگ نیمه اتوماتیک روی سطح چاپی و قوس جزئی.

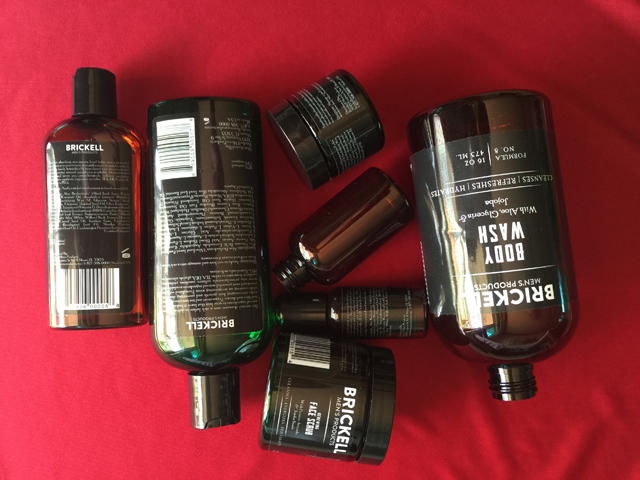

3. می تواند بطری های تخت یا گرد یا بیضی یا سایر اشکال را برچسب گذاری کند تصاویر نمونه را به صورت زیر ببینید:

تئوری برچسب زدن

1. سیستم انتقال: موتور رانده شده توسط سیستم درایو تسمه تایم و موسسات دریافت کننده، انگیزه ای را برای تقسیم لیبل فراهم می کند، در نتیجه دستیابی به جداسازی و بازیافت کاغذ در انتهای برچسب.

2. سیستم کنترل: این دستگاه با استفاده از کنترل های ترکیبی برق و گاز، چشم های الکتریکی (حسگرها) و سوئیچ پایی سیگنال دریافتی را به PLC در پردازنده مرکزی مطابق با برنامه تنظیم شده برای پردازش ارسال می کند و از این طریق به حذف، مکیدن، ویرایش برچسب ها و شمارش می رسد. تابع

فرآیندهای عملیاتی

برچسب Install را روشن کنید با برچسب تنظیم برقی قابل تنظیم اصلاح شد

روشن/خاموش کردن

روشن کردن:

1. در اطراف دستگاه و تمیز کردن، برای پدیده شل بررسی کنید.

2. سیم برق را برچسب زدن و به پشت پریز برق وصل کنید و کلید کنار پریز برق باز است.

3. سر دیگر سیم برق را به پریز AC وصل کنید، با استفاده از ولتاژ 220 ولت، 50 هرتز.

4. پانل اصلی سوئیچ توقف اضطراری برای باز کردن

5. دسترسی گاز فشار بالا به سوراخ (و تأیید کنید که سوئیچ باز است)

خاموش شدن:

1. در صورت استفاده معمولی، می توانید سیم برق را از پریز برق متناوب وصل کنید یا کلید توقف اضطراری را مستقیماً فشار دهید.

توجه!!!

2. سیم برق یا منبع تغذیه را در هنگام تماس خیس وصل نکنید، باعث برق گرفتگی می شود.

3. اجسام سنگین را روی سیم برق قرار ندهید.

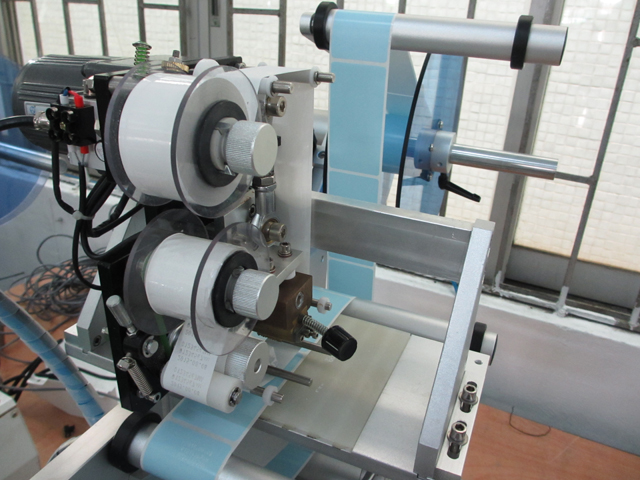

تنظیمات را بررسی کنید

1. برچسب های "1" در اطراف، بسته به برچسب در آن سمت از حجم، در حجم در سطوح از روش بای پس نمودار پیروی می کنند.

2. "2" بدنه بستن، دور بویه اول آزاد، پس از یک بار دیگر فشرده.

3. با مشاهده چشم غیرمسلح، مشاهده بر روی برچسب بعد از "5" در صفحه لایه برداری، تگ جدا می شود تا در موقعیت کسری موثر از سر مکش، نشان داده شده در شکل قبل، اگر درست نباشد، برچسب باید تنظیم خشن باشد.

4. در سرویس "3" و "4" بین برچسب ها برای تشخیص چشم الکتریکی، اطراف طولانی با برچسب باید تست شود زمانی که سوراخ شکاف چشم جادویی به منظور آزمایش چشم الکتریکی می تواند تغییرات بین برچسب و برچسب را تشخیص دهد، چشم الکتریکی برای مجموعه های بیشتر به بخش "تنظیمات چشم برقی" مراجعه کنید.

5. پس از پایان "6" بدنه کششی، باید کاملا مطابق با شکل "S" در اطراف قانون و دسته "T" به طور محکم با وضعیت مشخص شود، در غیر این صورت باعث می شود پیشنهادی مجاز نباشد یا قادر به کشیدن آن نباشد. انتهای کمربند

6. "7" برای سیم پیچ بدنه، محور و گیره های فولادی سیاه گرد برای فعالیت ها، انتهای گیره گیره کاغذ.

تصحیح شد

1. پس از تکمیل موارد فوق، روی دکمه "اتوماتیک / دستی" پانل به وضعیت "دستی"، لطفاً مطمئن شوید که برق وصل و روشن است، و سپس کلید "دویدن" را فشار دهید، کشش کاغذ پایین را حدود 0.5 می کشد. متر، طوری طراحی شده است که کاغذ پایین را آزاد و صحیح می کند.

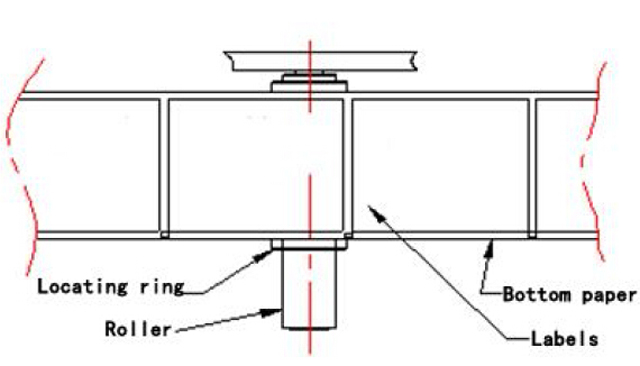

2. هنگامی که کاغذ پایین به طور خودکار تصحیح شد، همه ما غلتک ها را روی دایره محدود تنظیم می کنیم، مرجع نشان داده شده در نمودار قبلی، دایره حد را در دو طرف کاغذ حرکت می دهیم.

چشم برقی را حرکت دهید

1. بر روی سطح دکمه "به طور خودکار / دستی" به "دستی"، سپس دکمه "دویدن" را فشار دهید، این بار با مشاهده چشم غیر مسلح هیئت مدیره لایه برداری، بنابراین برچسب ها از پانل های نوار 0~1mm می تواند باشد.

2. سپس چشم الکتریکی تست برچسب را حرکت دهید، بین آن برچسب ها و برچسب ها انتهای کاغذ قرار دهید، به چراغ های چشمی الکتریکی تست توجه کنید، زمانی که چشم های الکتریکی تشخیص از روی برچسب یا از انتهای برچسب های کاغذی حرکت می کنند، چراغ ها بین آنها جابجا می شوند. روشن و روشن نیست.

ابعاد در نمودار بالا، اطمینان حاصل کنید که سر مکش از پانل های نوار 0.5 ~ 1 میلی متر فاصله دارد، می توانید برای تنظیم پیچ ها را باز کنید.

به طوری که می توانید از انتقال صاف به سر مکش موقعیت برچسب اطمینان حاصل کنید. (معمولاً این موقعیت به خوبی تنظیم شده است)

توجه!!!

1. فشار دادن تسمه و دستگاه های قفل را بازنشانی کنید، در غیر این صورت منجر به پیشنهاد دقیق نمی شود.

2. بررسی می کند که آیا تست چشم الکتریکی با، در غیر این صورت باعث برچسب مداوم می شود.

3. سیستم درایو را از نظر گیره بررسی کنید، در غیر این صورت منجر به کشیدن کاغذ پایین نمی شود.

ست چشم جادویی

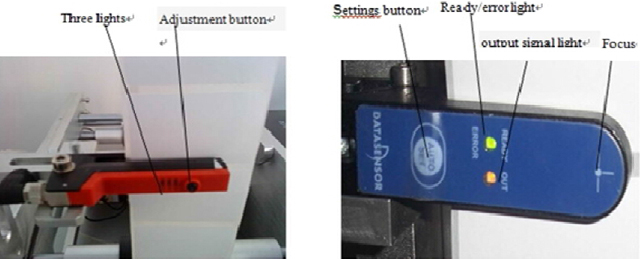

علامت گذاری چشم الکتریکی (در اینجا فقط برای اهداف تصویری ارائه شده است، و به این معنی نیست که مشتریان پیکربندی مدل را خریداری کرده اند)

چپ برای آلمان Dr easy logging GS-63 Electric eye، سمت راست برای ایتالیا ساقه SR21-IR Electric eye. آنها معمولاً برای شناسایی برچسب ها استفاده می کنند. در اینجا روش های تنظیم آنها آمده است

1، دکتر آسان ورود GS-63 تنظیم چشم برق:

دلیل: برای شناسایی شکاف بین برچسب ها بسته به ضخامت. (از طریق نفوذ نور در جایی که برچسب وجود ندارد و هیچ نفوذی وجود دارد برچسب هایی برای شناسایی وجود دارد) برای ضخامت خاصی از برچسب های کاغذی یا برچسب های دیگر اعمال می شود.

دستورالعمل دستگیره: چراغ سبز: چراغ برق

چراغ زرد: برای شناسایی چراغ های وضعیت (چراغ زرد روشن است، سیگنال خروجی وجود دارد)

دکمه تنظیم: برای تشخیص برچسب ها با تنظیمات مختلف تنظیم شده است

اول از همه برچسب ها را از طریق چشم جادویی مانند نمودار زیر: اگر برچسب ها را بکشید، چراغ های زرد در شکاف بین برچسب ها و برچسب روشن می شوند، برچسب خاموش است، نمی توانید تنظیم مجدد کنید، می توانید مستقیماً استفاده کنید. هنگامی که نور زرد جامد است یا اغلب توسط کیس منتشر می شود، باید چشم الکتریکی را مجددا تنظیم کنید. به صورت زیر تنظیم کنید: ابتدا برچسب هایی که از طریق چشم جادویی فرورفتگی u شکل نشان داده می شوند، برچسب هایی وجود دارد که چشم برقی در داخل شکاف قرار داده شده است، دکمه تنظیم را به مدت 3 ثانیه فشار دهید و نگه دارید، می توانید چشم برقی را که چراغ های زرد چشمک می زند ببینید، سپس رها کنید. دکمه را، در جایی که هیچ برچسبی وجود ندارد (فقط روی انتهای کاغذ برچسب بزنید) در شکاف چشم جادویی، دکمه تنظیم را به مدت 8 ثانیه فشار دهید و نگه دارید و سپس دکمه را در این مرحله رها کنید، راه اندازی کامل شد. برچسب چشم برق در یک مخزن بکشید، شما می توانید ببینید که برچسب وجود دارد چراغ های زرد خاموش، دفاتر شکاف در برچسب با برچسب، چراغ های زرد روشن هستند.

رکاب ایتالیایی SR21-IR تنظیم چشم برقی:

متعلق به چشم الکتریکی Groove، از طریق میزان نفوذ نور به قدرت تمایز بدون برچسب، مواد کاغذی و مواد برچسب را در انتهای یک برچسب مختلف اعمال کنید.

اصل تشخیص، پرتوهای نوری شلیک شده با چشم برقی شیار، برای دریافت از طرف دیگر، زمانی که برچسب های میانی، مقدار تغییر نور را دریافت می کنند، با تنظیم آستانه، هیچ برچسبی برای شناسایی وجود ندارد.

روش تنظیم

1) هنگامی که "آماده" هنگامی که چراغ ها، برچسب تمرکز چشم الکتریکی در وسط، برچسب ها را به جلو و عقب بکشید، مانند تغییرات در سیگنال خروجی، چشم برقی در شرایط کار است، می توان مستقیما استفاده کرد.

2) دکمه Setup خودکار، چراغ‌های سبز و زرد، سیگنال‌های چشم‌گیر برقی، برچسب‌های غیرقابل جابجایی را در این زمان فشار دهید تا چراغ سبز به سرعت چشمک بزند.

3) هنگامی که چراغ سبز چشمک می زند زمانی که رسانه ها به محل فوکوس چشم جادویی دوم تبدیل می شوند.

4) فشار کوتاه "AUTO SET" را فشار دهید. چراغ سبز خاموش است. چشم برق نوع دوم سیگنال های رسانه را جلب می کند، برچسب های غیر قابل جابجایی در این زمان تا زمانی که چراغ سبز روشن بماند.

5) برچسب ها را حرکت دهید، در دو تجزیه رسانه محلی، سیگنال خروجی روشن می شود، مجموعه چشم جادویی.

6) "آماده" جامد، چشم جادویی برای استفاده از یک شی شما می توانید دو رسانه تغییر دهید.

موقعیت برچسب را تنظیم کنید

1. ابتدا ظرف در شکل "C"، و سپس سعی کنید به چسباندن، مکان های پست مشاهده و عبور تنظیم "A" و "B" فعالیت های بلوک Office، تنظیم به محل مناسب.

2. پس از تنظیم مناسب، پیچ های صندلی فعالیت باید ثابت شوند تا شل نشوند.

3. D ساخته شده در تست چشم الکتریکی، مورد استفاده برای تست محصولات به صورت رایگان. از طریق جعبه به عقب بر روی پدال / وضعیت راه اندازی جسم اندازه گیری شده برای تنظیم دستگاه برچسب زدن.

عملیات دستی

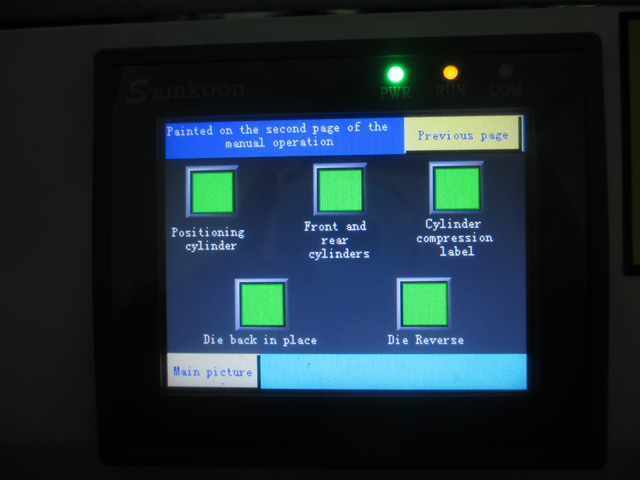

1. اول از همه، شما می خواهید به "دستی / سوئیچ اتوماتیک" در کتابچه راهنمای کاربر، و سپس با ترکیب با "سوئیچ" استفاده کنید.

2. عملیات دستی برای استفاده در هنگام اشکال زدایی، برای برچسب های صحیح استفاده می شود

اقدامات خودکار

1. اول از همه، شما می خواهید به "سوئیچ دستی / اتوماتیک" در حالت خودکار است، و سپس با "سوئیچ پا" ترکیب شده است.

2. اقدامات خودکار مورد استفاده برای استفاده در هنگام اشکال زدایی، از جمله علامت گذاری و برچسب.

اندازه گیری تنظیمات الکتریکی چشم:

1. چشم الکتریکی سری FX-301 به درستی متصل شده است:

چشم جادویی باید اطمینان حاصل کند که نصب صحیح اندازه گیری می تواند استفاده شود، روش اتصال برای اتصال همانطور که در شکل زیر نشان داده شده است، "در" خط مشکی پیوسته "خارج" حتی از خط نقره ای.

2. اصل تشخیص چشم الکتریکی:

چشم های الکتریکی با توجه به میزان بازتاب نور برای تشخیص اجسام. چشم برق موضوع اشیاء نور، شی مقدار معینی از نور را منعکس می کند چشم، هنگامی که یک جسم منعکس کننده مقدار نور است که به مقدار تنظیم شده می رسد، سیگنال چشم الکتریکی تغییر می کند، آن را به سیستم کنترل سیگنال می دهد.

3. وضعیت سوئیچ:

دکمه «حالت/لغو»، چراغ سبز در «اجرا»، «آموزش»، «ADJ»، «L/D»، «TIMER»، «PRO» بین چندین سند سوئیچ می‌کند که وضعیت کار متفاوت را نشان می‌دهد.

• "Run" نشان دهنده اجرای دولت است.
• وضعیت تدریس "تدریس"؛
• "ADJ" برای تنظیم وضعیت؛
• "L/D" برای وضعیت سیگنال بلند کردن؛
• دکمه "PUSH" را به سمت پایین برای تایید، جابجایی چپ به راست برای تنظیم دقیق عملکرد.

4. ست چشم جادویی:

4.1 در فرض عدم وجود محصول در ایستگاه کاری، تقویت کننده چشمی برقی باز با پوشش شفاف، کلید "حالت/لغو" را فشار دهید، به سند "آموزش" منتقل می شود، جعبه دیجیتال یک مقدار را نمایش می دهد، این مقدار یک سیگنال خالی خواهد بود، ثبات عددی به گزارش "PUSH" به تایید.

4.2 سپس محصول را روی ایستگاه برچسب‌زنی قرار دهید، موقعیت سمت چپ را با مشاهده مکان‌ها، با تنظیم موقعیت نوار موقعیت برای رسیدن به موقعیت برچسب روی محصول، ببندید.

4.3 موقعیت برچسب هنگام تنظیم. می توانید جعبه دیجیتالی را ببینید که یک مقدار عددی را نشان می دهد، این مقدار زمانی است که سیگنال های یک محصول شناسایی می شود، مانند "1900"، تثبیت می شود، برای تایید روی "PUSH" کلیک کنید. پس از تکمیل، جعبه صفحه نمایش دیجیتال نکات خوبی را نشان می دهد. (برای بازگشت به حالت اجرا می توانید "حالت/لغو" را فشار دهید)

4.4 به سند "ADJ" منتقل می شود، جعبه نمایش عددی = سیگنال خالی (ضربان قلب - سیگنال خالی)/2 را نمایش می دهد، مقادیر پیش فرض سیستم برای آستانه، مقدار سیگنال بزرگتر از مقدار بحرانی است، به طور پیش فرض روی شی است. کمتر از مقدار بحرانی، پیش فرض هیچ شی نیست. سیگنال بازخورد به PLC، دستورالعمل های مناسب را صادر کنید. آستانه ها را می توان از طریق جابجایی چپ به راست "PUSH" کلیدهای چپ و راست تنظیم کرد، مقدار را افزایش یا کاهش داد، آستانه را تغییر داد. (معمولاً نیازی به تنظیم ندارد) سپس "PUSH" را برای تأیید فشار دهید.

4.5 کلید "حالت/لغو" برای "اجرا" حالت در حال اجرا. (بعد از تکمیل راه اندازی برای بازگشت به وضعیت اجرای "اجرا")

4.6 پوشش شفاف را ببندید، انتهای آن را تنظیم کنید.

4.7 هنگامی که محصول قرار می گیرد زمانی که ایستگاه برچسب زدن، چشم الکتریکی در سیگنال اندازه گیری تشخیص داده می شود، بازخورد به PLC، PLC صادر دستورالعمل، ماشین برچسب زدن قطعات مربوط به کار خود را آغاز کرد.

اجزای کنترل الکترونیکی

سیستم کنترل

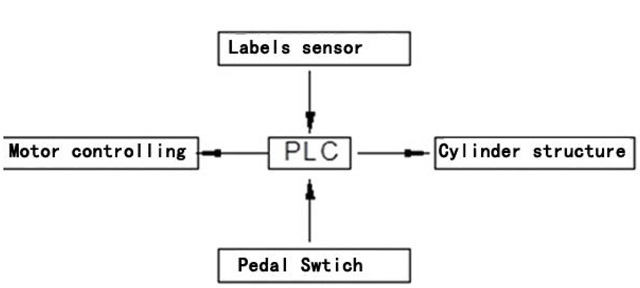

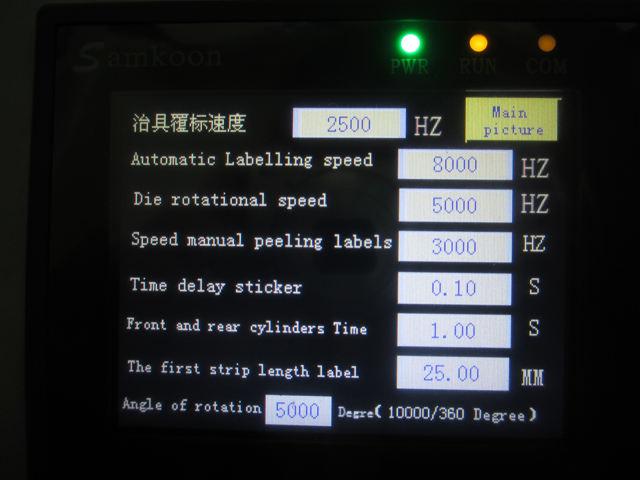

اصل: دستگاه لیبلینگ مبتنی بر PLC است که سیگنال ها را دریافت کرده و سیستم را کنترل می کند. همانطور که در شکل بالا نشان داده شده است، هنگامی که "سوئیچ پا" روشن می شود، سوئیچ پایی سیگنال را برای ارسال به PLC آغاز می کند و PLC آن را مطابق برنامه تنظیم شده پردازش می کند و سپس "سیستم کنترل موتور" را راه اندازی می کند. فرآیند برداشتن و تغذیه برچسب را درک کنید. در عین حال، "حسگر موقعیت برچسب" (که به آن برچسب اندازه گیری چشم الکتریکی نیز می گویند) همیشه به مسافتی که برچسب طی می کند توجه خواهد کرد. هنگامی که فاصله ای را برای به روز رسانی برچسب وارد می کند، "حسگر موقعیت برچسب" بلافاصله سیگنالی را به PLC ارسال می کند. به طور مشابه، PLC آن را مطابق برنامه تنظیم شده پردازش می کند و "سیستم کنترل موتور" سیگنال توقف ارسال می کند و دستگاه مکش برچسب و سیستم برچسب زدن را برای تکمیل جداسازی و چسباندن برچسب راه اندازی می کند.

خطاهای رایج و مستثنی شده

موقعیت برچسب گذاری ناپایدار است

1. تجهیزات تحت فشار ممکن است محکم نباشند و در نتیجه تست چشمی شل و الکتریکی نادرست مشخص شود.

2. لیز خوردن بدنه کششی یا محکم نبودن آن و در نتیجه صاف کردن کاغذ پایین.

3. شکل یا موقعیت به چوب.

بردارید

1. دستگاه های تسمه فشار بیش از حد تنگ، باعث کاهش فشار مشخص شده است.

2. در عملکرد خودکار با بدون انحراف یکسو کننده مشخص شده و یک برگشت به را اصلاح می کند.

کیفیت برچسب گذاری خوب نیست، حباب یا چین خوردگی وجود دارد

1. برچسب ممکن است خیلی نازک باشد، قانون چسبندگی مکش برای برچسب های شفاف نرم و نازک اعمال نمی شود.

تجهیزات هیچ واکنشی ندارند

1. تایید کنید که خطوط برق مشکلی ندارد.

2. خروجی انتقال تایید شده در کنار فیوزها سالم است، مانند سوخته، تعویض کنید

3. ممکن است جعبه سیم کشی داخلی شل، متخصصان تعمیر

در انتهای شکستگی معمولی روی کاغذ برچسب بزنید

1. دستگاه های تسمه فشار بیش از حد تنگ، باعث کاهش فشار مشخص شده است.

2. ممکن است انتهای کاغذ بی کیفیت یا عمق دندان را برچسب بزند

خرابی یا عملکرد نادرست سر مکش، رفتار خارج از برچسب رخ می دهد

1. آیا پلاگین سوراخ سر مکش، باعث مکش ناکافی می شود (ضمانت فشار در 0.7 مگاپاسکال در بالا)

2. جهت دمیدن لوله دمش نادرست است، می توان با حرکت و جهت چرخش تنظیم کرد

3. در جایی که روکش های برچسبی وجود ندارد، با مهر و موم چسب شفاف، از دست دادن مکش را کاهش دهید

برچسب های پیوسته

چشم برقی به خوبی تنظیم نشده است، چشم الکتریکی را تنظیم مجدد می کند

مجموعه ای از مواد کاغذ بازیافت شده در انتهای شل

اکثراً پشت تسمه درایو کهنه می شود، تسمه جدید را تعویض کنید.

لیبل سازی

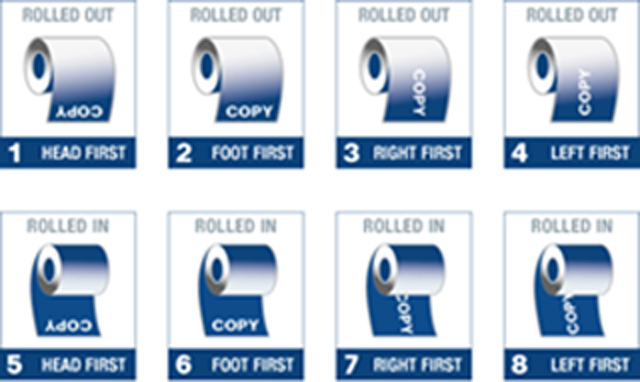

1. هنگام تولید برچسب، جهت دور شناور را یادداشت کنید.

2. اطمینان حاصل کنید که تشخیص چشم جادویی از سوراخ مواد خارجی، پانچ کردن کاغذ در شب نمی تواند باقی بماند، در غیر این صورت چشم الکتریکی ناشناخته، باعث برچسب های تکراری می شود.

3. مطمئن شوید که برچسب و کاغذ پایینی صاف شده و باز شوند.

نگهداری روتین

1. تحت استفاده معمولی، تجهیزات ممکن است به طور منظم بررسی شوند.

2. تجهیزات برای کنترل گرد و غبار و درمان ضد زنگ به طور منظم.

3. برای مدت طولانی استفاده نکنید، برق مورد نظر خود را قطع کنید و کار تعمیر و نگهداری را انجام دهید.

ضمیمه

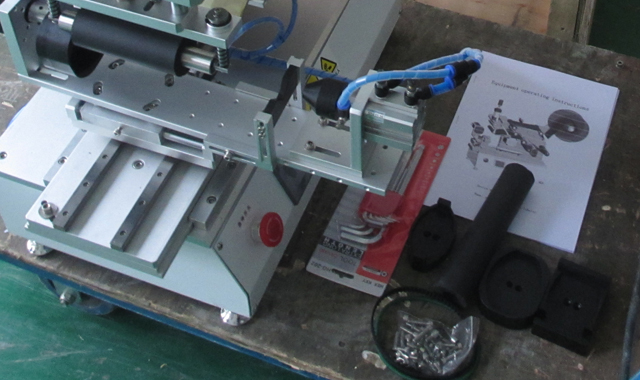

این برچسب زدن لوازم جانبی استاندارد: دستورالعمل های عملیاتی، آچار شش گوش، چرخ برقی تنظیم چشمی.

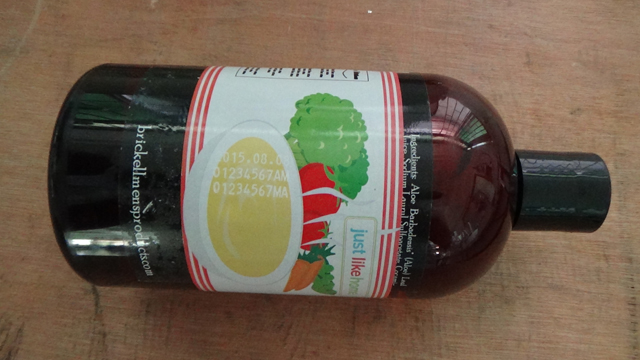

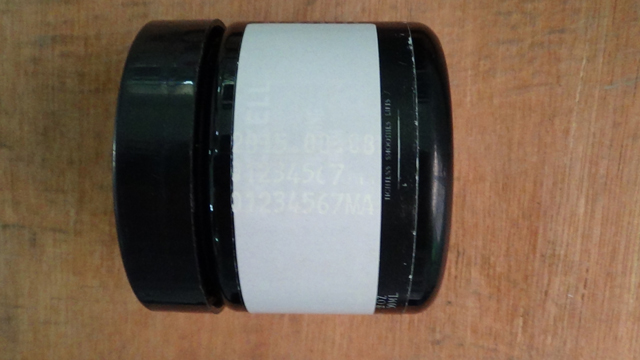

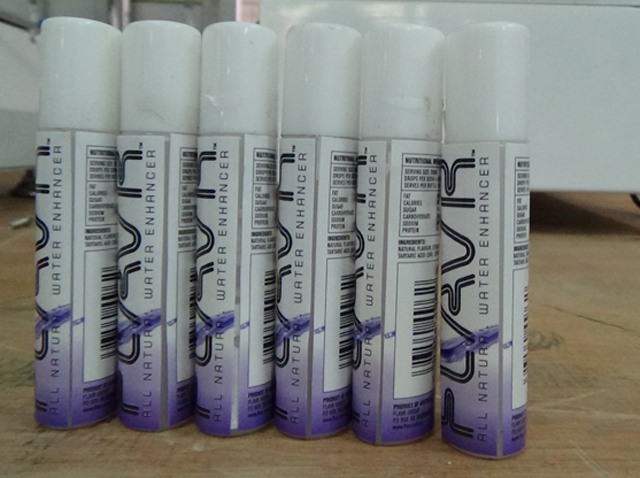

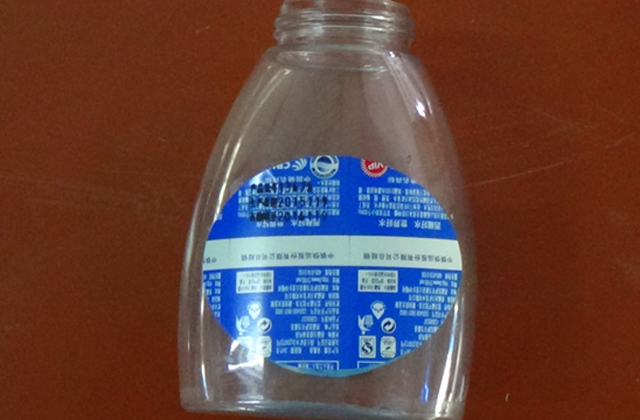

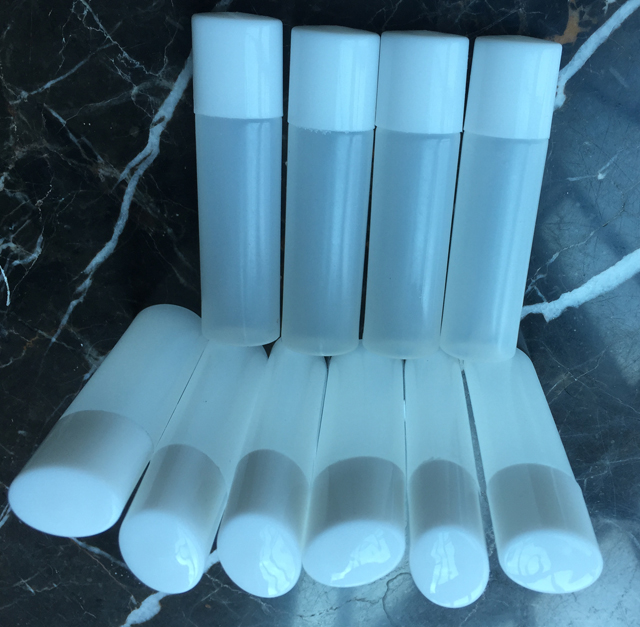

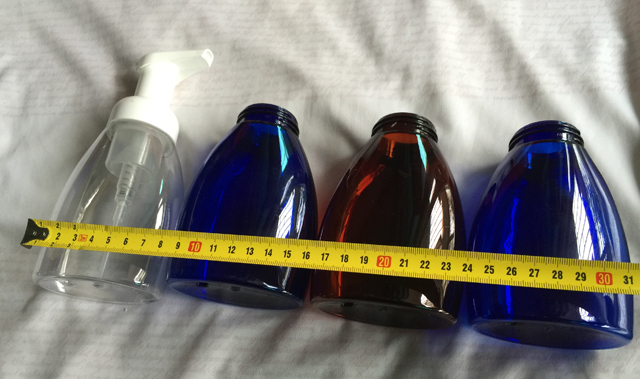

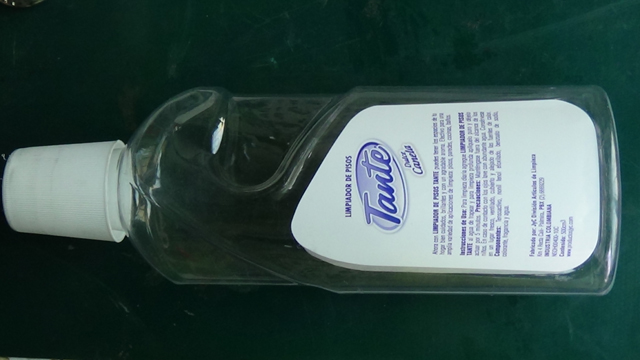

نمونه های برچسب زدن برای اشکال مختلف بطری:
