تجهیزات لیبلینگ اتوماتیک شرینک آستین با تونل کوچک شدن بخار
  • مدل: VK-SSL
  • منبع تغذیه: AC220V 50Hz/60Hz
  • برچسب OD (mm): ¢80-200
  • سرعت برچسب (Pcs/min): 50-80
  • دمای برچسب: 30 تا 180 درجه سانتی گراد
  • ضخامت برچسب (mm): 0.033-0.15
  • فشار هوا (Kg/cm2): 5
  • مواد برچسب: PE
  • ابعاد دستگاه (mm): L6500×W1200×H2150
  • وزن دستگاه (کیلوگرم): 650 کیلوگرم
مشاهده ویدیو

دستگاه لیبل زن خودکار برای کاربردهای مناسب نوار: برای درج برچسب روی ظروف مختلف، غذاها (نوشیدنی ها، لبنیات، نوار و شراب)، داروها و محصولات صنعتی.

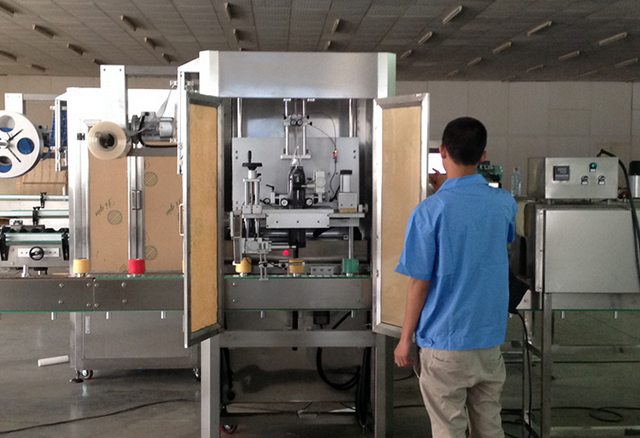

برچسب آستین نواری.jpg

ویژگی ماشین های لیبلینگ آستین

1. دستگاه توتال ساخته شده از فولاد ضد زنگ در برابر آب و زنگ زدگی.

2. تابه کاتر قابل تنظیم با تیغه دو طرفه که با برش چرخشی منحصر به فرد عمر طولانی دارد.

3. ستون مرکز موقعیت یابی واحد به تغذیه برچسب پایدارتر می رسد.

4. گروه تعیین موقعیت برچسب باعث می شود برچسب زدن دقت بیشتری داشته باشد.

5. سیستم کنترل لمسی، عملیات دوستانه.

6. سیستم تغذیه و برچسب گذاری مستقل اختیاری، عملیات را آسان تر و هزینه را کاهش می دهد.

7. سیستم قابل برنامه ریزی PLC، موتور سروو وارداتی، درایور سروو، مبدل فرکانس و سنسور و غیره را تصویب می کند. که برچسب زدن را دقیق، سریع و پایدار می کند.

پارامتر فنی:

دستگاه لیبلینگ آستین نواری.jpg

  • مدل: VK-SSL
  • منبع تغذیه: AC220V 50Hz/60Hz
  • برچسب OD (mm): ¢80-200
  • سرعت برچسب (Pcs/min): 50-80
  • دمای برچسب: 30 تا 180 درجه سانتی گراد
  • ضخامت برچسب (mm): 0.033-0.15
  • فشار هوا (Kg/cm2): 5
  • مواد برچسب: PE
  • ابعاد دستگاه (mm): L6500×W1200×H2150
  • وزن دستگاه (کیلوگرم): 650 کیلوگرم

لیست قطعات

واحد کارموردمدلخیرنام تجاریمنبع
یونیت سر کاترموتور AC5IK90GU-CF-25KB1تایوان
تمیز کردنموتور AC5IK120A-CF1ZDتایوان
تامین موادموتور ACRV50-20K-1801ZDتایوان
مبدل فرکانسATV12H018M21اشنایدرفرانسه
سنسورهای نوریCX-4211پاناسونیکژاپن
حمل بطریموتور AC5IK90GN-SF-5GN7.5K1ZDتایوان
مبدل فرکانسATV12H018M21اشنایدرفرانسه
جداسازی بطریموتور AC5IK90GN-SF-5GN0.75K1ZDتایوان
مبدل فرکانسATV12H018M21اشنایدرفرانسه
واحد برس موموتور AC4IK25GN-C-4GN3K2ZDتایوان
یونیت سر کاترسروو موتورBCH0801*1*1C 400W1اشنایدرفرانسه
راننده SevroLXM23CU04M3X 400W1اشنایدرفرانسه
سنسورهای نوری کوچکPM-L442پاناسونیکژاپن
واحد رانندگیسروو موتور درایورBCH0801*1*1C 400W1اشنایدرفرانسه
درایور سروو درایورLXM23CU04M3X 400W1اشنایدرفرانسه
واحد چشم برقیسنسور فیبر سرعت بالاFX-3011پاناسونیکژاپن
چشمی برقی برای مانیتور بطریسنسور فیبرCX-4421پاناسونیکژاپن
واحد نوار نقالهمبدل فرکانسATV12H075M21اشنایدرفرانسه
کابینت برقPLCDF-MX-1005-9A1OMRONژاپن
صفحه نمایش لمسیMT6070IR 7.0'1وین ویوتایوان
با قدرتABL2REM24020H1اشنایدرفرانسه
کنتاکتورD1810 25A2اشنایدرفرانسه

طراحی و جزئیات

جزئیات برای shrink labeling.jpg

CAD نوارهای آستین labeling.jpg

تصویر تجهیزات برچسب زدن آستین.jpg

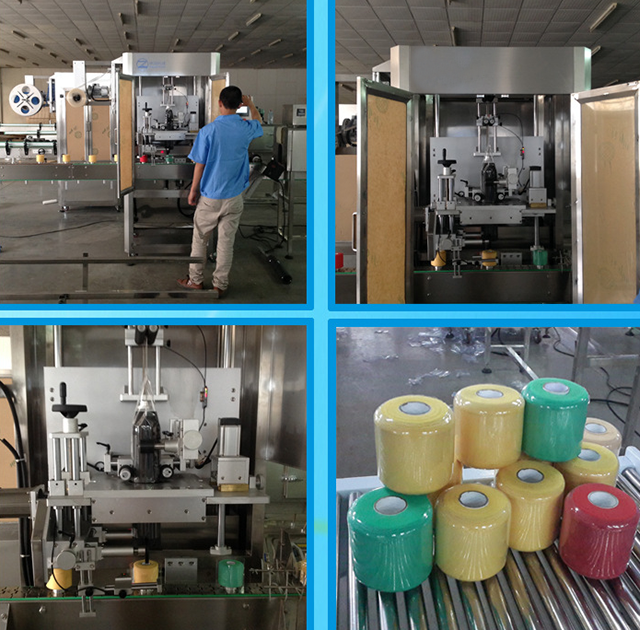

نوارها کوچک می شوند packing.jpg

تونل گرمایش tapes.jpg

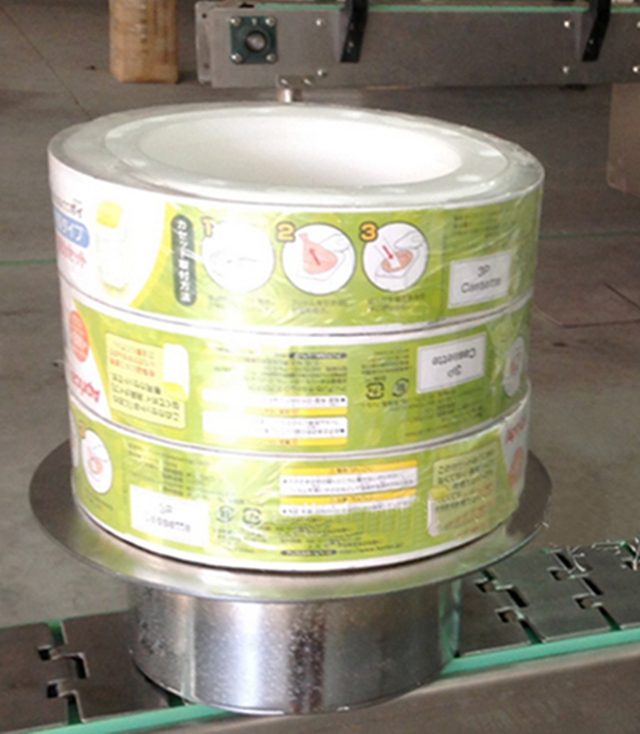

برچسب زدن آستین نواری shrink packing.jpg

وسط پست آستین برچسب زدن machines.jpg

نمونه ها

tapes adhevie shrink sleeve labeling.JPG

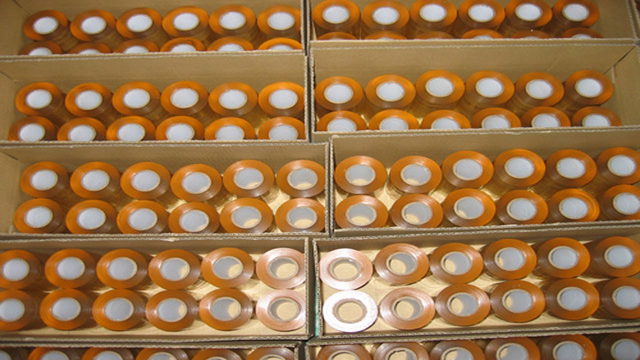

نمونه‌های نوار را بعد از shrink labeling.png می‌برد

ماشین آلات با نوارهای خودکار تغذیه کاسه با سرعت بالا

آستین کوچک شدن خودکار برای tapes.jpg

گارانتی: برای تمام دستگاه، 1 سال ضمانت می کند. (مشکلات ناشی از تصادف، استفاده نادرست، استفاده نادرست، آسیب به انبار، سهل انگاری یا تغییر در تجهیزات یا اجزای آن از شمول گارانتی خارج می شود. همچنین قطعات یدکی آسان شکسته شامل گارانتی نمی شود)

نصب و راه اندازی: پس از رسیدن دستگاه به کارخانه شما، در صورت نیاز، تکنسین ما برای نصب و آزمایش دستگاه و همچنین آموزش کارکردن دستگاه به کارگر شما به محل شما می رود (زمان قطار به شما کارگر بستگی دارد). هزینه ها (بلیط هواپیما، غذا، هتل، هزینه سفر در کشور شما) باید به حساب شما باشد و باید روزانه 150 دلار برای تکنسین پرداخت کنید. همچنین می توانید برای انجام آموزش به کارخانه ما بروید.

بعد از سرویس: در صورت بروز مشکل در دستگاه، تکنسین ما در اسرع وقت به محل شما می‌رود تا دستگاه را تعمیر کند. هزینه باید در حساب شما باشد (مانند بالا).
