دستگاه درپوش پیچی چاک بطری سروو خطی خطی تک سر
  • شماره مدل: VK-SCC
  • ارتفاع بطری قابل اجرا: 60-380 میلی متر
  • قطر گردن بطری قابل اجرا: 16-50 میلی متر
  • ولتاژ موتور: 220 ولت (سفارشی)
  • قدرت موتور: 0.37 کیلووات
  • ظرفیت تولید: 1200-1500 بطری در ساعت
  • اندازه دستگاه: 600 * 210 * 900 میلی متر
  • بسته بندی: کارتن چوبی
  • وزن دستگاه: 140 کیلوگرم
مشاهده ویدیو

بررسی اجمالی ماشین درپوش تک سر تجهیزات

از مواد فولادی ضد زنگ استفاده می کند، دستگاه در برابر خوردگی مقاوم است و به راحتی تمیز می شود. با طراحی ساختار فشرده، فضای کف کوچکی را اشغال می کند. در حالی که با راندمان و قابلیت اطمینان بالا، دستگاهی با اتوماسیون بالا است که تنها به یک پرسنل عملیاتی نیاز دارد. این یک تجهیزات پر کردن و دربندی خودکار است که مکانیزم، برق و پنوماتیک را در یک ترکیب می کند.

پارامترهای فنی

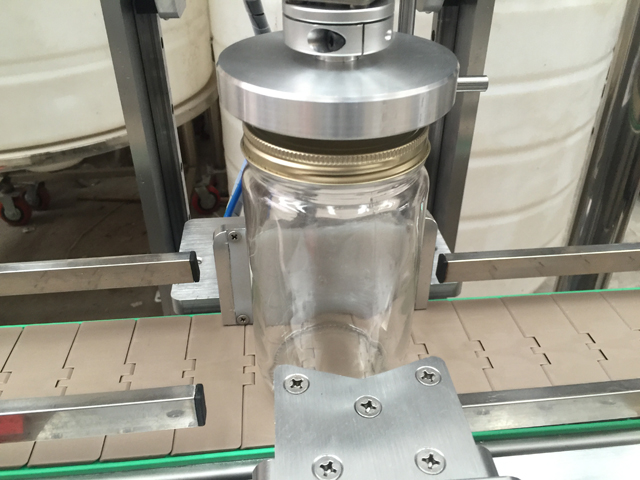

سرپوش اتوماتیک.jpg

  • شماره مدل: VK-SCC
  • ارتفاع بطری قابل اجرا: 60-380 میلی متر
  • قطر گردن بطری قابل اجرا: 16-50 میلی متر
  • ولتاژ موتور: 220 ولت (سفارشی)
  • قدرت موتور: 0.37 کیلووات
  • ظرفیت تولید: 1200-1500 بطری در ساعت
  • اندازه دستگاه: 600 * 210 * 900 میلی متر
  • بسته بندی: کارتن چوبی
  • وزن دستگاه: 140 کیلوگرم

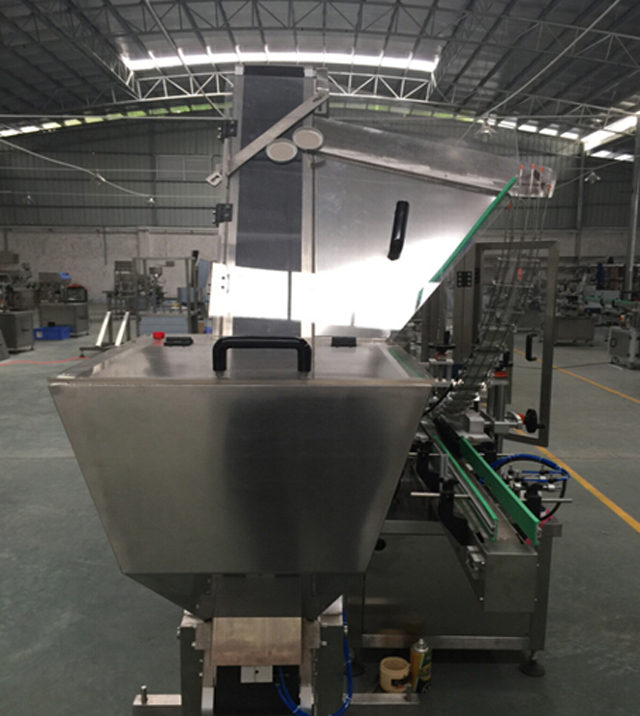

(توجه: دستگاه با دست کارگر برای درپوش روی شیشه ها تغذیه می شود؛ انتخاب سیستم تغذیه خودکار درپوش که تصاویر آن به صورت زیر نشان داده شده است اختیاری است)

کلاهک بالابر system.jpg

نصب تجهیزات

دستگاه نیازی به پیچ های لنگر پیش از دفن ندارد. پس از باز شدن بسته بندی، کل دستگاه را روی زمین صاف و صاف قرار دهید و سپس ارتفاع پیچ پایه دستگاه را تنظیم کنید.

از سطح سنج برای اصلاح هر گونه شیب استفاده کنید تا مطمئن شوید که هر پایه دارای تحمل بار یکنواخت است. پس از اتمام تنظیمات، شلنگ ورودی آب، شلنگ تخلیه زباله، منبع تغذیه و منبع هوا را به خوبی وصل کرده و آن را ثابت کنید.

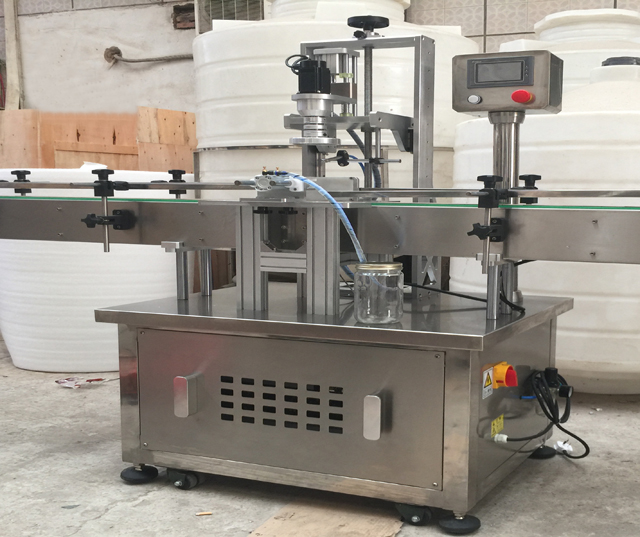

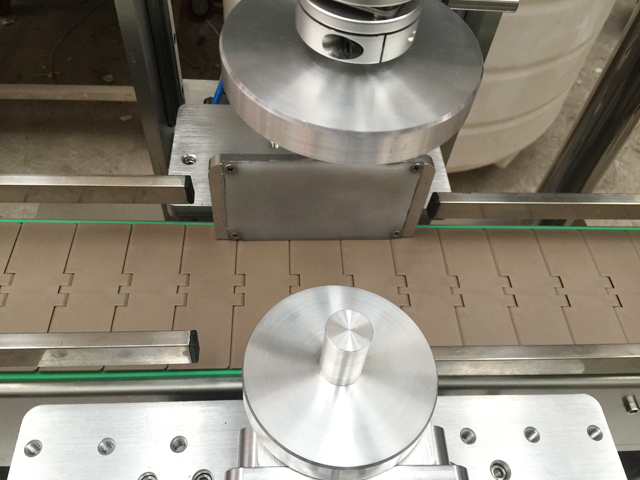

خودکار capper.jpg

استفاده و عملیات (توابع پانل)

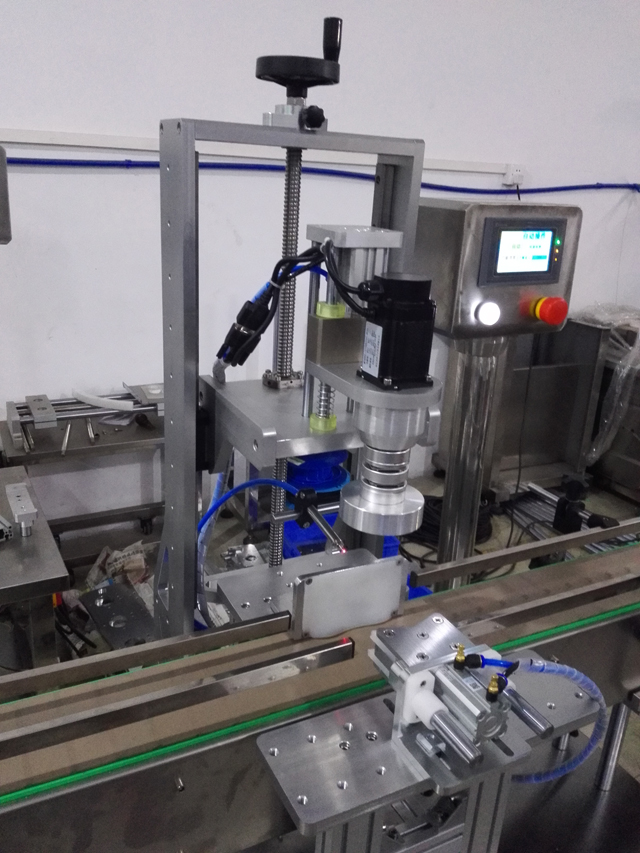

دستگاه دربندی تک سر jars.jpg

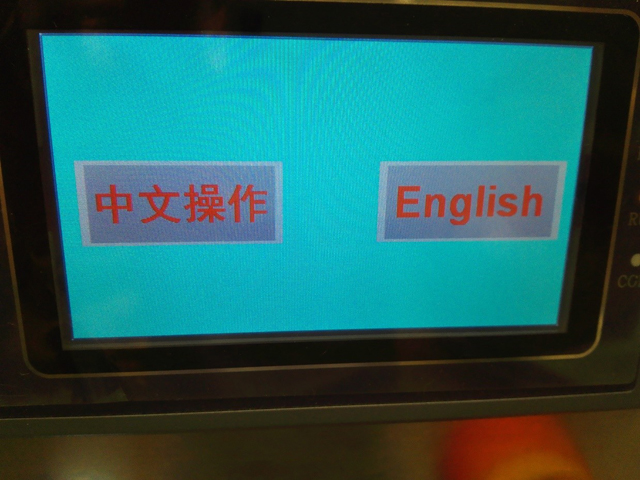

1. سوئیچ برق اصلی و سوئیچ سمت راست قاب تجهیزات را روشن کنید و سپس رابط انسان و کامپیوتر صفحه راه اندازی را به صورت زیر نمایش می دهد:

صفحه نمایش لمسی برای capping.jpg

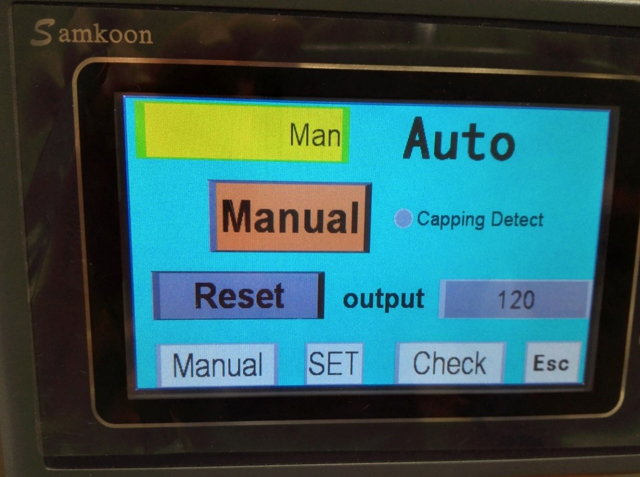

2. روی یکی از نمادها کلیک کنید و صفحه به زیر منتقل می شود:

صفحه لمسی info.jpg

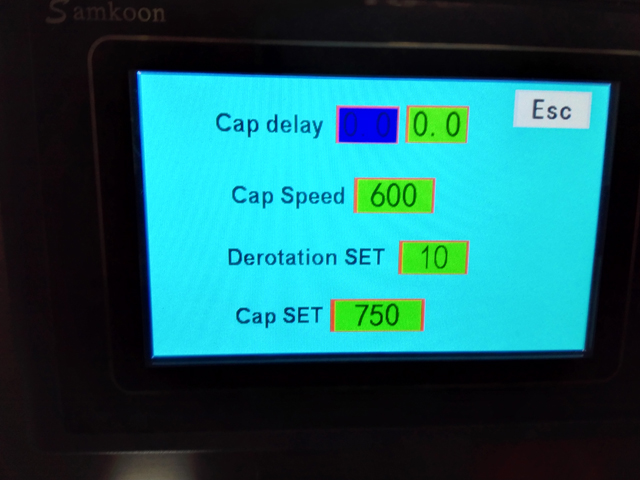

3.0 روی SET کلیک کنید تا وارد صفحه زیر شوید:

تنظیم سرعت.jpg

3.1 تاخیر درپوش به این معنی است که زمانی که بطری احساس شود، تاخیر تا حرکت بعدی شروع می شود. به راحتی به تنظیم بطری های اندازه های مختلف می افزاید.

3.2 سرعت دربندی سرعت چرخش موتور دربندی است. Capping Setting مقدار پالس را نشان می دهد که زمان دربندی و موقعیت دربندی را نشان می دهد. جریان کار درب، برش بطری - از سرگیری موقعیت دربندی - درب - برش بطری خاموش می شود. زمانی که Capping Delay با 0 باشد، به این معنی است که هیچ تاخیری تنظیم نشده است.

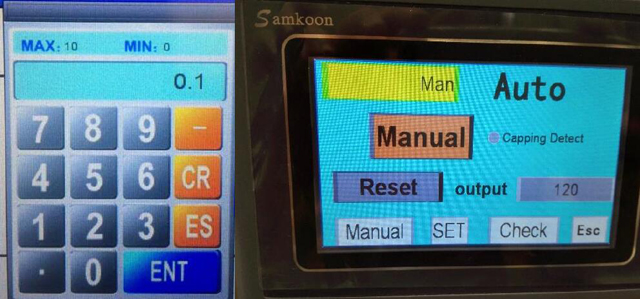

4.0 روی کادر رقمی مربوطه در سمت راست پارامترها کلیک کنید و در زیر صفحه‌های تنظیم پارامتر ظاهر می‌شوند، جایی که CR برای پاک کردن، ES برای موجود و Enter برای تأیید است. با کلیک بر روی دستی، حالت به حالت خودکار منتقل می شود و دستگاه به طور خودکار کار می کند.

پاک کردن داده ها برای دربندی ماشین resetting.jpg

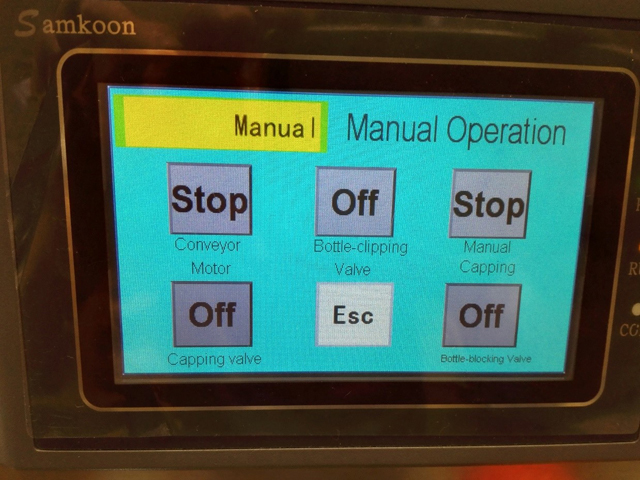

5.0 به صفحه منو برگردید و روی دستی در پایین صفحه کلیک کنید تا وارد صفحه زیر شوید. اگر عملیات دستی جداگانه مورد نیاز است، برای ادامه روی سوئیچ های مربوطه کلیک کنید.

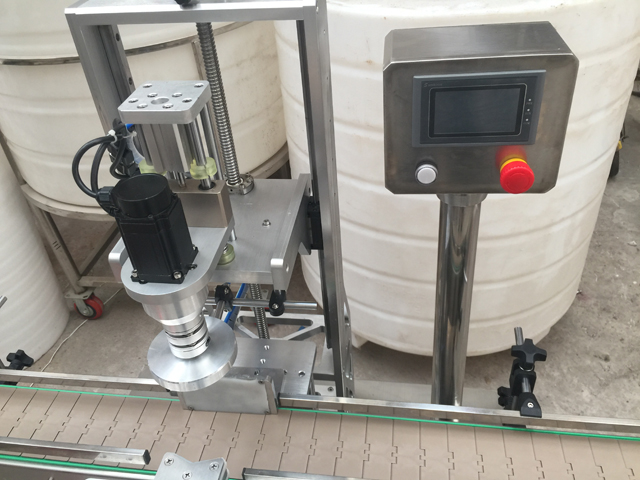

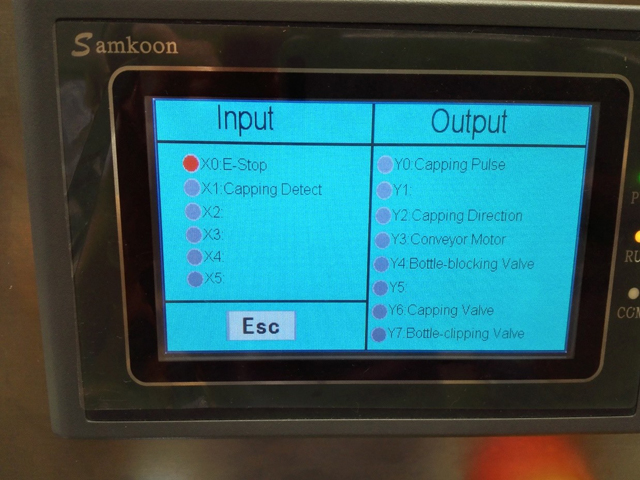

6.0 به صفحه منو برگردید و برای ورود به صفحه زیر روی Check کلیک کنید. هنگامی که نشانگر روشن است، نشان می دهد که ورودی مربوطه در PLC دارای سیگنال ورودی است. صفحه زیر را ببینید:

ورودی خروجی قرار دادن capping.jpg

جریان کار

سر دربندی برای jars.jpg

قبل از راه اندازی دستگاهصفحه لمسی صفحه راه اندازی را نشان می دهد
زبان را انتخاب کنیدصفحه به صفحه منو تبدیل می شود
روی Manual در پایین صفحه کلیک کنیدصفحه به حالت عملکرد دستی تبدیل می شوددر حین اجرای دستی، در هنگام راه اندازی، روی عدد مربوطه روی صفحه کلید کلیک کنید
روی Auto کلیک کنیدصفحه به حالت خودکار تبدیل می شودروی شروع خودکار کلیک کنید، تمام مراحل شروع می شود
روی توقف اضطراری کلیک کنیدتحت توقف اضطراریدر صورت بروز هر گونه ناهنجاری در حین تولید، توقف اضطراری را فشار دهید و پس از رفع ناهنجاری ها، دوباره آن را فشار دهید

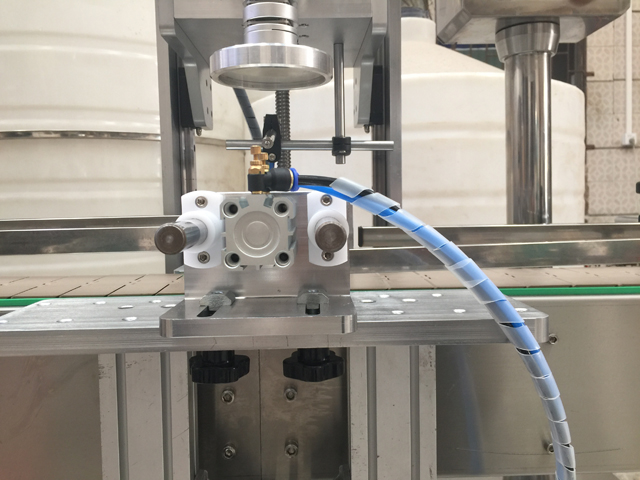

راه اندازی قیچی بطریپیچ هایی برای ثابت کردن سیلندر گیره بطری در دو طرف نوار نقاله وجود دارد. هنگامی که مهره سوکت شش ضلعی M8 و دستگیره دستگیره ستاره ای شل می شوند، می توان آن را به جلو و عقب حرکت داد تا بطری را در دسته دستگاه قیچی بطری ثابت کند.سفتی گیره بطری نباید دو سفت یا خیلی شل باشد، بلکه مناسب باشد
راه اندازی درپوشدستگیره دستگیره ستاره را باز کنید و ساق دست در پشت دستگاه را بچرخانیددر هنگام درب بندی، تماس سر درپوش و درب بطری نباید زیاد یا کم باشد

تصاویر ورودی و خروجی PLC

خودکار capper.jpg

تشخیص درپوش X1: هنگامی که بطری در حال تشخیص است، نشانگر X1 روشن خواهد شد. سپس تأخیر شروع می‌شود و پس از پایان تأخیر، قیچی و دربندی بطری شروع می‌شود.

X0 E-stop: در حالت عادی، نشانگر X0 خاموش خواهد شد. هنگامی که فشار داده می شود، دستگاه متوقف می شود و همه حرکات به حالت اولیه خود از سر می گیرند.

Y0 Capping Pulse: هنگامی که نشانگر Y0 روشن است، نشان می دهد که پالس در کار است.

Y2 Capping Direction: وقتی نشانگر Y2 روشن است، نشان می دهد که جهت دربندی در حال کار است.

موتور نوار نقاله Y3: هنگامی که نشانگر Y3 روشن است، نوار نقاله کار می کند.

شیر مسدودکننده بطری Y4: هنگامی که نشانگر Y4 روشن است، نشان می دهد که سیلندر گیره بطری کار می کند.

شیر دربندی Y6: هنگامی که نشانگر Y6 روشن است، نشان می دهد که شیر دربندی کار می کند.

سوپاپ برش بطری Y7، هنگامی که نشانگر Y7 روشن است، نشان می دهد که سیلندر گیره بطری کار می کند.

خطاهای رایج و عیب یابی

ورودی خروجی قرار دادن capping.jpg

نهخطاهاعلل احتمالیراه حل ها
1نشانگر قدرت روشن یا روشن نشانگر قدرت اما ماشین بدون حرکتبدون مشکل منبع تغذیه یا افت فازبررسی کنید که آیا منبع تغذیه ورودی و منبع تغذیه در کابینت مشکلی وجود دارد یا خیر.
2سیلندر حرکت نمی کند یا به طور غیر عادی حرکت می کنداینکه آیا تامین هوا وجود داردمنبع هوا را باز کنید
هیچ ولتاژی در شیر برقی وجود نداردوضعیت مدار را ابتدا بررسی کنید که آیا منبع تغذیه با ایستگاه کاری مربوطه در کابینت وجود دارد یا خیر. اگر وجود دارد، مدار خارجی را بررسی کنید.
دریچه گاز با تنظیمات نامناسبموقعیت مقدار دریچه گاز را طوری تنظیم کنید که وقتی در جهت عقربه های ساعت می چرخد، سیلندر سرعت می گیرد. وقتی در خلاف جهت عقربه های ساعت می چرخد، سرعت سیلندر کاهش می یابد.
آیا پارامترهای تنظیم زمان مناسب هستند یا 0.تنظیمات زمان را بازنشانی کنید
3درپوش محکم نیستقیچی بطری سفت نیست یا نمی چرخد یا زمان دربندی خیلی کوتاه استدستگاه گیره بطری را تنظیم کنید یا زمان دربندی را افزایش دهید

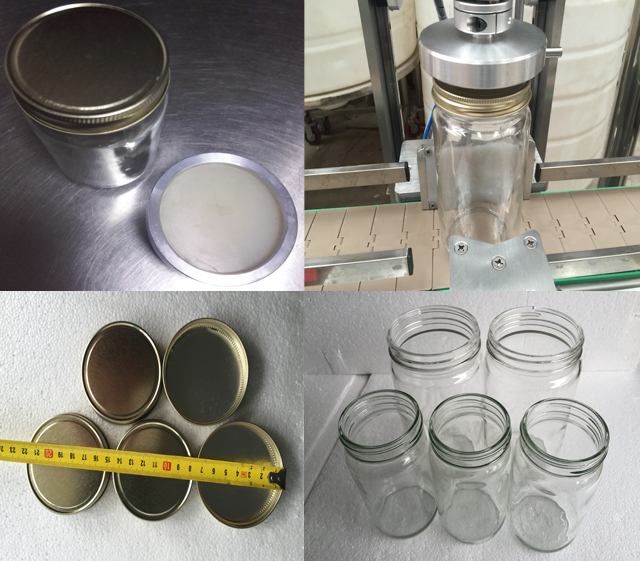

درب بطری ها و نمونه ها

بطری نمونه درپوش.jpg
